Actualizações de funcionalidades
-
Deteção de geometria duplicada
Quando existem geometrias sobrepostas em ficheiros, normalmente ficheiros com gráficos vectoriais, podem surgir problemas durante o percurso da ferramenta e a saída do código G. Foi adicionada uma nova função para detetar geometrias duplicadas que se sobrepõem.

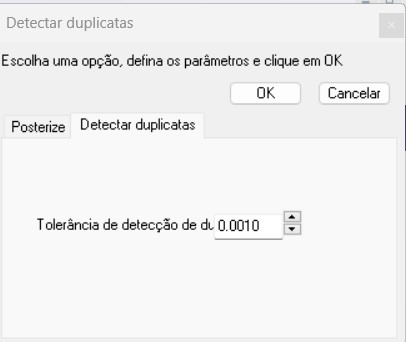

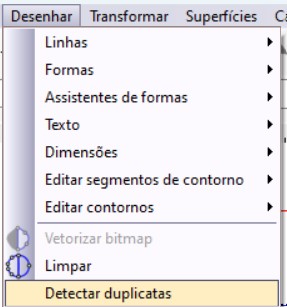

Detectar Duplicados no Menu Desenhar e na sua janela de definições
Quando tais geometrias são detectadas, os utilizadores têm a opção de as selecionar, eliminar ou mover para uma nova camada para um melhor controlo e organização.

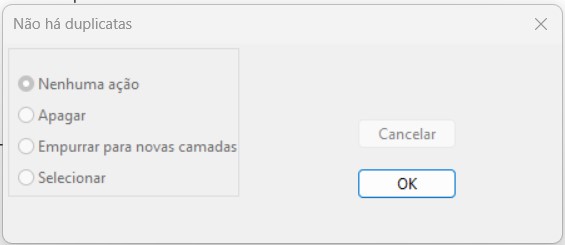

Detetar Duplicados selecções de acções de seguimento
-
“Zonas de bloqueio” configuráveis
Os utilizadores podem agora definir “zonas de não circulação” na folha desenhando geometrias e marcando-as em conformidade. Esta funcionalidade impede o movimento da ferramenta através destas áreas restritas. Durante a geração de resultados, o EnRoute desviará automaticamente qualquer movimento que, de outra forma, passaria por estas zonas.

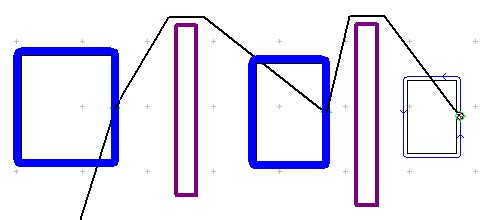

Pré-visualização dos percursos da ferramenta com as zonas de bloqueio definidas e activadas
-
Melhorias no instalador do EnRoute
O instalador do EnRoute foi melhorado para preservar as configurações do utilizador durante as actualizações. Se os utilizadores substituírem uma instalação existente, os seus ficheiros de instalação e configuração permanecerão intactos, assegurando uma experiência de atualização sem problemas.
-
Melhoria do caminho de deslocamento aberto: Subtrair o raio da ferramenta do início e do fim
Ao aplicar o percurso da ferramenta de desvio aberto, os utilizadores podem agora optar por subtrair o raio da ferramenta no início e no fim do percurso. Isto assegura que o comprimento de corte resultante corresponde ao comprimento exato da geometria apresentada no ecrã.

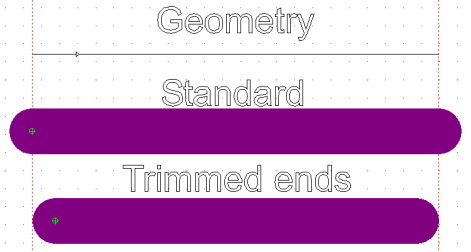

Visualização do mesmo percurso sem ou com as extremidades aparadas activadas
-
Trajetória da ferramenta sem elevação com entrada de linha 3D
A funcionalidade de trajetória da ferramenta sem elevação foi melhorada para suportar cenários em que é definida uma entrada de linha 3D. Esta funcionalidade funcionará sem problemas desde que o ângulo de entrada esteja definido para 0.
Elevação padrão:
A ferramenta levanta-se entre cada passagem
Sem elevação com a opção Padrão:
O ponto de início do mergulho desloca-se dinamicamente ao longo da trajetória da ferramenta entre passagens.
Sem elevação com a opção Alinhar:
O mergulho manterá as mesmas coordenadas XY para cada passagem, invertendo para o ponto inicial de entrada original sem elevação
-
Importar vários ficheiros em simultâneo
Podem agora ser selecionados vários ficheiros na IU de importação. Além disso, nas preferências do EnRoute, os utilizadores podem configurar a forma como as importações de vários ficheiros são tratadas:
- Os ficheiros podem ser colocados automaticamente um ao lado do outro com um intervalo definido.
- Os ficheiros podem ser colocados visualmente utilizando o botão esquerdo do rato para um posicionamento preciso.
-
Ordenação de subcaminhos na saída
Uma nova opção para ordenar subcaminhos foi adicionada à janela de saída G1. Isto permite aos utilizadores dividir grupos de percursos de ferramentas e organizá-los antes de prosseguir com o processo de ordenação, permitindo uma gestão de saída mais eficiente.
-
Opção de cópia de segurança
Os utilizadores podem agora criar cópias de segurança através do menu de ajuda.

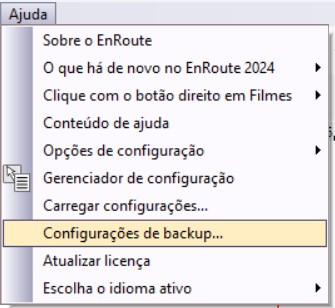

Nova opção de cópia de segurança disponível no menu Ajuda
Por defeito, a cópia de segurança será guardada na pasta ProgramData no controlador C.

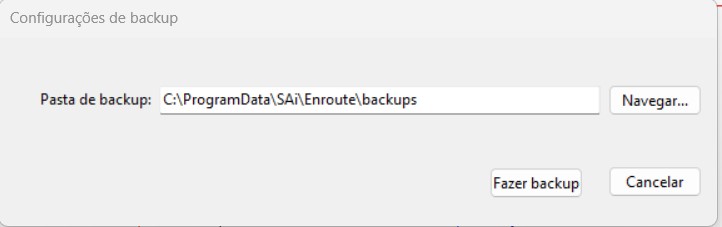

Selecionar a localização da cópia de segurança através das definições

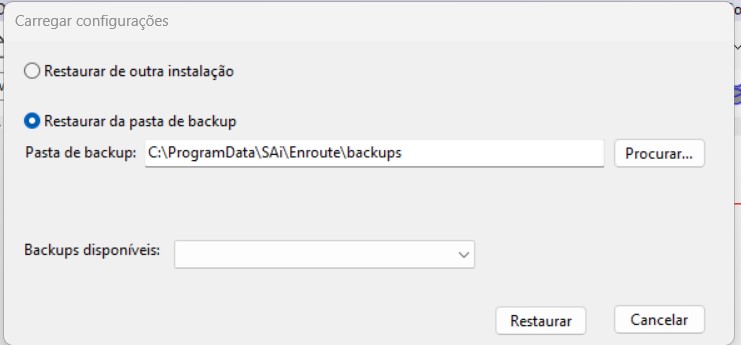

O carregamento de uma cópia de segurança pode ser efectuado através da opção carregar definições.
Várias cópias de segurança podem ser mantidas e usadas para restaurar o software para um estado anterior
-
Vista em perspetiva: Melhoria do zoom
Aumentar e diminuir o zoom na vista em perspetiva funciona agora com base na localização do cursor do rato, alinhando-se com o comportamento de outras vistas para uma experiência de utilizador mais intuitiva.
Erros corrigidos
- A ferramenta Trim reconhecia incorretamente os limites e redesenhava as linhas
- Desenhar uma linha com Snap arc to tangent e snap two arc tangents - a linha resultante não toca na geometria
- O Enroute 24 não mantém a ordenação quando se passa de Simular 2D ou Simular Orto para Ordenação manual
- Quando uma passagem final é definida como 0 sem percurso de elevação, provoca uma elevação em Z na última passagem
- Clicar no botão ordenar sub-caminhos provoca uma falha visual nos números.
- ATP: A impressão de peças é repetida para cada ficheiro/chapa gerado
- ATP - processamento de dupla face: o lado inverso é repetido inúmeras vezes
- Preenchimento em espiral com intervalo incorreto do centro personalizado
- O preenchimento em espiral adaptativo não gera caminhos de ferramenta quando a otimização está definida como Nenhum
- A edição da entrada/saída não funciona corretamente quando o percurso da ferramenta tem um determinado valor Z
