Atualizações de funcionalidades

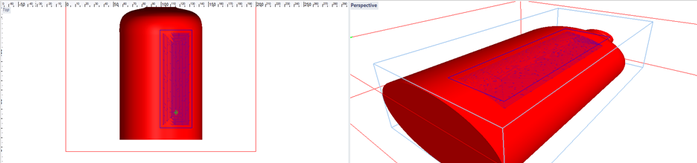

Mascaramento do percurso da ferramenta para objetos em malha

O mascaramento do percurso da ferramenta através de contornos está agora disponível para objetos em malha. À semelhança dos fluxos de trabalho de relevo, os utilizadores podem agora limitar a aplicação do percurso da ferramenta a áreas específicas de uma malha, proporcionando um maior controlo sobre as regiões de maquinagem.


Parâmetros do controlador Desvio X/Y do lado invertido

Foram adicionados os parâmetros do controlador Desvio X/Y do lado invertido para aplicar compensação de coordenadas durante operações de maquinagem do lado invertido. Isto ajuda a corrigir variações no alinhamento do dispositivo de fixação sem exigir alterações na geometria da peça.

• Disponível em Definições do Controlador (F6)
• Suporta ajustes de desvio em X e Y para a maquinação do lado oposto

Desvios do lado oposto no menu de definições do controlador (F6)

Melhoria na fresagem de roscas

Foi adicionado suporte para uma passagem de limpeza opcional entre a criação do furo e as operações de fresagem de roscas. Esta melhoria aumenta a precisão dos furos, o acabamento da superfície e a qualidade da rosca, especialmente na maquinação de furos de maior diâmetro.

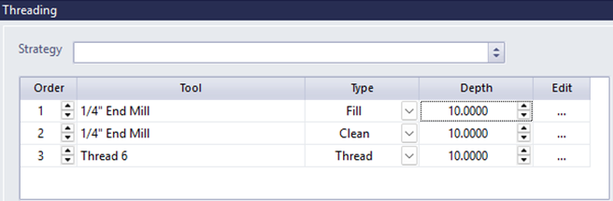

Corte de tipo «limpo» na caixa de diálogo «Trajetória de rosqueamento»

Trajetória de gravação: Cruzamentos nítidos

Foi adicionada uma nova opção «Cruzamentos nítidos» à trajetória de gravação. Quando ativada, a trajetória já não mergulhará mais profundamente nos pontos de cruzamento onde dois segmentos se intersectam, resultando em resultados de gravação mais limpos e consistentes.

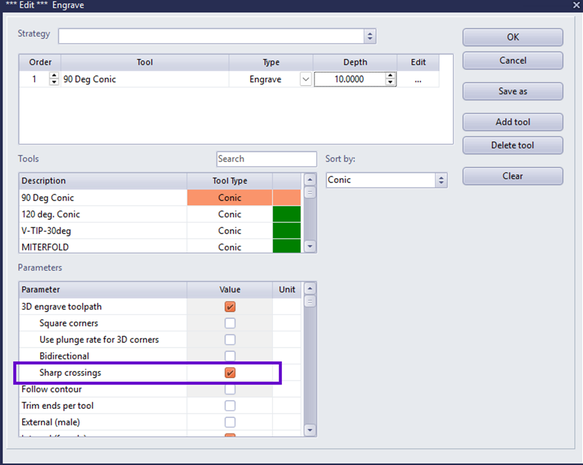

Opção «Interseções nítidas» na caixa de diálogo «Percurso de ferramenta de gravação»

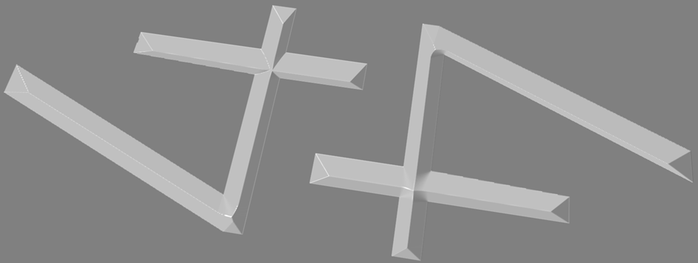

Com «Interseções nítidas» vs. sem

Percurso de ferramenta piramidal: Cantos nítidos

À semelhança do aperfeiçoamento do percurso de ferramenta de gravação, foi adicionada uma nova opção «Cantos nítidos» ao percurso de ferramenta piramidal, melhorando os detalhes dos cantos.

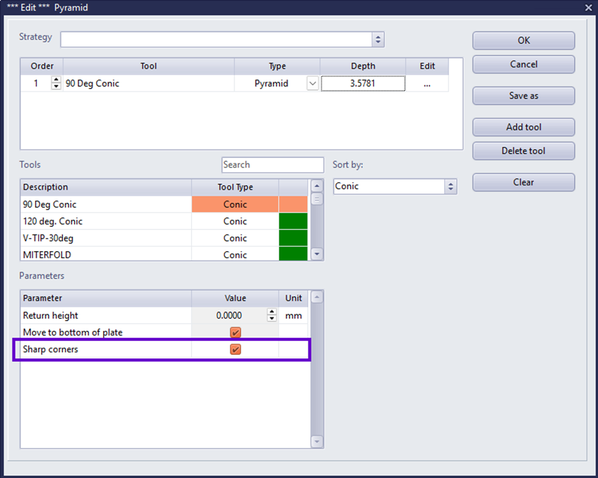

Opção «Cantos nítidos» na caixa de diálogo «Percurso de ferramenta piramidal»

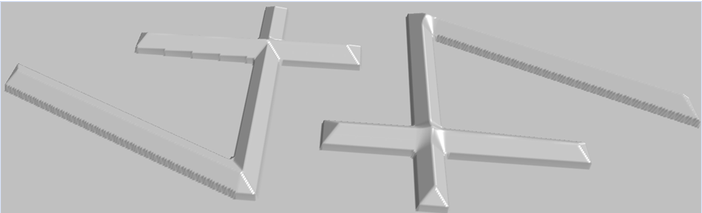

Com «Cantos nítidos» vs. sem

Erros corrigidos


• Corrigido um problema em que os objetos «Furos para Texto» não podiam ser promovidos no Gestor de Configuração.
• Melhorada a qualidade da entrada em espiral descendente para percursos de ferramenta de desvio de fresagem interna em furos pequenos.
• Corrigida a atualização lenta dos parâmetros e a retenção incorreta da seleção de objetos na página «Parâmetros do percurso de ferramenta do Hub».
• Corrigida a exibição do tamanho de escala para que seja atualizada em tempo real.
• Corrigido um problema em que os ajustes de escala de 0,1% ou menos não eram aplicados.
• Resolveu-se um problema em que a ferramenta «Fillet» (Arredondamento) limpava as seleções ativas e não exibia a caixa de seleção durante a nova seleção.
• Corrigida a exibição incorreta dos contornos de objetos sólidos após a rotação.
• Corrigida a aplicação irregular de desvios negativos nas trajetórias de ferramenta «Rapid Texture» (Textura Rápida).
• Resolveu-se uma condição que podia causar o congelamento da Simulação 2D ao avançar para o passo seguinte.
• Corrigiu-se um problema em que o «Hatch Fill» (Preenchimento com Hachura) não preenchia corretamente certas áreas de relevo 3D.
