Versão de lançamento: Compilação 2500024

Voltar ao índice

• Deteção de geometria duplicada

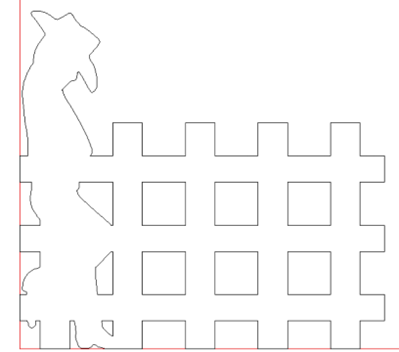

Quando existem geometrias sobrepostas em ficheiros, normalmente ficheiros com gráficos vectoriais, podem surgir problemas durante o percurso da ferramenta e a saída do código G. Foi adicionada uma nova função para detetar geometrias duplicadas que se sobrepõem.

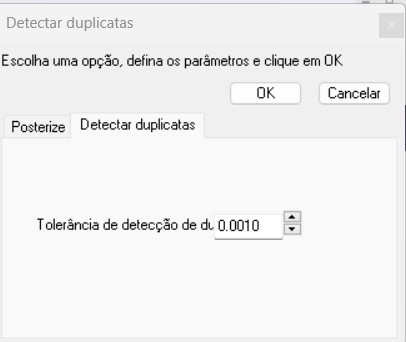

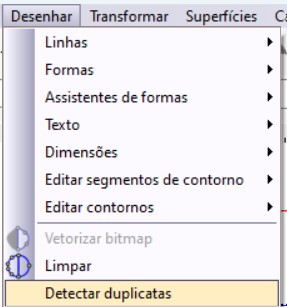

Detectar Duplicados no Menu Desenhar e na sua janela de definições

Quando tais geometrias são detectadas, os utilizadores têm a opção de as selecionar, eliminar ou mover para uma nova camada para um melhor controlo e organização.

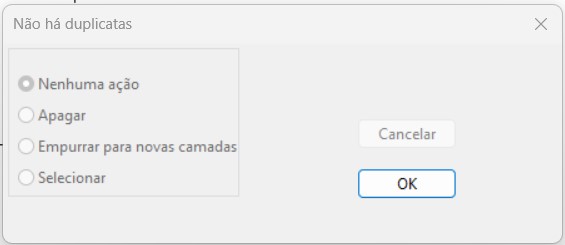

Detetar Duplicados selecções de acções de seguimento

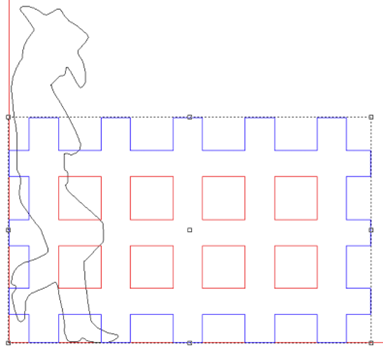

• “Zonas de bloqueio” configuráveis

Os utilizadores podem agora definir “zonas de não circulação” na folha desenhando geometrias e marcando-as em conformidade. Esta funcionalidade impede o movimento da ferramenta através destas áreas restritas. Durante a geração de resultados, o EnRoute desviará automaticamente qualquer movimento que, de outra forma, passaria por estas zonas.

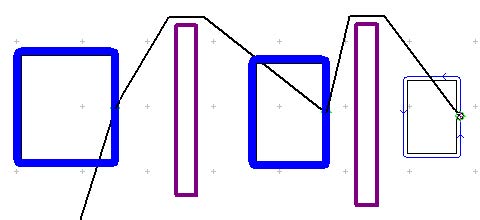

Pré-visualização dos percursos da ferramenta com as zonas de bloqueio definidas e activadas

• Melhorias no instalador do EnRoute

O instalador do EnRoute foi melhorado para preservar as configurações do utilizador durante as actualizações. Se os utilizadores substituírem uma instalação existente, os seus ficheiros de instalação e configuração permanecerão intactos, assegurando uma experiência de atualização sem problemas.

• Melhoria do caminho de deslocamento aberto: Subtrair o raio da ferramenta do início e do fim

Ao aplicar o percurso da ferramenta de desvio aberto, os utilizadores podem agora optar por subtrair o raio da ferramenta no início e no fim do percurso. Isto assegura que o comprimento de corte resultante corresponde ao comprimento exato da geometria apresentada no ecrã.

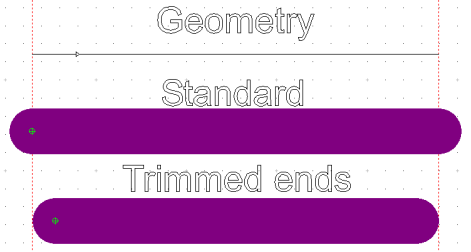

Visualização do mesmo percurso sem ou com as extremidades aparadas activadas

• Trajetória da ferramenta sem elevação com entrada de linha 3D

A funcionalidade de trajetória da ferramenta sem elevação foi melhorada para suportar cenários em que é definida uma entrada de linha 3D. Esta funcionalidade funcionará sem problemas desde que o ângulo de entrada esteja definido para 0.

Elevação padrão:

A ferramenta levanta-se entre cada passagem

Sem elevação com a opção Padrão:

O ponto de início do mergulho desloca-se dinamicamente ao longo da trajetória da ferramenta entre passagens.

Sem elevação com a opção Alinhar:

O mergulho manterá as mesmas coordenadas XY para cada passagem, invertendo para o ponto inicial de entrada original sem elevação

Versão de lançamento: Compilação 2500101

Voltar ao índice

• Fresagem progressiva

A opção de trajetória da ferramenta recém-adicionada, Fresagem progressiva, concentra-se em manter uma carga consistente da ferramenta durante todo o processo de usinagem. Isso é conseguido fazendo com que a trajetória da ferramenta volte sobre si mesma e avance em um movimento elíptico.

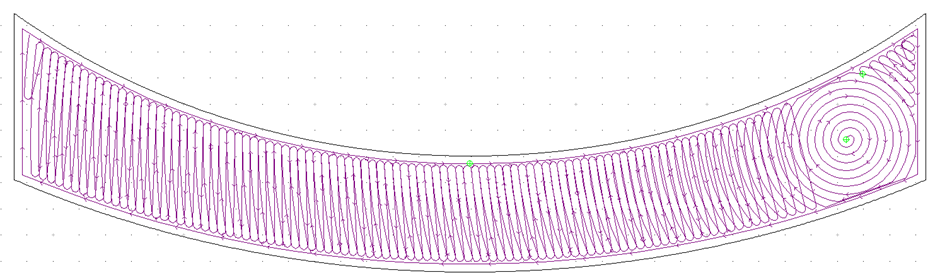

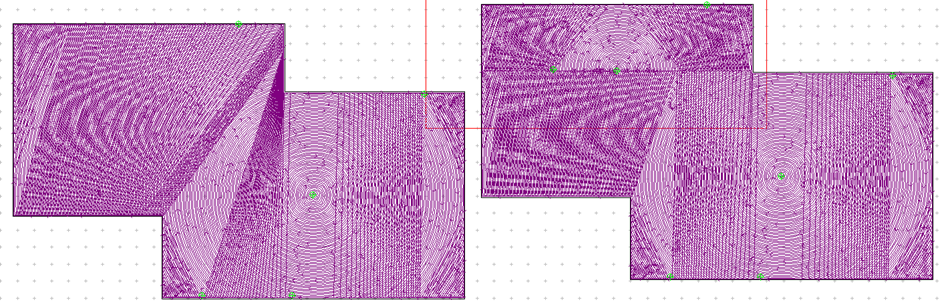

Pré-visualização do percurso da ferramenta de fresagem progressiva

Os utilizadores podem escolher um ou vários pontos de partida, dependendo do tamanho e da forma da geometria. A imposição de uma abordagem em detrimento de outra pode melhorar a eficiência.

Opção de ponto de partida único à esquerda, contra vários à direita

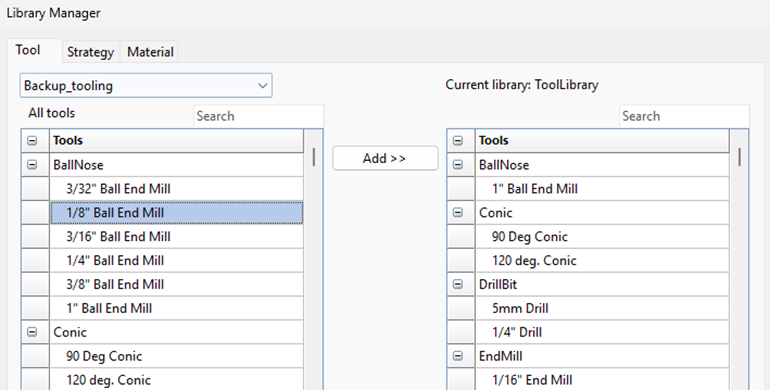

• Caixa de pesquisa de ferramentas para o gestor da biblioteca

Uma caixa de pesquisa foi adicionada a cada coluna de ferramentas, no Gestor de Bibliotecas, para tornar a gestão de ferramentas mais fácil e eficiente. Pré-visualização do gestor de bibliotecas com caixas de pesquisa acima de cada caixa de lista

• A secção de ordem das ferramentas da janela de saída agora também mostra as posições das brocas

A secção Ordem das Ferramentas da janela de saída agora também mostra as posições das brocas quando um banco de brocas está ativado para o seu pós-processador.

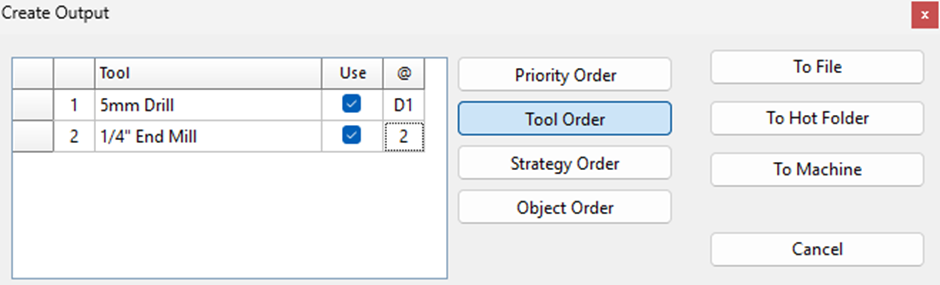

Pré-visualização da posição da broca no separador de ordem das ferramentas (saída G1)

Em consonância com o comportamento do trocador de ferramentas, clicar na caixa de posição da broca abre o menu Banco de brocas.

Versão de lançamento: Compilação 2500136

Voltar ao índice

• Novo tipo de ferramenta Chanfro

Um novo tipo de ferramenta Chanfro foi adicionado aos seguintes algoritmos de trajetória da ferramenta:

• Encaixe (Ilha, Hachura, ...)
• Rosqueamento
• Desvios de roteamento

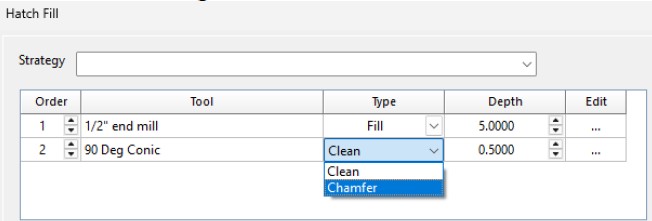

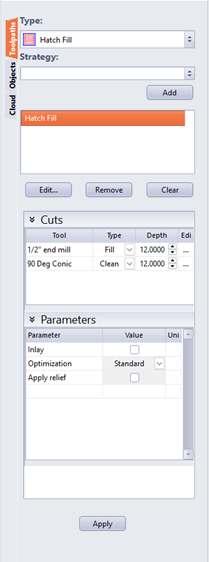

Seleção do tipo de chanfro nas configurações da trajetória da ferramenta de preenchimento de hachura

Usando ferramentas cónicas, os utilizadores agora podem remover facilmente arestas vivas ou adicionar um chanfro maior selecionando este novo tipo de ferramenta.

Detalhes importantes:

• As profundidades mínimas devem ser definidas para obter larguras de chanfro específicas.
• A profundidade pode ser aumentada além do mínimo para evitar o corte com a ponta da ferramenta e, em vez disso, engatar a aresta do material com a lateral da broca.

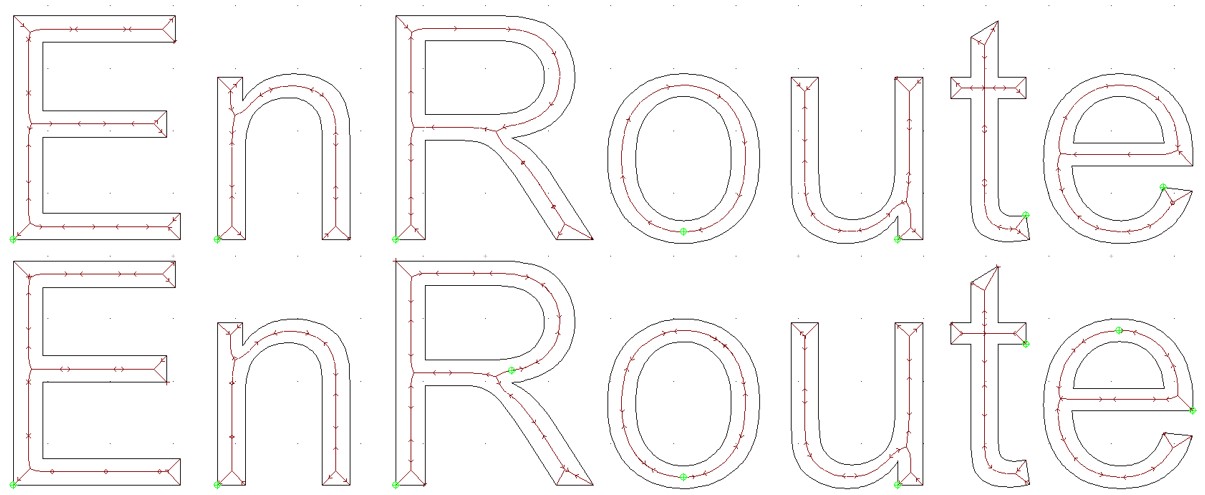

Definição da largura do chanfro nos parâmetros de corte do hachurado

Também é possível selecionar ferramentas de ponta esférica para remover rebarbas e obter resultados mais suaves, evitando a necessidade de processamento adicional.

• Velocidade de avanço da passagem final para corte de ponte

A velocidade de avanço da passagem final agora também se aplica à opção de corte automático de ponte.

• Esta velocidade de avanço determina a rapidez com que as pontes são fresadas no final do trabalho.
• Se não for especificada nenhuma velocidade de avanço final, o sistema voltará à velocidade de avanço padrão.

• Clique e arraste para importar ficheiros

Os utilizadores podem agora importar ficheiros (legíveis) simplesmente clicando e arrastando-os para a interface.

• Troca de ferramentas acessível a partir da biblioteca de ferramentas

Os utilizadores podem agora aceder diretamente ao trocador de ferramentas a partir do menu da biblioteca de ferramentas (F5)

Versão de lançamento: Compilação 2500162

Voltar ao índice

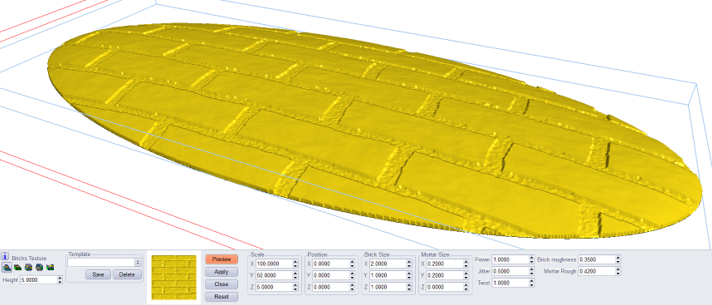

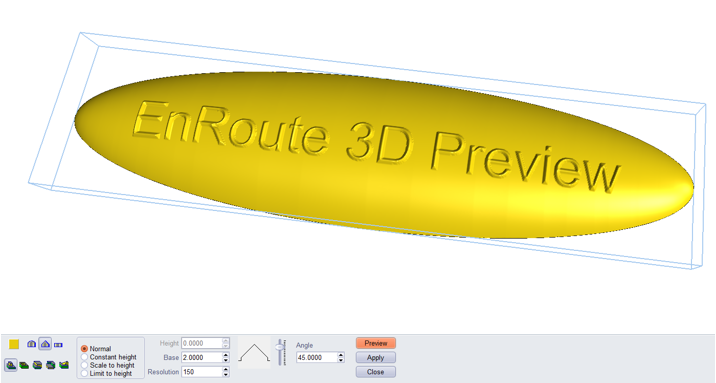

• Pré-visualização rápida de texturas

Incorporámos a opção de pré-visualização na função de textura rápida, para que os utilizadores não precisem mais de gerar primeiro as geometrias, aplicar os percursos da ferramenta e iniciar a renderização 3D.

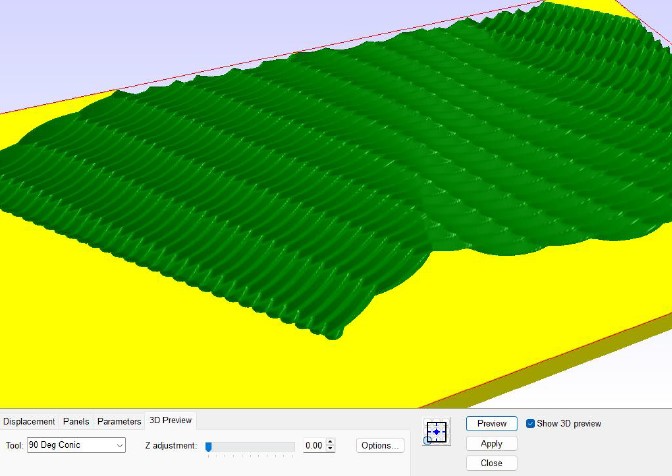

.Pré-visualização 3D a partir da função de textura rápida

Na guia de pré-visualização 3D, os utilizadores podem selecionar qual ferramenta usar para pré-visualizar e usar o controle deslizante de ajuste Z para afundar ainda mais a textura rápida no material.

O botão de opções exibe as opções de renderização.

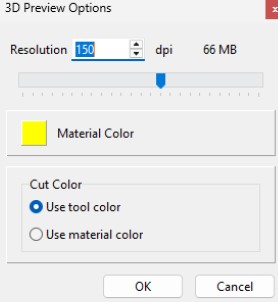

Opções de renderização da pré-visualização 3D

• Refinamento progressivo da fresagem

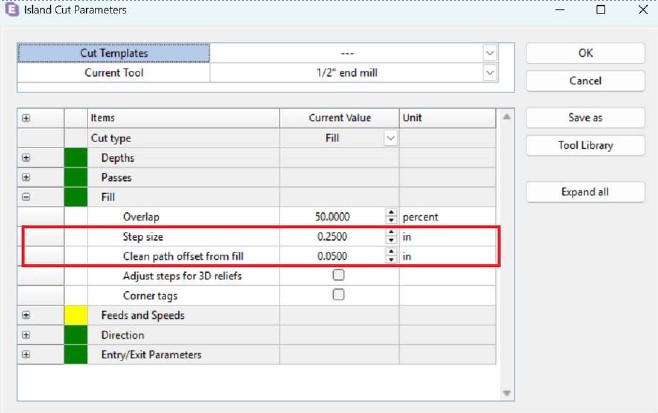

Parâmetros adicionados:
Tamanho do passo permite introduzir um valor de distância por passo. A sobreposição é então definida pelo tamanho do passo (e vice-versa)

Desvio do caminho limpo do preenchimento permite ao utilizador controlar a quantidade de material que é removido com a parte de limpeza deste caminho da ferramenta. Aumentar esta variável irá empurrar a parte «preenchida» para dentro, deixando mais material para ser removido pela passagem de limpeza.

A caixa de seleção Bidirecional remove as restrições direcionais da variável direcional do caminho da ferramenta. Em vez de avançar enquanto volta sobre si mesmo, agora ele irá rotear indo e voltando entre cada passo.

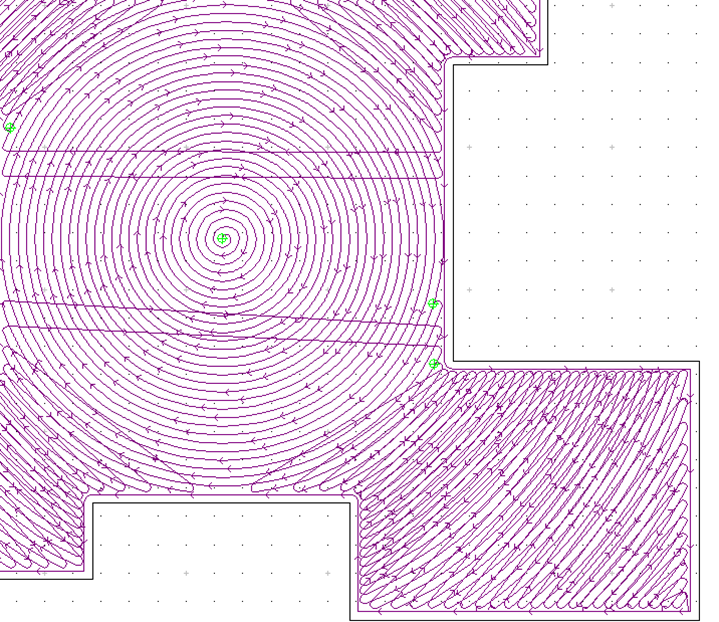

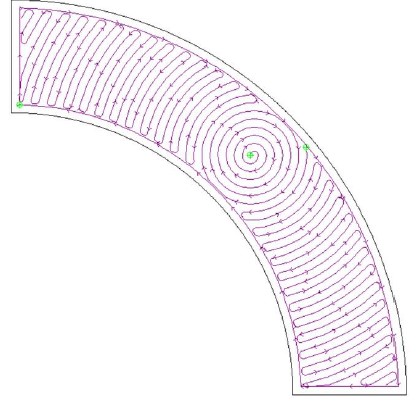

.Fresagem progressiva avançando bidirecionalmente

• Configuração da localização preferida da ponte

Os utilizadores agora têm a opção de definir a localização preferida para pontes de maneira semelhante à disponível para entrada/saída

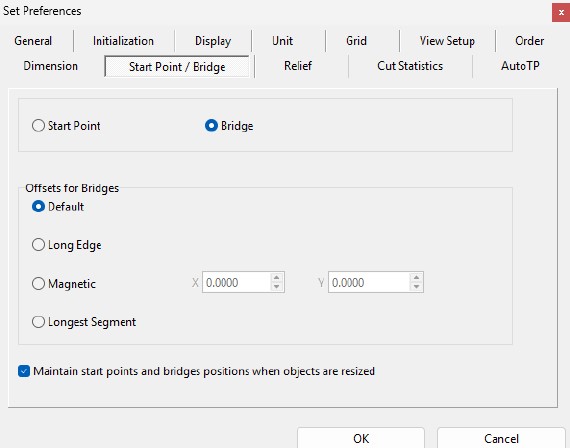

Opções de preferências para pontos de início da ponte

• Atualização da interface do utilizador para a coluna Nome da peça do separador «Peças»

A coluna agora adapta-se a um nome de peça longo, envolvendo o texto.

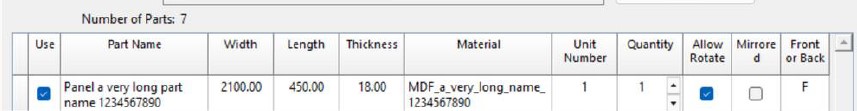

.Nome da peça envolvendo o texto para se adaptar a nomes de peças longos

Os utilizadores também podem ajustar manualmente a largura da coluna.

• Atualização da aplicação de etiquetas

  • Criador de etiquetas: Os utilizadores podem agora selecionar vários ficheiros de etiquetas para enviar sequencialmente para a impressora de etiquetas.

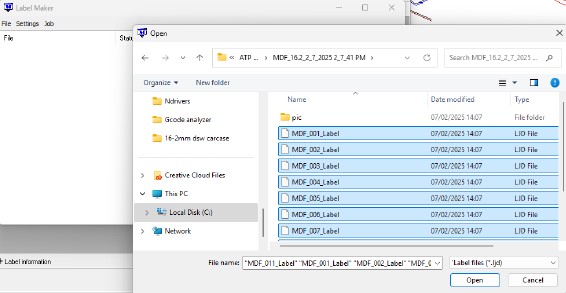

    Seleção múltipla de ficheiros de etiquetas no LabelMaker
  • LabelPrinter: Os utilizadores podem agora enviar etiquetas de vários ficheiros de etiquetas para serem impressas simultaneamente

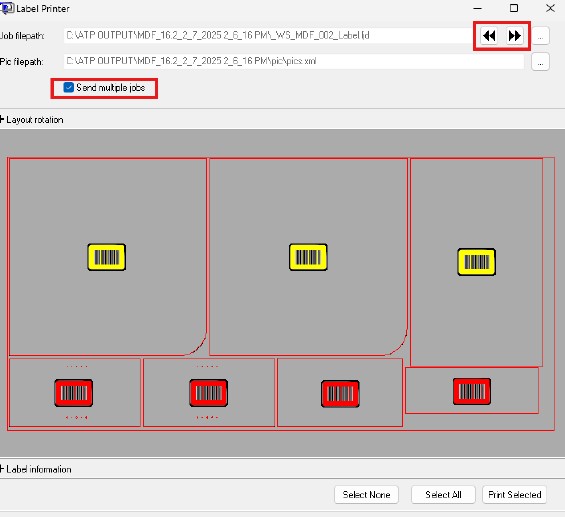

     Capacidade do LabelPrinter para enviar várias etiquetas individuais de vários ficheiros de etiquetas
  • As aplicações de etiquetas estão agora limitadas a uma única instância, em vez de abrir várias instâncias.

Versão de lançamento: Compilação 2500191

Voltar ao índice

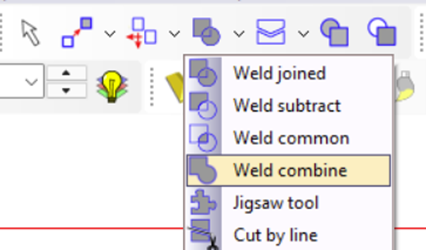

• Combinação de soldas

Uma nova opção de soldagem permite aos utilizadores combinar geometrias de forma mais eficaz. Agora respeita os grupos de geometria, preservando a contenção e a lógica dos orifícios.

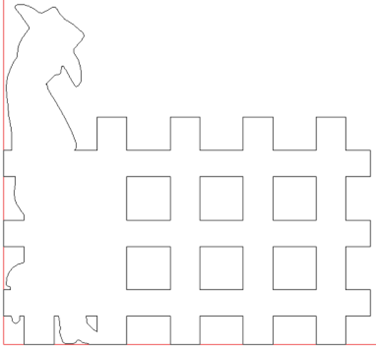

Contornos originais

Combinação de soldas vs. soldas unidas

• Geometria – Gerador de linhas centrais

Nas opções de deslocamento, os utilizadores podem agora gerar linhas centrais para geometrias selecionadas.

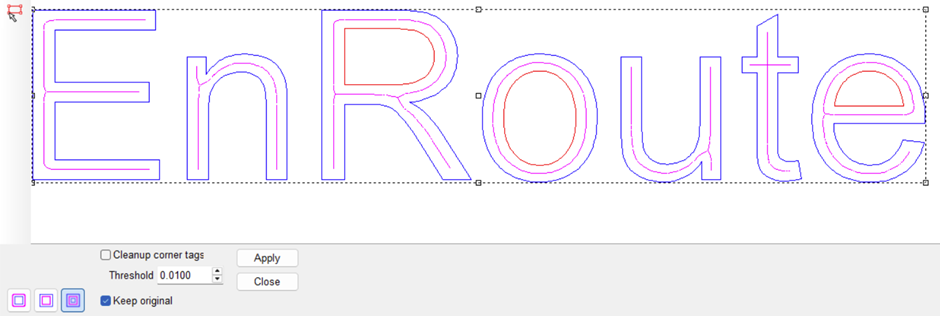

 Visualização da linha central a ser gerada

• Troca de ferramentas – Filtrar lista de ferramentas

Os utilizadores podem agora digitar diretamente num slot do trocador de ferramentas para filtrar a lista suspensa, tornando a seleção de ferramentas mais rápida e eficiente.

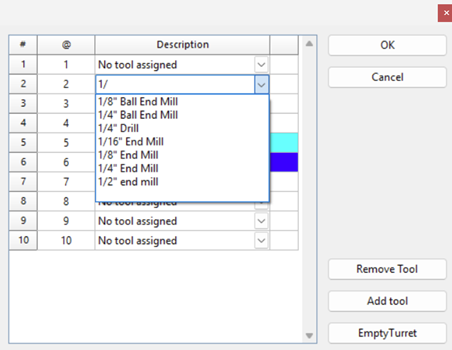

Filtragem de ferramentas na configuração do trocador de ferramentas

• Melhoria na conexão em cadeia

A conexão em cadeia agora suporta percursos de ferramentas mais espaçados. Além disso, a configuração de tolerância pode ser ajustada nas preferências do EnRoute.

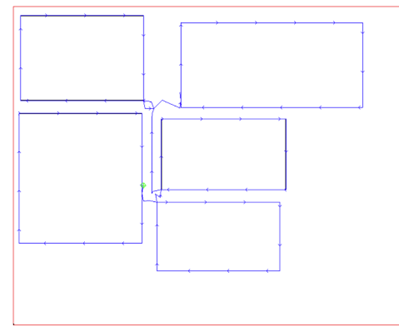

A ligação em cadeia agora aceita mais espaço entre os objetos

• Atualização da impressora de etiquetas

Clicar duas vezes numa etiqueta na aplicação Impressora de etiquetas agora envia-a diretamente para impressão.


• Erro de licença – opção Guardar antes de fechar

O software não fechará mais imediatamente quando ocorrer um erro de licença. Os utilizadores agora terão a oportunidade de guardar qualquer trabalho não guardado antes de sair.

• Melhorias no manuseamento do percurso da ferramenta

A geração e edição do percurso da ferramenta foram otimizadas para um desempenho mais suave e melhor capacidade de resposta.

Versão de lançamento: Compilação 2500219

Voltar ao índice

• Adicionar automaticamente orifícios ao texto

Os utilizadores podem agora adicionar automaticamente orifícios ao texto utilizando a nova funcionalidade «Adicionar orifícios ao texto», simplificando o processo de design para sinalização, encaminhamento e outras aplicações prontas para corte.

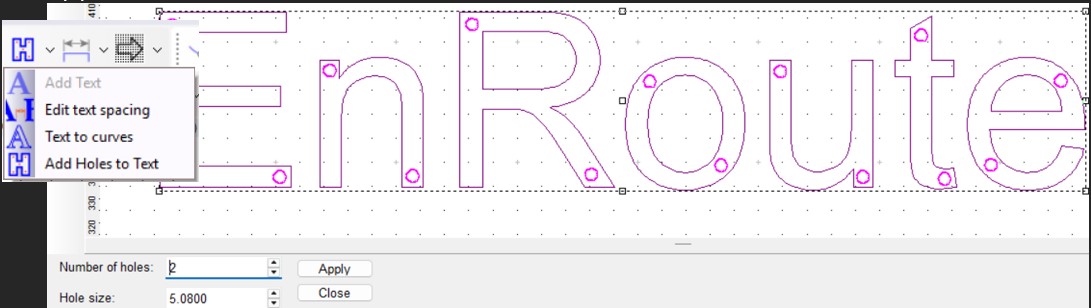

Função de adição automática de orifícios

• Qualidade de gravação de cantos 3D melhorada

Para melhorar a qualidade da gravação em cantos 3D, os utilizadores podem agora optar por utilizar a taxa de penetração em vez da taxa de avanço, permitindo um movimento mais suave e controlado em áreas detalhadas.

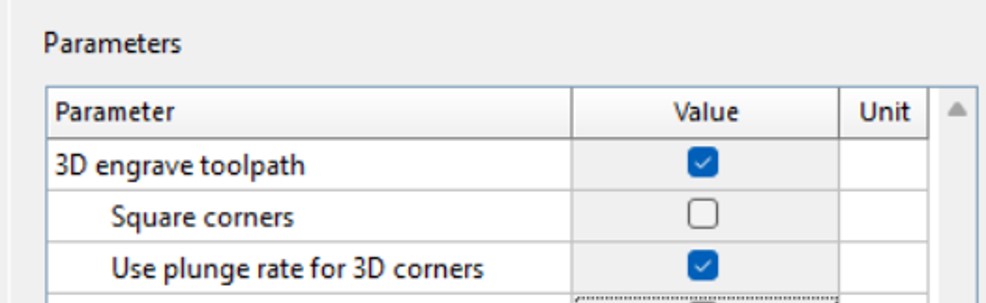

Nova opção “usar taxa de penetração”

• Suporte mais fácil com o Gerador de Ficheiros de Suporte

O recém-introduzido Gerador de Ficheiros de Suporte ajuda os utilizadores a recolher todos os ficheiros relevantes e a empacotá-los num ficheiro ZIP ao contactar o suporte técnico. Com base no tópico selecionado, um conjunto padrão de ficheiros necessários é reunido automaticamente - outros podem precisar de ser adicionados manualmente - garantindo uma resolução de problemas eficiente e precisa.

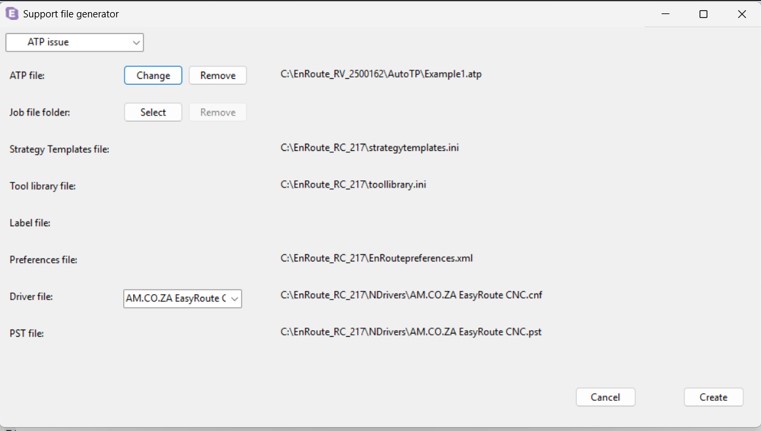

Gerador de ficheiros de suporte

• Definições de dimensão realocadas para facilitar o acesso

As definições de dimensão foram realocadas do menu Preferências para a caixa de diálogo de funcionalidades, facilitando ajustes mais rápidos e melhorando o fluxo de trabalho geral.

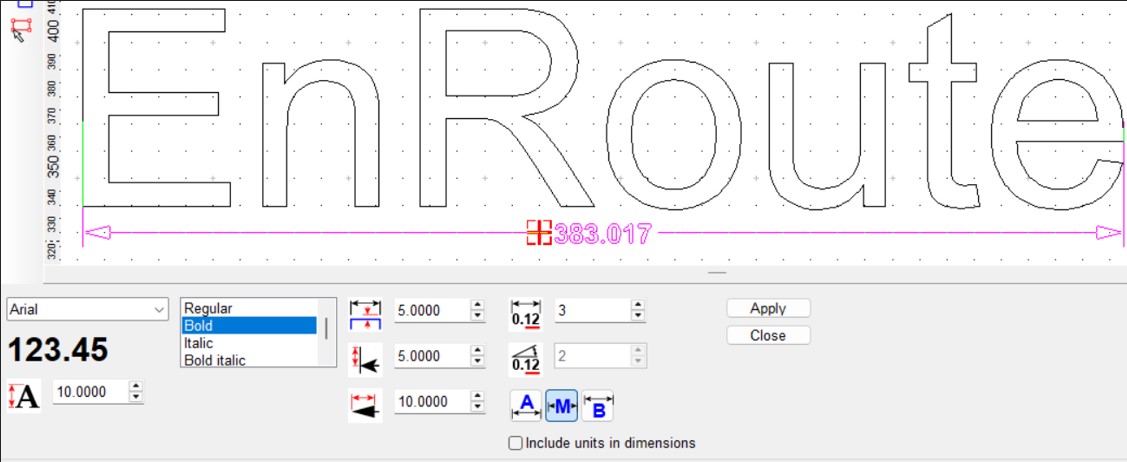

Definições de dimensão na caixa de diálogo de funcionalidades

• Arquivar na nuvem

Os utilizadores agora podem arquivar ficheiros diretamente na sua conta na nuvem, facilitando o backup, a organização e o acesso a projetos de qualquer lugar.

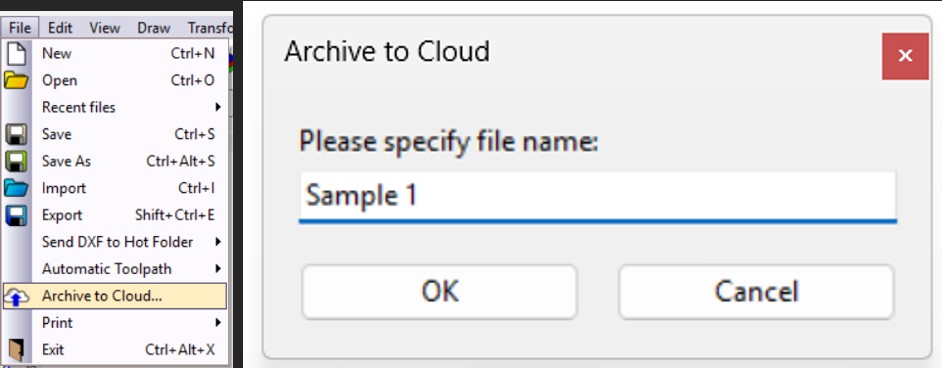

Arquivamento na nuvem

• Backup na nuvem para configurações

Os utilizadores agora podem fazer backup das suas configurações na nuvem, garantindo fácil recuperação e consistência entre dispositivos.

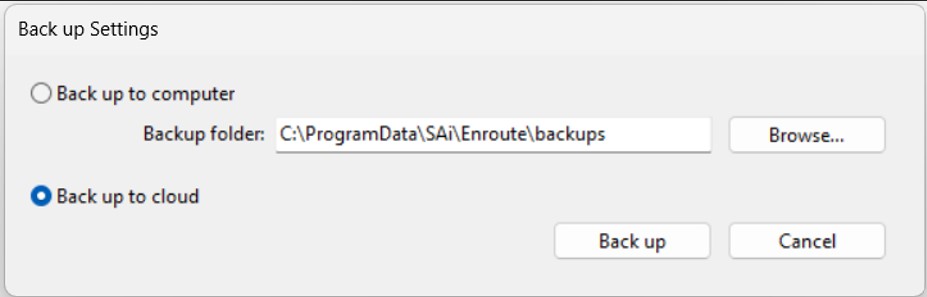

Caixa de diálogo de backup

• Aceda às opções do percurso da ferramenta/dimensão clicando duas vezes

Ao clicar duas vezes num percurso da ferramenta ou numa dimensão, abre-se agora o menu de edição correspondente

• Manipulação de importação aprimorada

Os objetos importados agora são abertos como elementos agrupados, facilitando a seleção, movimentação e posicionamento, simplificando o fluxo de trabalho pós-importação.

• Objetos agrupados permanecem agrupados após o traçado da ferramenta

Ao aplicar trajetórias de ferramentas a objetos agrupados, eles agora permanecem agrupados, facilitando o gerenciamento, a movimentação e a edição de projetos com trajetórias de ferramentas sem perder a estrutura.

Versão de lançamento: Compilação 2500248

Voltar ao índice

• As etiquetas permanecem disponíveis após o processo ATP

Quando os trabalhos são processados com ATP, as etiquetas agora permanecem ligadas às peças com trajetória de ferramenta. Isso significa que, se um utilizador reorganizou manualmente as peças e reexecutou usando G1, o EnRoute irá regenerar as etiquetas para corresponder ao código G atualizado. O resultado é que as etiquetas estão sempre posicionadas corretamente, sem risco de incompatibilidades entre as peças na folha e as suas etiquetas.

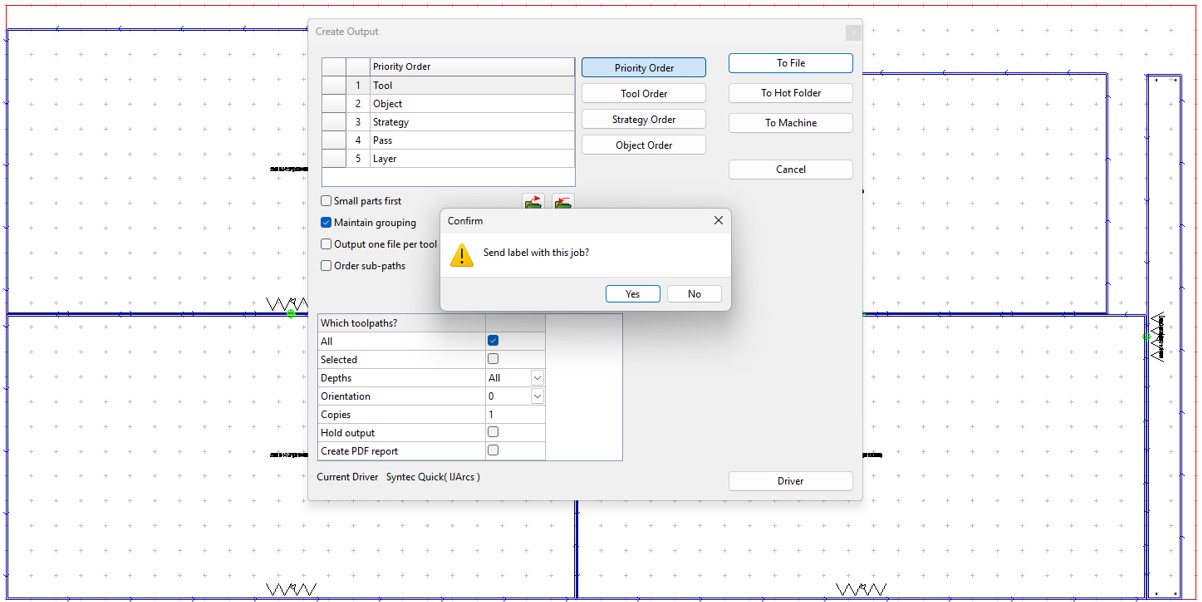

Ao produzir com G1 num ficheiro EnRoute gerado por ATP que inclua informações de etiquetas, os utilizadores verão uma mensagem a perguntar se desejam produzir também as etiquetas. A ligação entre peças e etiquetas permanecerá ativa até que o EnRoute seja fechado.

mensagem de etiqueta ao produzir com G1

• Opção de gravação para garantir corte bidirecional

Uma nova caixa de seleção permite aos utilizadores aplicar trajetórias de ferramenta bidirecionais ao gravar. Mesmo quando uma única passagem da ferramenta é suficiente para limpar o material, a ferramenta também cortará na direção oposta. Isso garante uma qualidade de corte consistente em ambos os lados do caminho gravado, resultando em bordas mais suaves e um acabamento mais uniforme.

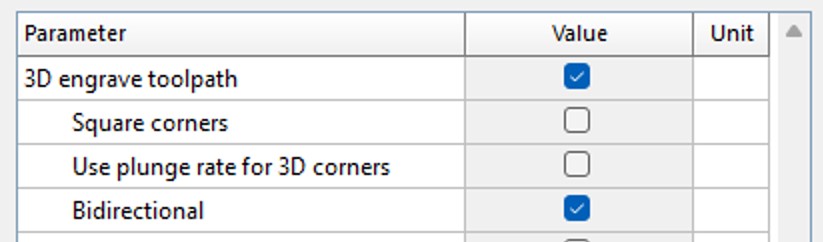

Caixa de seleção bidirecional nas opções de gravação 3D


Sem e com aplicação bidirecional

• Clicar com o botão direito do rato na opção «visualizar»

Além de clicar duas vezes no botão «Ver» para abrir a Quad View, os utilizadores agora também podem clicar com o botão direito do rato no botão para alternar rapidamente entre qualquer visualização disponível.

Versão de lançamento: Compilação 2500300

Voltar ao índice

• Trabalho multifacetado

Os utilizadores agora podem escolher o tipo de trabalho multifacetado, além do tipo padrão e frente e verso.

Este novo tipo de trabalho permite uma usinagem mais eficiente em sistemas equipados com ferramentas agregadas ou motores de fresagem lateral.

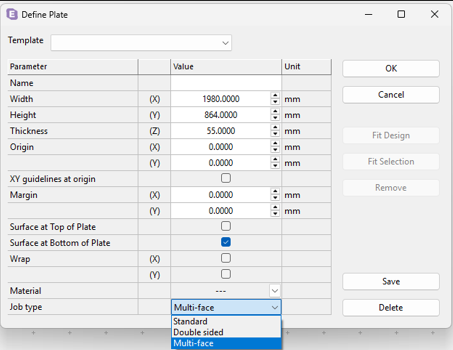

Definição da placa com tipo de trabalho adicionado

Visões adicionais foram adicionadas para dar suporte ao design e à criação de trajetórias de ferramentas em cada lado do material.

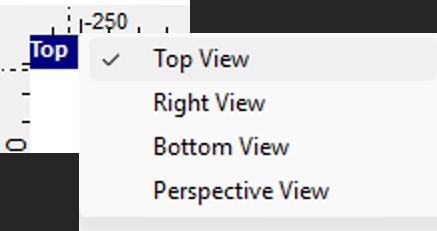

Seleção da vista clicando com o botão direito do rato na vista ativa

Desenho, edição e trajetória da ferramenta em cada lado do material agora são totalmente suportados, juntamente com a maioria das outras funcionalidades do EnRoute.

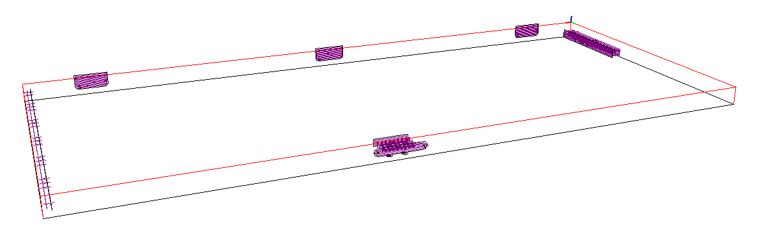

Vista em perspetiva do trabalho multifacetado

Para projeto e posicionamento, os utilizadores podem simplesmente selecionar um objeto e movê-lo ou copiá-lo para outro lado. O objeto será automaticamente reposicionado e reorientado para corresponder à face selecionada.

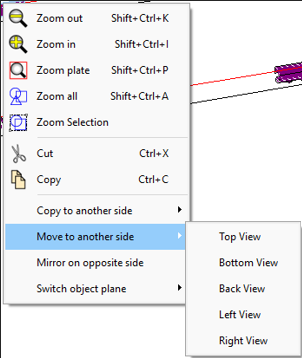

Menu contextual com Mover. Copiar e alternar plano.

Ao trabalhar com geometrias importadas, os objetos podem já estar na posição correta, mas precisam ser atribuídos ao lado apropriado. Nesses casos, os utilizadores podem simplesmente alternar o plano — isso atribuirá a geometria sem alterar a sua posição.

A configuração de agregados é simples:

• Atribua ferramentas a um slot que corresponda à configuração do agregado.

• Insira desvios, se necessário.

• Clique em Guardar para confirmar.

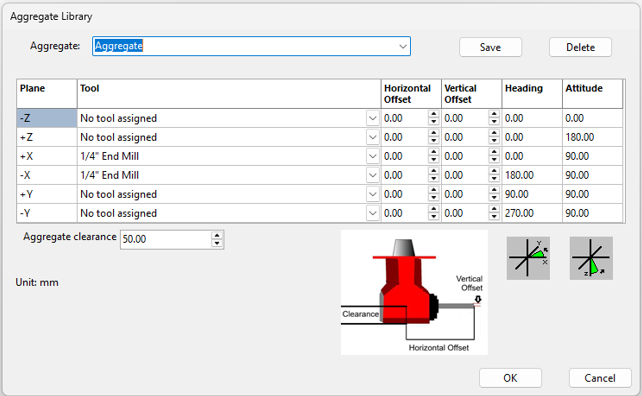

Menu da biblioteca de agregados

Ao produzir um trabalho preparado, o EnRoute agora seleciona automaticamente os agregados apropriados, quando disponíveis.

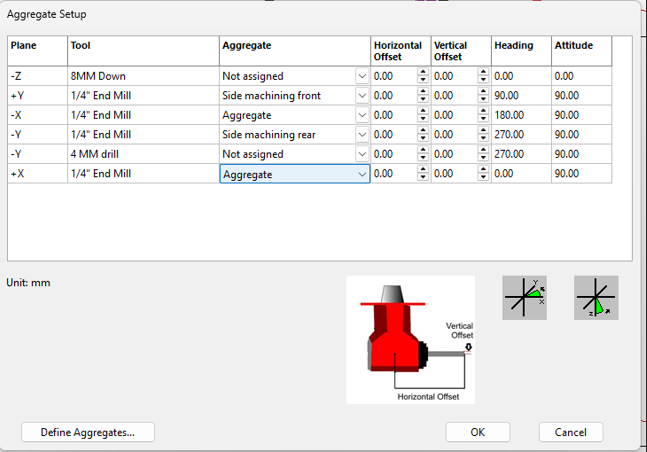

Janela de configuração de agregados ao criar a saída

Antes de gerar a saída, como sempre, certifique-se de que as ferramentas estão na localização correta no trocador de ferramentas.

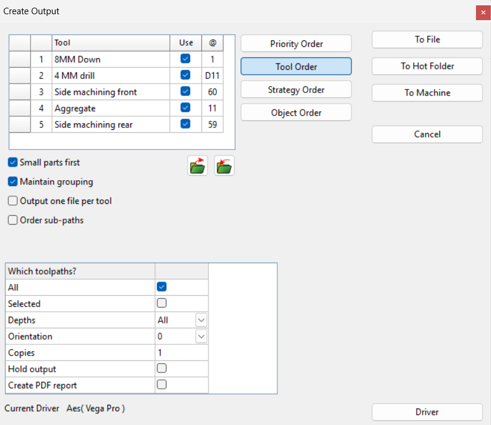

Janela de saída, com a ordem das ferramentas selecionada e as posições exibidas

Tutorial

https://www.youtube.com/watch?v=7RRg0GWNtyw

Versão de lançamento: Compilação 2500325

Voltar ao índice

• Corte de relevo nos eixos X, Y e Z

Agora é possível cortar relevos ao longo de qualquer eixo primário — X, Y ou Z. Isso oferece muito mais flexibilidade ao preparar peças 3D e acelera os fluxos de trabalho que dependem de seccionamento.

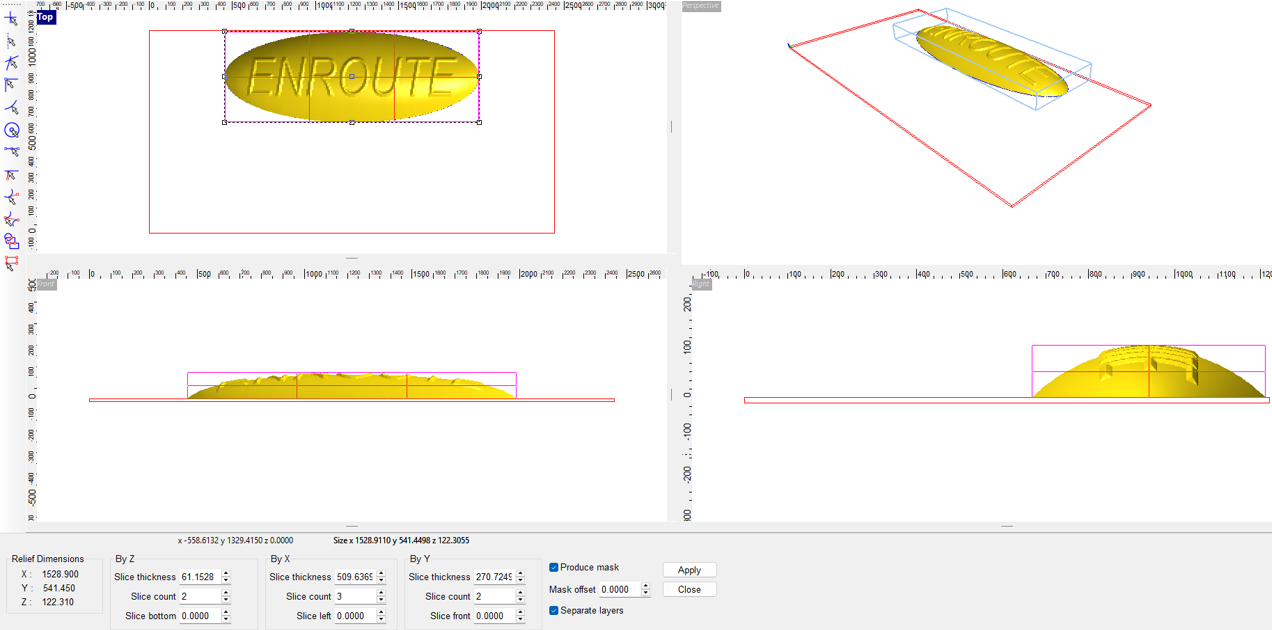

As novas configurações do menu de corte de relevo permitem definir cortes de X e Y.

Resultado do corte ao aplicar a função com as configurações acima

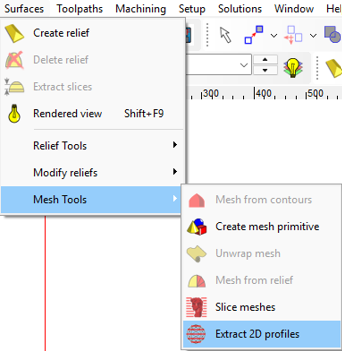

• Extrair perfis 2D para ficheiros STL

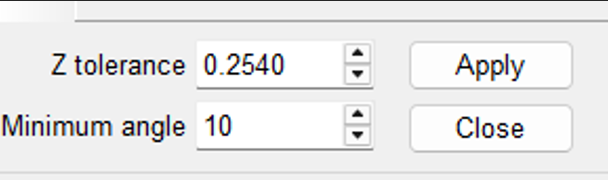

O EnRoute agora extrai automaticamente linhas de características diretamente da geometria STL. Isso pode converter malhas 3D em perfis limpos e utilizáveis instantaneamente, removendo um grande gargalo na criação de percursos de ferramenta a jusante. Sempre que uma secção transversal muda, o EnRoute identifica e gera o perfil correspondente, proporcionando uma geometria precisa e pronta para uso, sem limpeza manual.

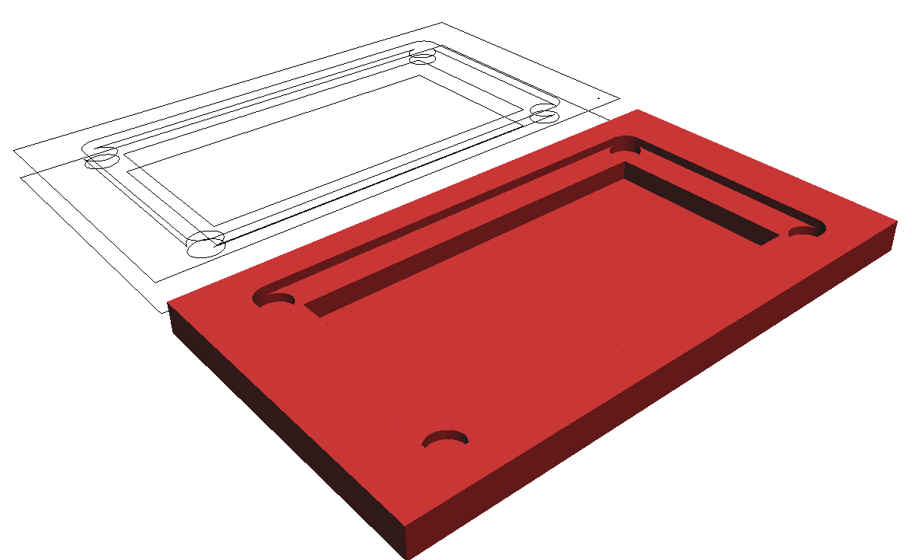

Um exemplo de stl onde as secções podem ser maquinadas usando percursos de ferramenta +-2D

Os perfis são gerados nas profundidades correspondentes onde a secção transversal mudou

• Seleção simplificada do pós-processador

Mudar de pós-processador agora é tão simples quanto escolher em uma lista suspensa durante a saída. Não é mais necessário vasculhar menus — basta selecionar, confirmar e gerar o código.

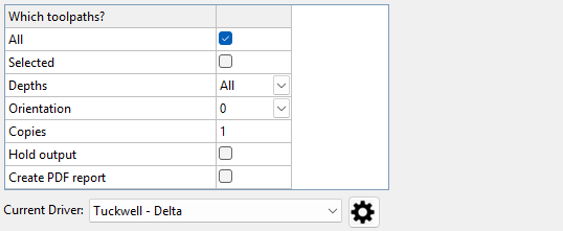

Menu suspenso com a janela de saída


• Aninhamento de peças pequenas

Agora, as peças pequenas podem ser aninhadas automaticamente em direção ao centro da folha, onde a fixação a vácuo é mais forte. Isso reduz o risco de deslocamento de peças pequenas durante a usinagem.


• Pós-processador guardado em ficheiros ATP

A sua configuração ATP agora lembra-se de qual pós-processador utiliza. Quando reabre um ficheiro ATP, ele carrega automaticamente o pós-processador correto, garantindo uma saída consistente entre dispositivos e sessões.


• Melhoria no comportamento de seleção

Clicar acidentalmente num espaço vazio já não limpa uma seleção complexa. Agora pode clicar com a tecla Ctrl pressionada para desmarcar itens sem perder a sua seleção acidentalmente.


• Agrupamento automático apenas quando necessário

O EnRoute agora agrupa automaticamente os contornos apenas ao importar vários ficheiros. As importações únicas permanecem inalteradas, dando-lhe mais controlo sobre a organização da geometria.

Versão de lançamento: Compilação 2600014

Voltar ao índice

• Novo: Suporte a objetos sólidos 3D O EnRoute agora suporta objetos sólidos 3D verdadeiros.

Os utilizadores podem:

• Criar primitivas sólidas diretamente no EnRoute
• Importar modelos sólidos através de ficheiros STEP (.stp / .step)
• Extrair perfis 2D de objetos sólidos
• Converter objetos sólidos em malhas e relevos

Os objetos sólidos podem ser:

• Salvos em ficheiros de projeto do EnRoute
• Exportados como ficheiros STEP ou STL para fluxos de trabalho a jusante

Isso permite fluxos de trabalho 3D mais avançados e melhor interoperabilidade com sistemas CAD.

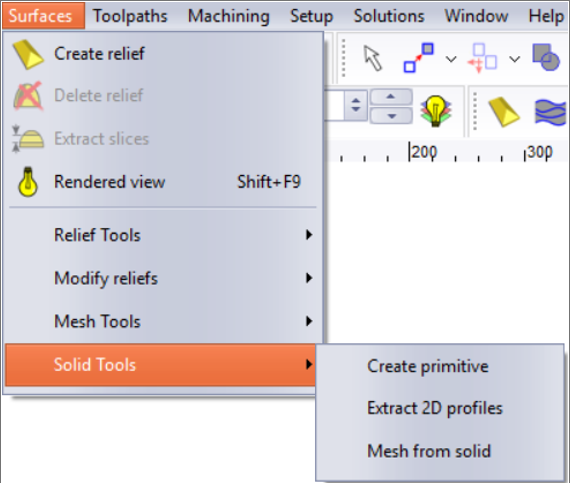

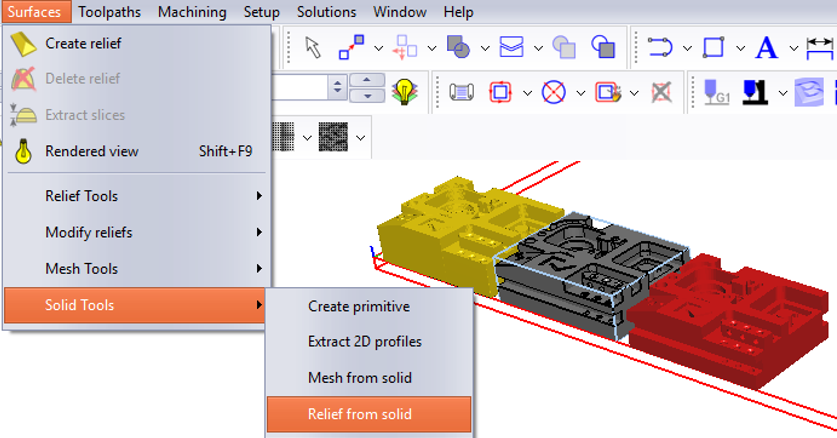

Ferramentas sólidas no menu de superfície

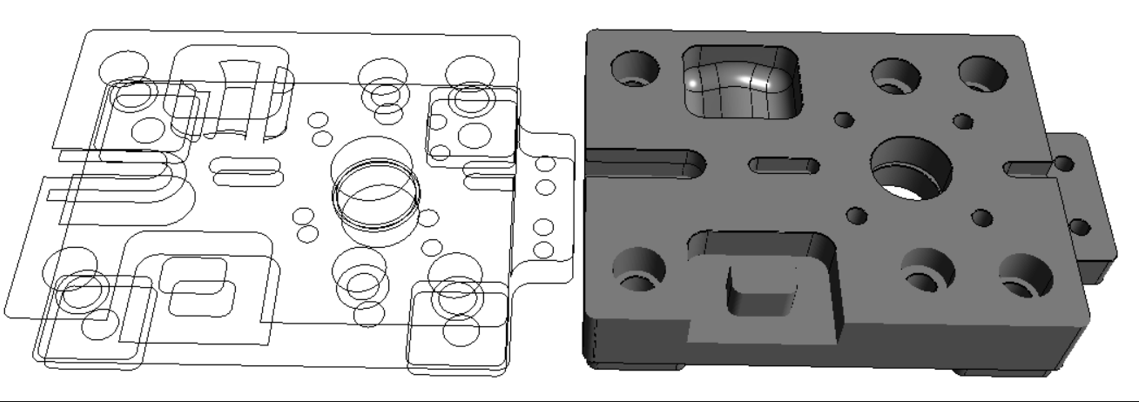

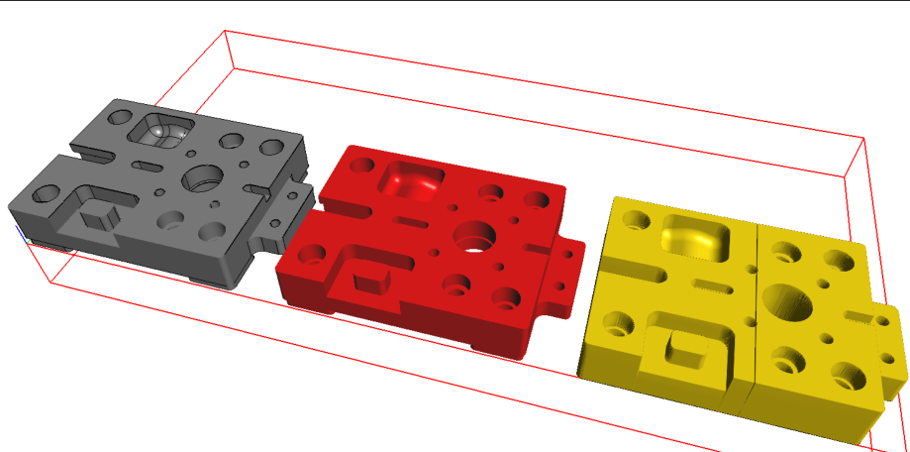

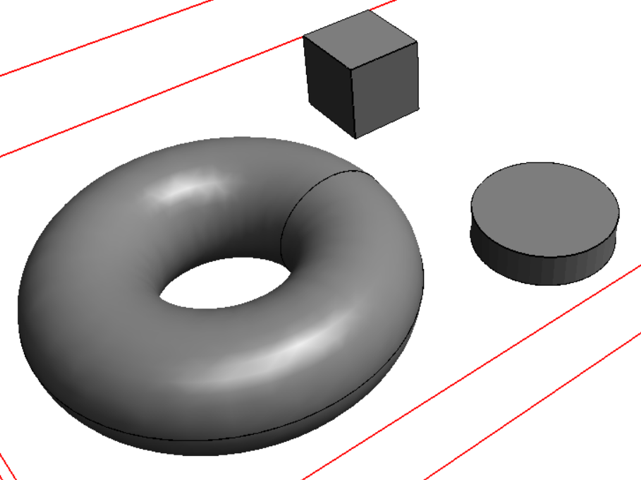

Objetos primitivos no EnRoute


Extração de perfil de um objeto sólido


Objeto sólido importado convertido em malha e relevo

• Saída de arco melhorada com suporte para o eixo Z A saída de arco agora pode incluir alterações no valor Z.

Alguns controladores de máquinas apresentam problemas quando as entradas de arco são segmentadas automaticamente em movimentos lineares. Agora, os utilizadores podem optar por produzir esses movimentos de entrada como arcos verdadeiros, melhorando a compatibilidade e a qualidade do movimento nos controladores suportados.

• Novo idioma: chinês simplificado O EnRoute agora está disponível em chinês simplificado, ampliando a acessibilidade para utilizadores que falam chinês.

Versão de lançamento: Compilação 2600069

Voltar ao índice

• Opção de pré-visualização de relevo 3D Agora, os utilizadores podem pré-visualizar um relevo 3D antes de aplicá-lo. Isso permite avaliar rapidamente como o relevo ficará no design e fazer ajustes antes de confirmar a operação.

Opção de pré-visualização na criação de relevo

• Pré-visualização de textura 3D Agora é possível pré-visualizar as texturas no modelo antes da aplicação. Isso proporciona uma visão clara do efeito pretendido, ajudando a otimizar o projeto sem repetidas reversões.

Opção de pré-visualização com as texturas

• Objetos sólidos 3D O suporte para objetos sólidos foi expandido. Agora, os objetos sólidos podem ser convertidos diretamente em relevos, simplificando os fluxos de trabalho que envolvem sólidos importados.

Opção “Relevo de sólido” na secção de ferramentas sólidas do menu de superfícies

• Melhorias na exportação/importação
  • As exportações/importações STEP agora podem incluir objetos de malha.
  • As exportações/importações STL agora podem incluir objetos sólidos.

Versão de lançamento: Compilação 2600094

Voltar ao índice

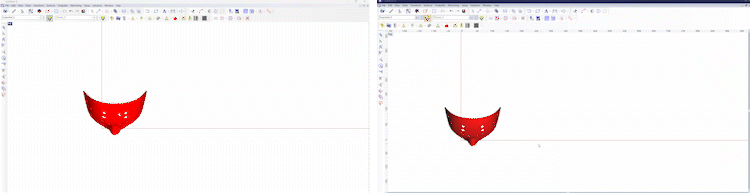

• Melhorias no desempenho da renderização e da janela de visualização


  Atualizámos o pipeline de renderização das vistas superior, inferior e lateral para utilizar OpenGL. Isto resulta numa visualização STL de maior qualidade e numa interação significativamente mais fluida com ferramentas de desenho, tais como círculos e elipses,... Os utilizadores deverão notar uma melhoria na capacidade de resposta, especialmente ao trabalhar com geometrias complexas e objetos 3D.

• Trajetórias de ferramentas melhoradas para objetos sólidos

  As capacidades de percursos de ferramenta foram ampliadas para oferecer melhor suporte a objetos sólidos. Os percursos de preenchimento agora podem ser aplicados diretamente a sólidos, eliminando a necessidade de etapas intermediárias e simplificando o fluxo de trabalho.

Versão de lançamento: Compilação 2600125

Voltar ao índice

EnRoute Hub:

Esta versão apresenta o EnRoute Hub, um painel centralizado para a gestão de percursos de ferramenta e objetos de design no EnRoute. Este painel consolida as principais informações do fluxo de trabalho numa única interface, melhorando a visibilidade e o acesso em todo o seu projeto.

O Hub pode ser ativado ou desativado através do menu Exibir.

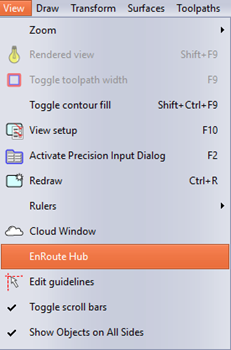

Ativação do EnRoute Hub no menu Exibir

Página Trajetória da Ferramenta

A página Trajetória da Ferramenta oferece uma visão geral focada e uma interface de edição rápida para dados relacionados à trajetória da ferramenta.

Os utilizadores podem selecionar um tipo de trajetória da ferramenta, escolher uma estratégia existente ou criar uma trajetória da ferramenta a partir do zero.

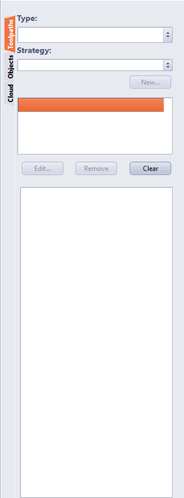

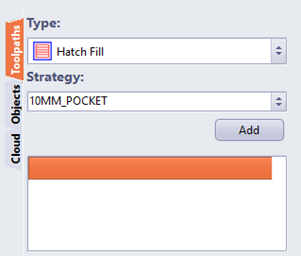

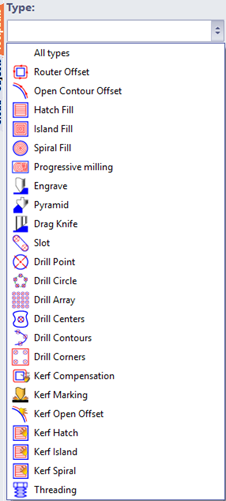

Página Trajetórias da ferramenta           Seleção do tipo Tipo                     Seleção de estratégia

Quando um objeto com percurso de ferramenta é selecionado, os seus parâmetros principais são exibidos no painel. Os utilizadores podem ajustar rapidamente definições importantes, tais como profundidades e outros parâmetros específicos do percurso da ferramenta, e também têm acesso rápido aos parâmetros de corte para cada ferramenta.

Parâmetros do percurso da ferramenta selecionado apresentados na página de percursos da ferramenta

Página de objetos

A página de objetos fornece uma vista estruturada de todos os elementos de desenho dentro do ficheiro. Apresenta todos os objetos do ficheiro, incluindo camadas, folhas, percursos da ferramenta e grupos

Reflete as seleções atuais feitas na área de desenho e também pode ser usada para criar novas seleções

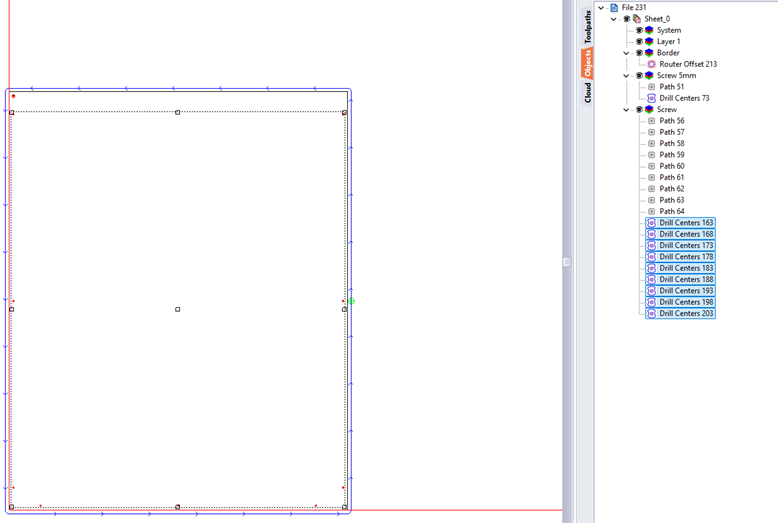

Seleção refletida na página de objetos

Inclui um menu contextual para criar, editar e eliminar percursos de ferramenta diretamente da vista de lista

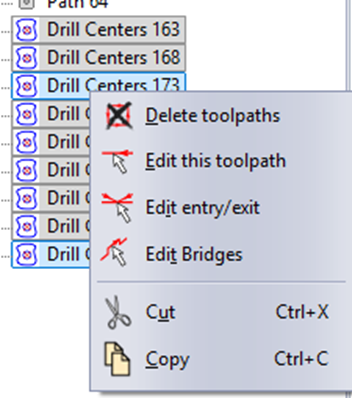

Menu contextual na página de objetos

A camada do sistema exibe grupos quando presentes no ficheiro. Ao utilizar o módulo de percursos de ferramenta automáticos, os itens agrupados herdarão o nome da peça como etiqueta do grupo.

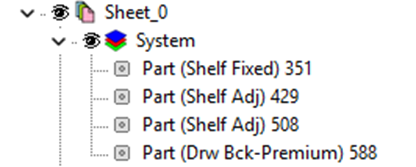

Camada do sistema da página Objetos

Os itens podem ser arrastados e soltos entre camadas e folhas para uma organização rápida

Página Nuvem

A página Nuvem recebeu um separador dentro do EnRoute Hub.

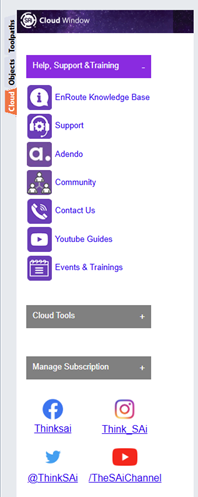

Página Nuvem no Hub

Melhorias na ordenação manual:

A ordenação manual foi alargada para suportar um controlo mais granular por camada.

• Os utilizadores podem agora definir uma ordem manual separada para cada camada, em vez de dependerem de um único sistema de ordenação global.
• Para controlar totalmente a sequência de saída, a prioridade de ordenação deve ser definida da seguinte forma:
  1. Priorizar camadas
  2. Depois Objetos

Ex.

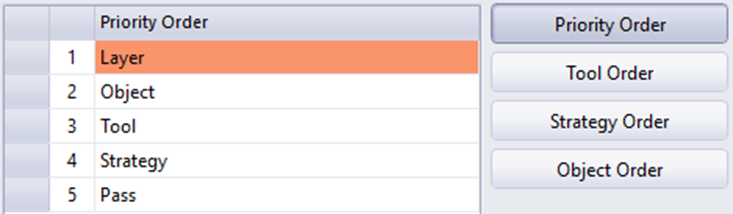

exemplo de priorização para ordenação manual por camada

Versão de lançamento: Compilação 2600146

Voltar ao índice

Adição de largura a contornos abertos

Os utilizadores podem agora aplicar uma largura quando um percurso de ferramenta é posicionado no centro de um contorno aberto. Isto permite criar cortes mais largos do que o diâmetro da ferramenta.

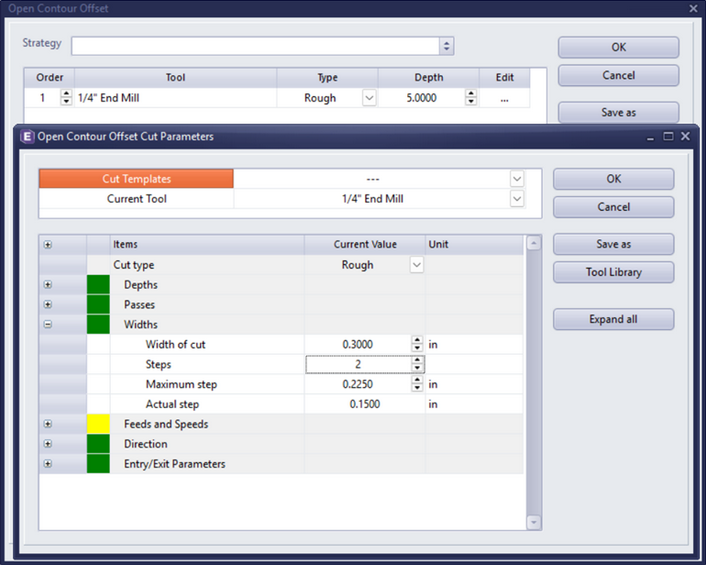

configuração de largura nas propriedades da ferramenta

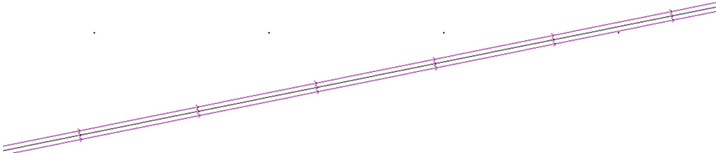

trajetórias da ferramenta deslocadas para ambos os lados do contorno para atingir a largura desejada

Ferramenta de Cota – 4.º Clique Aplica a Cota

O comportamento da ferramenta de Cota foi atualizado para que o 4.º clique aplique agora a cota, proporcionando um fluxo de trabalho mais intuitivo.


Ordem de Objetos G1 – Opção Manual

Foi adicionada uma nova opção Manual às definições de ordem de saída de objetos.

Quando uma ordem manual é criada no EnRoute, esta caixa de seleção é automaticamente marcada. Quando ativada, os objetos são exportados na ordem exibida no separador Objetos do Hub. Quaisquer alterações à ordenação manual são automaticamente sincronizadas com a ordem apresentada no separador Objetos.

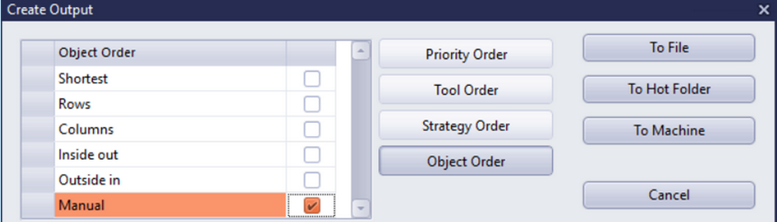

Opção Manual na secção de ordenação de objetos

Atualizações do EnRoute Hub

A página Objetos foi melhorada com as seguintes funcionalidades:

• Criar novas camadas diretamente a partir da página Objetos.

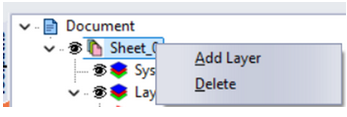

• Menu de clique direito numa folha para adicionar uma camada ou eliminar a folha

• Criar novas folhas diretamente a partir da página Objetos.



• Clique com o botão direito do rato no documento para adicionar uma folha
• Renomeie camadas e grupos diretamente na página Objetos.

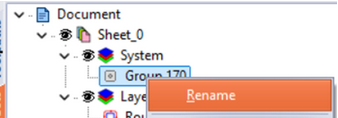

• Clique com o botão direito do rato num grupo para o renomear


Atualização do Filtro de Importação DXF / DWG

O filtro de importação DXF / DWG foi atualizado para proporcionar uma experiência de importação melhorada e uma usabilidade geral com ficheiros DXF provenientes de várias aplicações.

Versão de lançamento: Compilação 2600203

Voltar ao índice

• Percursos de ferramenta em objetos de malha

Os objetos de malha podem agora ser submetidos a percursos de ferramenta diretamente, sem necessidade de os aplicar primeiro a um relevo.

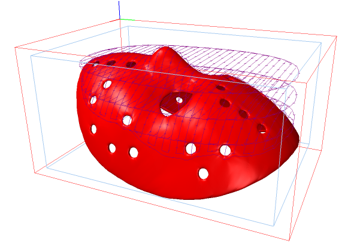

Objeto de malha com percursos de ferramenta definidos no EnRoute

• Novos filtros para o EnRoute Hub

Foram adicionados os filtros Favoritos e Recentemente Utilizados ao EnRoute Hub para facilitar a seleção de estratégias.

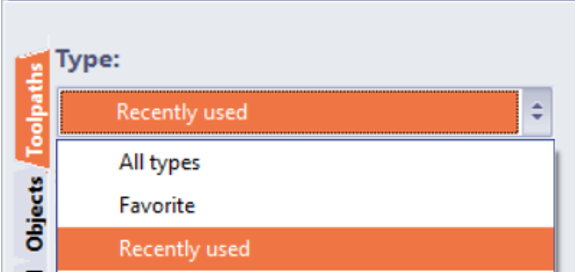

Novos filtros para o EnRoute Hub

O filtro «Recentemente utilizados» exibe até 10 estratégias utilizadas recentemente no ficheiro ativo.

Os «Favoritos» podem ser ativados através do gestor de biblioteca.

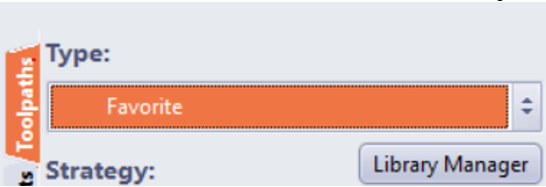

Acesso ao gestor de bibliotecas no Hub


• Indicador de itens selecionados

Foi adicionado um indicador permanente «# itens selecionados» na parte inferior da interface.

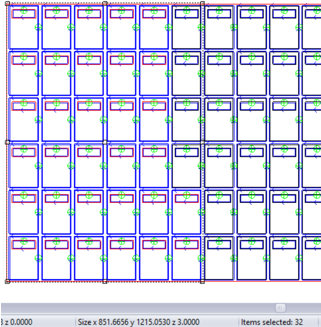

Indicador «# itens selecionados» na parte inferior

• LabelMaker

O LabelMaker pode agora combinar ficheiros LJD numa única tarefa de impressão, reduzindo o número de folhas necessárias quando várias tarefas de etiquetas cabem numa única folha. A opção tem de ser ativada. A fusão só será aplicada quando forem adicionadas várias tarefas simultaneamente.

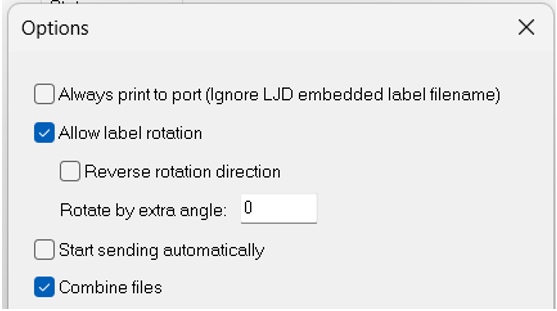

A opção «Combinar ficheiros» do LabelMaker


• Disponibilidade da lista de ferramentas para pós-processadores

Os pós-processadores podem agora aceder a listas completas de ferramentas para utilização nos cabeçalhos dos ficheiros de saída, incluindo o nome de cada ferramenta e a sua posição no trocador de ferramentas. Os pós-processadores existentes requerem uma atualização para suportarem esta funcionalidade.

Por exemplo:

Lista de ferramentas;

FERRAMENTA n.º 13 Broca de 5 mm

FERRAMENTA n.º 14 Broca de 3 mm

FERRAMENTA n.º 15 Broca espiral descendente de 8 mm

FERRAMENTA n.º 16 Broca espiral 1/2 T
