Atualizações de funcionalidades

EnRoute Hub:

Esta versão apresenta o EnRoute Hub, um painel centralizado para a gestão de percursos de ferramenta e objetos de design no EnRoute. Este painel consolida as principais informações do fluxo de trabalho numa única interface, melhorando a visibilidade e o acesso em todo o seu projeto.

O Hub pode ser ativado ou desativado através do menu Exibir.

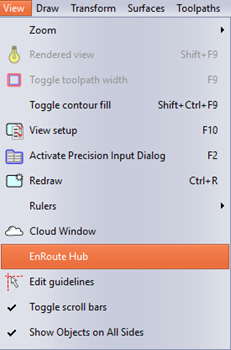

Ativação do EnRoute Hub no menu Exibir

Página Trajetória da Ferramenta

A página Trajetória da Ferramenta oferece uma visão geral focada e uma interface de edição rápida para dados relacionados à trajetória da ferramenta.

Os utilizadores podem selecionar um tipo de trajetória da ferramenta, escolher uma estratégia existente ou criar uma trajetória da ferramenta a partir do zero.

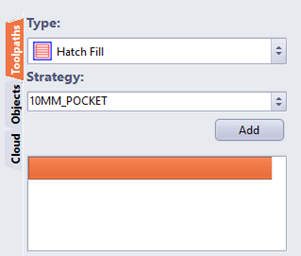

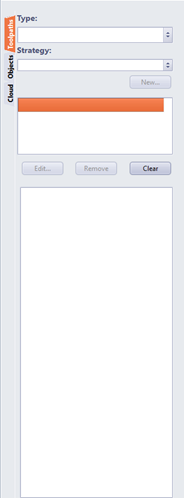

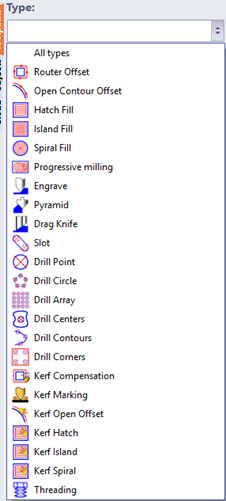

Página Trajetórias da ferramenta           Seleção do tipo Tipo                     Seleção de estratégia

Quando um objeto com percurso de ferramenta é selecionado, os seus parâmetros principais são exibidos no painel. Os utilizadores podem ajustar rapidamente definições importantes, tais como profundidades e outros parâmetros específicos do percurso da ferramenta, e também têm acesso rápido aos parâmetros de corte para cada ferramenta.

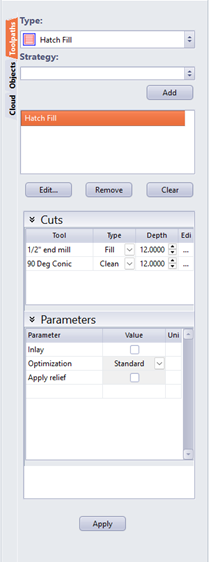

Parâmetros do percurso da ferramenta selecionado apresentados na página de percursos da ferramenta

Página de objetos

A página de objetos fornece uma vista estruturada de todos os elementos de desenho dentro do ficheiro. Apresenta todos os objetos do ficheiro, incluindo camadas, folhas, percursos da ferramenta e grupos

Reflete as seleções atuais feitas na área de desenho e também pode ser usada para criar novas seleções

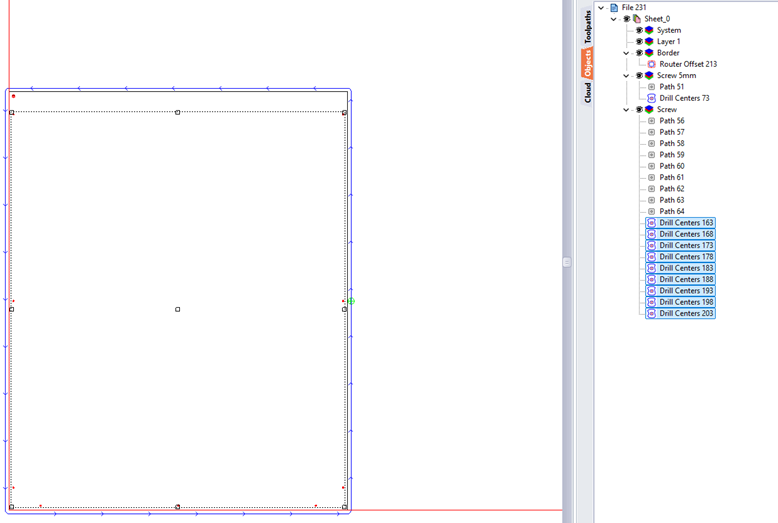

Seleção refletida na página de objetos

Inclui um menu contextual para criar, editar e eliminar percursos de ferramenta diretamente da vista de lista

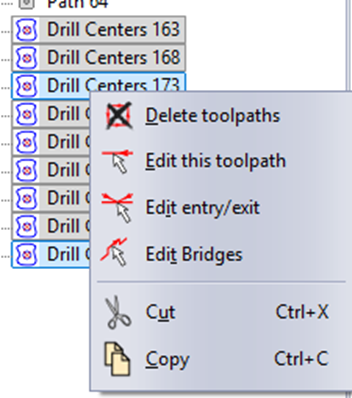

Menu contextual na página de objetos

A camada do sistema exibe grupos quando presentes no ficheiro. Ao utilizar o módulo de percursos de ferramenta automáticos, os itens agrupados herdarão o nome da peça como etiqueta do grupo.

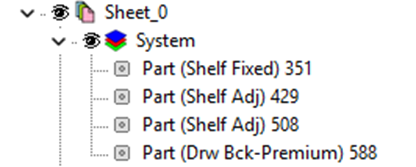

Camada do sistema da página Objetos

Os itens podem ser arrastados e soltos entre camadas e folhas para uma organização rápida

Página Nuvem

A página Nuvem recebeu um separador dentro do EnRoute Hub.

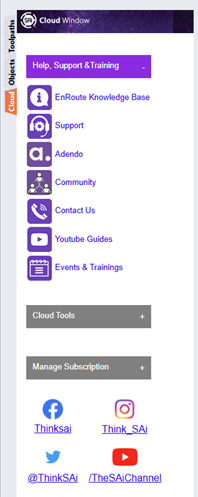

Página Nuvem no Hub

Melhorias na ordenação manual:

A ordenação manual foi alargada para suportar um controlo mais granular por camada.

• Os utilizadores podem agora definir uma ordem manual separada para cada camada, em vez de dependerem de um único sistema de ordenação global.
• Para controlar totalmente a sequência de saída, a prioridade de ordenação deve ser definida da seguinte forma:
  1. Priorizar camadas
  2. Depois Objetos

Ex.

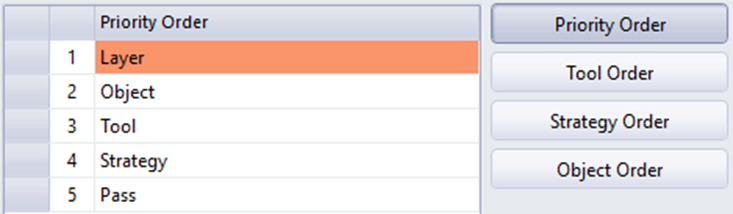

exemplo de priorização para ordenação manual por camada

Erros corrigidos

• Corrigidos desvios automáticos de perfuração que assumiam incorretamente um layout específico do banco de perfuração
• Corrigida a gravura 3D em relevo que não se aplicava corretamente ao relevo
• Corrigida a tela preta que aparecia após abrir a Visualização Quad após a criação do relevo
• Corrigidos os elementos de entrada/saída e ponte que não apareciam nas vistas em perspectiva e lateral
• Corrigidos problemas de redesenho das linhas-guia
• Corrigido o texto da ferramenta de medição que aparecia demasiado pequeno
• Corrigidas as ferramentas Superfície e Chanfro que não destacavam os contornos selecionados
• Corrigida a função Modificar Relevo que não atualizava a área de efeito e a pré-visualização
• Corrigida a criação de malha poligonal que não era apresentada corretamente
