(ver também: Visão Geral dos Caminhos)
A ferramenta Bezier (pronuncia-se Bez-ee-ay; não, não inventámos a ferramenta nem o nome) é uma ferramenta comum entre os programas de desenho. Permite desenhar e controlar linhas e curvas muito técnicas. É uma ferramenta avançada que requer muita prática para se familiarizar, mas conhecê-la pode realmente melhorar as suas capacidades de desenho.
Recomendamos que gaste alguns minutos com este jogo de puzzle para se familiarizar com o mesmo: The Bezier Game. Note que os controlos serão um pouco diferentes de Flexi, mas os conceitos são os mesmos. Abaixo estão os controlos para a ferramenta Bezier.

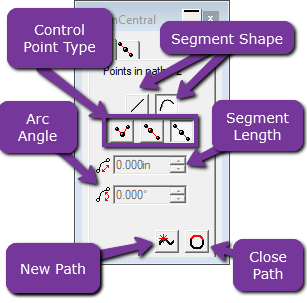

Pode localizar a ferramenta Bezier na barra de ferramentas principal. A DesignCentral irá fornecer estas opções.
Desenho de segmentos rectos utilizando a ferramenta Bezier Caminho
- Seleccionar a ferramenta Bezier Caminho.
- Clique onde o segmento vai começar na área de desenho.
- Clique onde o segmento irá terminar. Prima Shift para limitar o ângulo da linha a eixos verticais, horizontais ou angulares (45°).
- Repetir o passo 3 para criar linhas rectas adicionais.
- Carregar em Apagar para apagar o último segmento.
- Prima Esc ou clique em Caminho Novo no DesignCentral para criar um novo caminho.

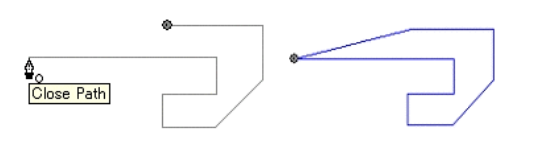

- Para fechar o caminho, colocar o cursor perto do ponto de partida e clicar quando o cursor mostrar um pequeno círculo por baixo.
Ou
- Clique Fechar caminho em DesignCentral. Isto desenhará uma linha recta do nó activo directamente para o ponto de partida e criará um caminho fechado.
Desenho de segmentos curvos utilizando a ferramenta Bezier Caminho
- Seleccionar a ferramenta Bezier Caminho.
- Clique onde o segmento vai começar na área de desenho.
- Clicar e arrastar onde o segmento irá terminar na área de desenho.
Por defeito, o novo Ponto de Controlo é simétrico. Segure o Shift e arraste para tornar o novo ponto Suave, ou Ctrl e arraste para torná-lo um Cusp. Como lembrete, reveja o artigo de Visão Geral dos Caminhos para saber o significado destes termos. - Depois de soltar o botão do rato, ainda se pode ajustar as Linhas de Direcção arrastando as Pegas de Direcção.
- Segure Shift para alterar o comprimento e o ângulo de uma Linha de Direcção, mantendo inalterado o comprimento da outra Linha de Direcção.
- Segure Ctrl para alterar o comprimento e o ângulo de uma linha de direcção, mantendo o comprimento e o ângulo da outra linha de direcção inalterados.
- Repetir o passo 3 para criar mais segmentos
- Prima Apagar para apagar o último segmento.
- Prima Esc ou clique em Caminho Novo no DesignCentral para criar um novo caminho.
- Para fechar o caminho, colocar o cursor perto do ponto de partida e clicar quando o cursor mostrar um pequeno círculo por baixo.
Ou
-
- Clique Fechar caminho em DesignCentral.
- Prima Apagar para apagar o caminho completo.
- Clique Fechar caminho em DesignCentral.
Desenho de arcos utilizando a ferramenta Bezier Caminho
- Seleccionar a ferramenta Bezier Caminho.
- Clique onde o arco vai começar na área de desenho.
- Segurar Ctrl e clicar para marcar o ponto final do arco; depois arrastar para descrever a curvatura do arco. A curvatura aumentará ou diminuirá para que o arco intercepte sempre o cursor.
- Depois de soltar o botão do rato, ainda se pode ajustar as Linhas de Direcção arrastando as Pegas de Direcção.
- Manter o Shift para alterar o comprimento e o ângulo de uma Linha de Direcção, mantendo o comprimento da outra Linha de Direcção inalterado.
- Segure Ctrl para alterar o comprimento e o ângulo de uma linha de direcção, mantendo o comprimento e o ângulo da outra linha de direcção inalterados.
- Repetir o passo 4 para criar segmentos adicionais.
- Prima Delete para eliminar o último segmento.
- Prima Esc ou clique em Caminho Novo no DesignCentral para criar um novo caminho.
- Para fechar o caminho, colocar o cursor perto do ponto de partida e clicar quando o cursor mostrar um pequeno círculo por baixo.
Ou
- Pressione Caminho Fechado em DesignCentral.
- Prima Apagar para apagar o caminho completo.
- Prima Delete para eliminar o último segmento.
