A ferramenta de desenho à mão livre permite-lhe desenhar linhas básicas reais como se estivesse a usar um lápis. Não receberá curvas de alta qualidade, mas terá controlo imediato e directo sobre a forma à medida que a desenha. Este caminho aplicará automaticamente pontos ao longo do caminho, dependendo do número de curvas desenhadas na linha.
Encontrá-lo-á na barra de ferramentas principal. Por defeito, está sob a ferramenta Bezier no folheto da ferramenta de desenho.
- Seleccione a Ferramenta de Desenho à mão livre. Clique e segure para desenhar um caminho.
- Ajustar o valor de Tolerância em DesignCentral. Quanto mais alto for o valor de tolerância, mais suave se torna o caminho. Isto irá reduzir o número de pontos criados no caminho.

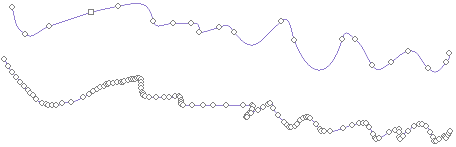

Início: Tolerância Máxima (20)
Fundo: Tolerância mínima (0) - Manter turno para criar uma linha recta.
- Segure Ctrl e arraste para trás sobre o caminho que acabou de criar para o apagar.
- Para fechar o caminho, coloque o cursor perto do ponto de partida e clique quando o cursor mostrar um pequeno círculo por baixo. Caso contrário, solte o botão do rato para terminar um caminho aberto na localização actual do cursor.
- Ajustar o valor de Tolerância em DesignCentral. Quanto mais alto for o valor de tolerância, mais suave se torna o caminho. Isto irá reduzir o número de pontos criados no caminho.
Quando soltar o botão do rato, a ferramenta irá ajustar a linha de acordo com a tolerância que seleccionou no passo 2. Poderá alterar-se mais do que pretende se o valor de Tolerância for demasiado elevado.
