Autotrace

O autotrace traça cada forma no bitmap, criando um único caminho em torno dos limites detectados de cada objecto no bitmap. É possível ajustar os seguintes parâmetros:

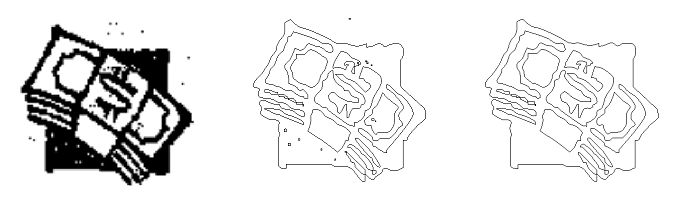

Redução de Ruído Ajusta a quantidade de ruído que é removida durante o processo de rastreio. Quando Nenhum é seleccionado, nenhum ruído será removido. A maioria remove a quantidade máxima de ruído.
Original Menos Mais
Cantos Ajusta a força com que os cantos são traçados. Quando Nenhum é seleccionado, os cantos não são recuperados. A maioria recupera a quantidade máxima de cantos.
Resolução Especifica a resolução em que uma imagem é rastreada. Pode traçar usando a resolução total de uma imagem ou 1/2, 1/4, ou 1/8 da sua resolução original. Com resoluções reduzidas o processo de rastreio é mais rápido e produz menos pontos, mas a qualidade não será tão precisa. A Optimal selecciona uma resolução baseada no tamanho da imagem para optimizar os traços.
Tolerância Controla até que ponto o rastreio segue o bitmap a ser rastreado. Os valores são de 0 a 100%. Numa imagem de alta resolução, valores mais baixos farão com que o traçado siga o bitmap mais de perto, resultando em arestas irregulares nas curvas. Valores mais altos produzirão curvas mais suaves e mais uniformes, mas alguns detalhes podem perder-se.
Estilo de canto Ajusta a forma como se desenham os cantos recuperados. O Sharp recupera a quantidade máxima de cantos afiados.
Cor Especifica a cor dos objectos vectoriais resultantes.
Imagem invertida Traços de áreas brancas.



  • Na barra de ferramentas principal, seleccionar a ferramenta Autotrace.

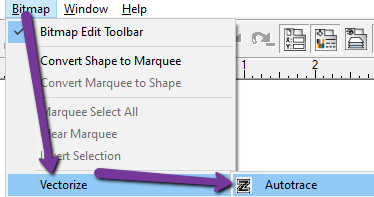

  • From the Bitmap Menu, select Vectorize > Autotrace
    mceclip2.png        mceclip3.png

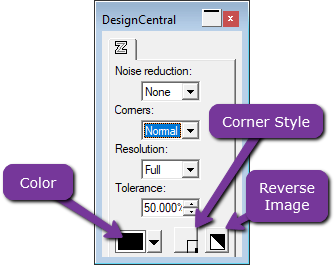

  • Ajustar os parâmetros de rastreio no separador DesignCentral - Autotrace, como mostrado acima.
  • Para rastrear todo o bitmap ou partes do mesmo:
    • Clicar no bitmap para rastrear um objecto.
    • Clicar e arrastar o cursor para criar uma caixa de delimitação rectangular. (Segure Shift para criar uma caixa de delimitação quadrada.) Rode os objectos no bitmap que pretende traçar.
    • Segure Ctrl e clique para traçar todo o bitmap.

Os objectos criados pela Autotracing serão todos wireframes. Para preencher esses objectos, tem de os seleccionar e compor.






Para melhores resultados, digitalizar a imagem a ser rastreada em escala de cinzentos (256 cinzentos) a 300-600 DPI. O rastreio de imagens digitalizadas em alta resolução criará pontos extra quando traçadas e os caminhos não serão suaves.
