Traçado da linha central

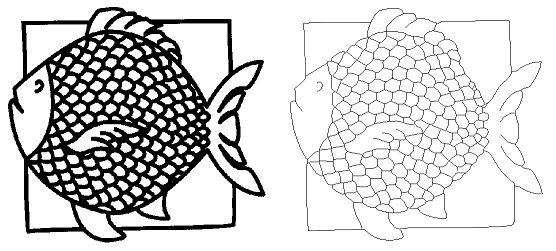

A ferramenta Centerline Trace traça uma única linha no meio de cada parte de um bitmap, e inclui uma opção para delinear quaisquer áreas que sejam mais largas do que uma largura especificada. Esta ferramenta é útil para a produção de padrões de néon, e encaminhamento e gravação de caminhos.

Apenas os bitmaps a preto e branco podem ser traçadas utilizando o traçado de linha central. Se o seu Bitmap for preto e branco e ainda não puder utilizar esta ferramenta, seleccione o bitmap e converta o modo de cor do objecto indo ao Menu Bitmap > Modo Cor > Preto e Branco.




No separador Linha central do DesignCentral, ajuste os seguintes parâmetros:


Para a explicação da tabulação Autotrace, ver Autotrace.

Passos Especifica o tamanho mínimo a ser delineado.
Caminhos estreitos Quando seleccionado, cria uma forma fechada separada em cada área totalmente fechada.
Descreve objectos grandes Quando seleccionado, traça objectos maiores com um contorno em vez de uma linha central.
mceclip4.png Especifica a cor dos objectos vectoriais resultantes.
  • A partir da barra de ferramentas principal, seleccionar a ferramenta Traçar linha central.

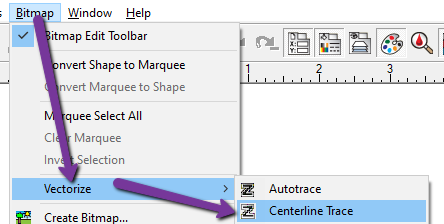

  • A partir do Menu Bitmap, vá para Vectorize > Traçado da linha central
    mceclip1.png       mceclip0.png
  • Ajustar os parâmetros de rastreio nos separadores DesignCentral - Linha central e Autotrace.
  • Para rastrear todo o bitmap ou partes do mesmo
    • Clique no bitmap para localizar um objecto.
    • Clicar e arrastar o cursor para criar uma caixa de delimitação rectangular. (Segurar Shift para criar uma caixa de delimitação quadrada.) Rodear os objectos no bitmap que pretende traçar.
    • Segure Ctrl e clique para traçar todo o bitmap.
