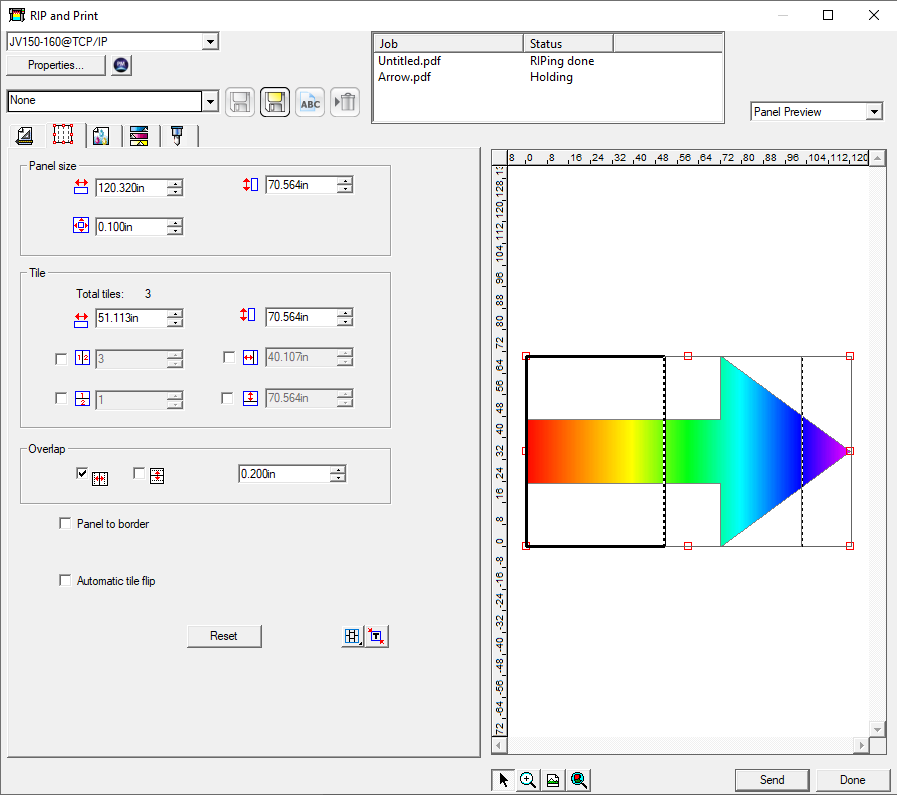

RIP e Diálogo de Impressão - Separador Painel

(ver também: Visão geral do RIP e da impressão)

Os trabalhos que são maiores do que o tamanho dos meios de comunicação devem ser ladrilhados antes da produção. O painel pode ser dividido em várias colunas e filas. Cada secção ou célula é chamada de Azulejo ou Painel.

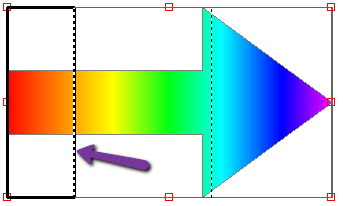

No próprio painel de pré-visualização, pode clicar e arrastar em qualquer uma das linhas para ajustar a colocação de cada borda do painel. Estes tamanhos de Painel restringem a largura máxima do material, para que não se crie acidentalmente um painel maior do que a sua impressora pode manusear.

Tamanho do painel O painel é a parte do trabalho que será dividida em azulejos e produzida pelo software. Se o painel for reduzido em tamanho de modo a não cobrir todo o trabalho, apenas as partes cobertas pelo painel serão produzidas.


Mostra a largura e a altura do painel. Para ajustar, introduza um número ou use as setas.


O tamanho da margem. A margem é a parte do painel que se estende para fora dos limites do trabalho.

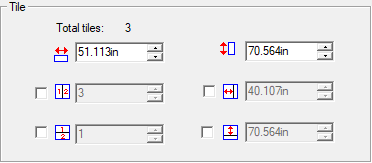

Telha Os parâmetros abaixo aplicam-se ao azulejo seleccionado.


Mostra a largura e a altura do azulejo seleccionado. Para ajustar, introduzir um número ou utilizar as setas. Note que a largura do material limitará automaticamente a largura do painel aqui.


A selecção desta opção divide o trabalho verticalmente no número de colunas especificadas. Cada coluna terá a mesma largura.


Ao seleccionar esta opção, o trabalho é dividido no número de linhas especificadas. Todas as filas terão a mesma altura.


Se souber que deseja ladrilhos de um determinado tamanho, introduza aqui os valores para a largura e altura dos ladrilhos. Todos os azulejos serão alterados para o tamanho especificado.

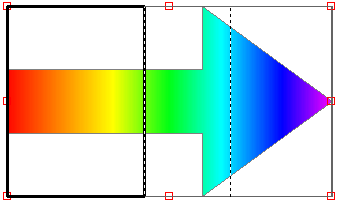

Sobreposição Especifica a quantidade de sobreposição entre filas e colunas. Ao sobrepor, é possível eliminar quaisquer espaços entre os azulejos ao montar a saída final. A sobreposição é medida como a quantidade total de sobreposição de duas filas ou colunas.


Verifique para criar uma sobreposição nas bordas verticais dos ladrilhos.


Verifique para criar uma sobreposição nas bordas superior e inferior dos ladrilhos.


A largura da sobreposição. Introduzir um número negativo para criar uma sobreposição entre azulejos.

Painel para Borda


Toda a página de desenho é automaticamente azulejada. Se a página for demasiado grande para caber no suporte seleccionado, será azulejada de modo a que cada ladrilho tenha o tamanho máximo possível.

Viragem automática do azulejo


Se for verificada a viragem automática do azulejo, todos os outros azulejos que forem impressos serão rodados 180° para que as bordas verticais adjacentes sejam sempre impressas com o mesmo lado da cabeça de impressão. Isto ajuda-os a combinar de forma limpa. Pode ver uma pré-visualização disto com a Pré-visualização do Layout ou com o Separador Geral da janela RIP e Impressão quando esta é verificada.



Modo Painel
mceclip16.png Define a direcção primária do modo painel para vertical. Isto permite que os azulejos verticais sejam divididos individualmente na horizontal
mceclip17.png Define a direcção primária do modo painel para horizontal. Isto permite que os azulejos sejam divididos individualmente na vertical.
mceclip18.png Define o modo de painel a ser ajustado tanto horizontal como verticalmente.
mceclip19.png Painel automático
Dimensiona automaticamente o painel para se adaptar ao trabalho.
