Editar definições de cor de contorno

Este artigo está em referência à opção Editar Cores de Contorno nas janelas de diálogo RIP e Imprimir e Cortar/Plote. Para mais informações, ver estes artigos:

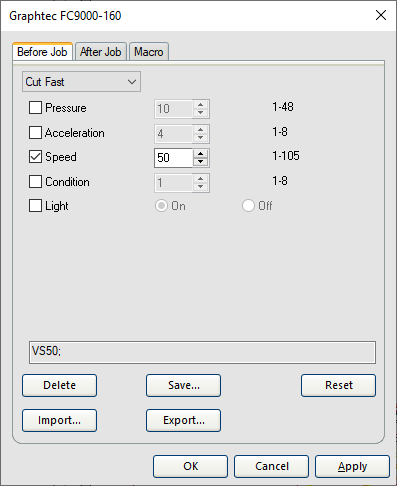

Antes de Trabalho


Ao fazer duplo clique numa cor de contorno ou clique em Editar..., abre-se um diálogo que lhe permite alterar as definições da plotter para esse contorno específico, tais como pressão, velocidade, etc. Muitos têm pré-configurações existentes. Todas as definições nesta caixa são específicas do dispositivo, o que significa que estas vêm do fabricante. Cada máquina será diferente. Quaisquer opções ou configurações que sejam específicas da plotter significa que terá de ir ao fabricante para mais informações.

Estas opções só podem editar as configurações que existem na plotter. Se desmarcar a caixa do lado esquerdo, então utilizará a configuração que existe na plotter.

Cortar Pré-definições


Listas de opções pré-definidas existentes. Plotter específico. Definir esta opção para Nenhuma significa que o plotter irá utilizar todas as configurações existentes no seu fim.

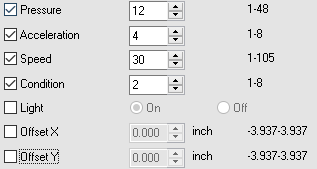

mceclip1.png Configurações de corte. Plotter specific. Desmarcar a caixa do lado esquerdo fará com que essa opção seja a predefinição para a configuração existente na plotter. Desta forma, pode optar por configurar o corte inteiramente na plotter.

Apagar


Elimina a predefinição seleccionada.

Guardar Pré-definição


Toma as configurações de corte existentes e guarda-as uma predefinição para uso frequente.

Importação e Exportação

mceclip7.png mceclip8.png

Importação e Exportação uma predefinição existente. Pode copiar estas definições para outro computador ou manter estas definições com backup.

Reiniciar


Reinicia tudo nesta janela de volta à predefinição de fábrica. Isto inclui todas as predefinições que possa ter guardado ou eliminado. Se tiver exportado uma predefinição, pode voltar a importá-la e restaurá-la.

GCode Linha de Comando

Isto lista todos os comandos de código gcode que o flexi enviará para o seu plotter para usos avançados ou resolução de problemas. Esta linha não é editável.

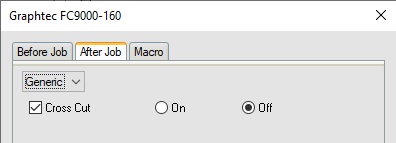

Depois de Trabalho


Alguns plotters permitem-lhe executar uma acção após a conclusão do trabalho de corte. Este separador será específico para o plotter. Consulte o manual da sua plotter ou contacte o fabricante da sua plotter para mais informações.

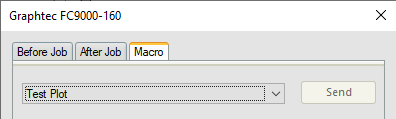

Macro


Estes enviam uma macro à sua máquina para realizar algum tipo de tarefa, tal como estender o substrato, compensar a faca, e muito mais. Estes são específicos da plotter. Seleccione a macro e clique em Enviar.
