RIP e Diálogo de Impressão - Separador Contorno

(ver também: RIP and Print Overview)

Este separador só aparecerá se o seu ficheiro contiver percursos de corte de contorno.


O resultado de um desenho com corte de contorno envolve vários passos, como se segue:

  • Crie o seu desenho no seu software e adicione uma ou mais linhas de corte de contorno.
  • A partir do menu File, seleccione RIP e Print.
  • Seleccione o separador Contorno na caixa de diálogo RIP e Imprimir.
  • Defina as opções de corte de contorno.
  • Imprima o seu desenho.
  • Cortar o contorno.

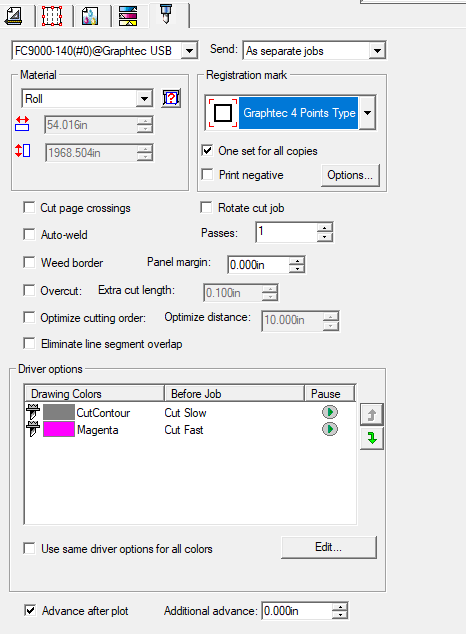

Definir as opções de corte de contorno

mceclip1.png O plotter que será utilizado para cortar o contorno.
Enviarmceclip2.png Especificar como o trabalho será enviado para o dispositivo de saída:
mceclip3.png Como trabalho híbrido Envia os dados de impressão e corte como um único trabalho. Esta opção está disponível para dispositivos híbridos de impressão/corte.
mceclip4.png Como trabalhos separados Envia dados de impressão e corte como trabalhos separados. Esta opção está disponível caso se utilizem dispositivos diferentes para corte e impressão. Esta opção é também conhecida como saída híbrida virtual.
mceclip5.png Apenas trabalhos de impressão Envia apenas o trabalho de impressão. Isto irá ignorar todas as definições nesta página e não irá gerar um trabalho de corte.
mceclip6.png Apenas trabalho de contorno Envia apenas o trabalho de corte. Isto apenas gerará um trabalho de corte e nenhuma saída de impressão; continuará a exigir as marcas de registo relevantes. Isto é especialmente útil para recortar um trabalho ou enviar duas cores para a mesma impressão como trabalhos separados.
mceclip7.png Tamanho do suporte de impressão
mceclip9.png Largura dos meios
mceclip10.png Comprimento dos meios de comunicação
mceclip11.png Tamanho da sondagem: sondagens do tamanho dos meios carregados na plotter. Esta característica só funciona para dispositivos compatíveis que sejam capazes de comunicação bidireccional, tais como dispositivos em série ou USB.

Marca de registo


Seleccione o tipo de marca de registo para o ajudar a alinhar os suportes impressos na plotter para o corte de contornos. A maioria das plotter está equipada com sensores que detectam automaticamente as marcas de registo.
A definição da cor das marcas de impressão no separador Avançado do RIP e na caixa de diálogo Imprimir determina a cor das marcas de registo.

Cortar passagens de página


Corta o limite de uma página quando a saída é ladrilhada em várias páginas.

Rodar Cortar trabalho


Permite-lhe imprimir numa direcção e cortar numa rotação de 45 graus.

Soldadura automática


Remove intersecções de objectos sobrepostos da mesma cor.

Passa


Determina quantas passagens serão feitas ao longo do trabalho de corte de contorno. O valor dos Passes define o número de vezes que a ferramenta seguirá um caminho antes de passar para o caminho seguinte.

Borda de erva daninha


Corta uma margem em torno de todos os objectos da cor seleccionada. Especificamente, isto cortará o rectângulo à volta de cada objecto. Uma nova cor cortada a preto chamada "Weed Lines" aparecerá na Drawing Color List que pode editar.

Margem de Painel


Para um único objecto, a margem do painel define a quantidade de espaço entre linhas de corte. Só funciona quando se produz mais do que um painel. (ver: Separador Painel)
Para cópias múltiplas, a margem do painel define a quantidade de espaço entre linhas de corte. Só funciona quando se produz mais do que um painel.
Sobrecortado Se seleccionado, quando o software estiver a cortar em torno de curvas fechadas, continuará a cortar em torno da curva uma segunda vez, por uma distância especificada. Isto assegura que a curva é cortada completamente, eliminando quaisquer pequenos separadores que possam sobrar.
Comprimento extra de corte A distância a que a ferramenta vai ser cortada em excesso. Na maioria dos casos, 0,1 polegada é suficiente para eliminar o separador.

Optimizar a ordem de corte


When this option is not selected, the objects are cut or plot in the order they were created. When selected, the software looks for the next object within the distance specified by the Optimize Distance field.

Optimize distance

The specified section of length before moving to the next section.mceclip20.png

Eliminar a sobreposição do segmento de linha


Quando dois objectos têm um percurso de corte de contorno que se sobrepõe, a sobreposição só será cortada uma vez.

Utilizar as mesmas opções de condutor para todas as cores


Marque esta opção para forçar todas as cores de corte de contorno a usar as mesmas opções de plotter driver.
Editar Abre as definições do condutor para antes e depois do trabalho. Pode alterar os valores para que as definições sejam enviadas para o dispositivo de saída, anulando as definições no dispositivo de saída.

Avançar depois do plotter


Verificar para levantar a faca e fazer avançar os meios de comunicação após a saída, depois reiniciar a origem. Isto evita que o plotter enrole o material de volta para a posição inicial após o corte.

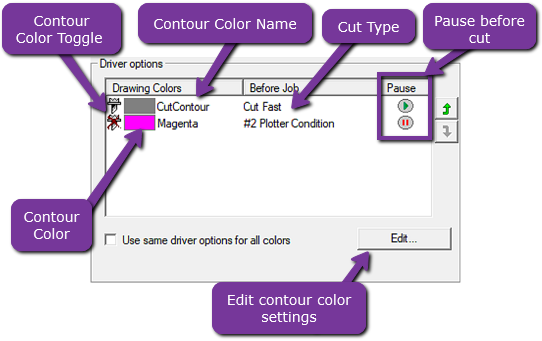

Opções do Condutor

Esta tabela listará os Cortes de Contorno estabelecidos no desenho e permitir-lhe-á aplicar configurações específicas a cada um deles. Também lhe permitirá fazer uma pausa entre as cores.


Alternância de Cor de Contorno
Liga ou desliga a respectiva cor, colocando um X vermelho através dele se estiver desligado. se estiver desligado, o trabalho de contorno irá ignorar essa cor na lista.
Cor do contorno Correspondência da cor do corte do contorno no desenho
Nome da cor do contorno Nome da cor utilizada para a cor de corte do contorno no desenho
Tipo de corte O tipo de corte que o seu plotter vai fazer ao longo desse contorno. Estes nomes são específicos para cada dispositivo diferente.

Pausa antes do corte


Isto pausa o plotter antes de fazer esse corte em particular. Isto é útil se precisar de trocar ou ajustar a lâmina antes de fazer esse corte. Haverá um prompt no Flexi que retomará o trabalho de corte quando estiver pronto. Estes estão definidos para "Play" por defeito, pelo que serão executados, a menos que clique para fazer uma pausa.
Editar Configurações de Cor de Contorno

Ver Editar definições de cor de contorno
