Build 2500024

Build 2500101

Build 2500136

Build 2500162

Build 2500191

Build 2500219

Build 2500248

Build 2500300

Build 2500325

Build 2600014

Release-Version: Build 2500024

Zurück zum Inhaltsverzeichnis

• Erkennung doppelter Geometrien

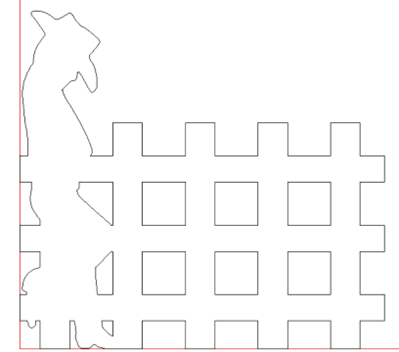

Wenn sich in Dateien, in der Regel Dateien mit Vektorgrafiken, überlappende Geometrien befinden, können bei der Werkzeugwegplanung und der G-Code-Ausgabe Probleme auftreten. Es wurde eine neue Funktion hinzugefügt, um doppelte Geometrien zu erkennen, die sich überlappen.

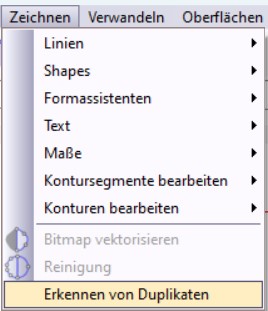

Funktion „Erkennen von Duplikate “ im Menü „Zeichnen“ und im zugehörigen Einstellungsfenster

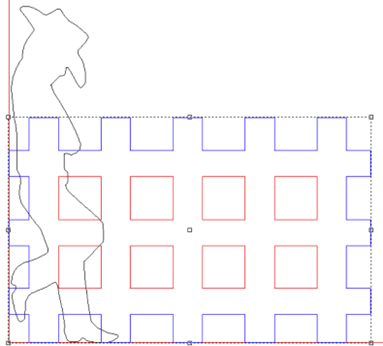

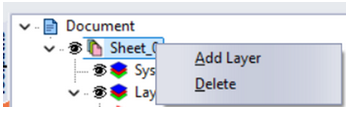

Wenn solche Geometrien erkannt werden, haben Benutzer die Möglichkeit, sie auszuwählen, zu löschen oder auf eine neue Ebene zu verschieben, um sie besser kontrollieren und organisieren zu können.

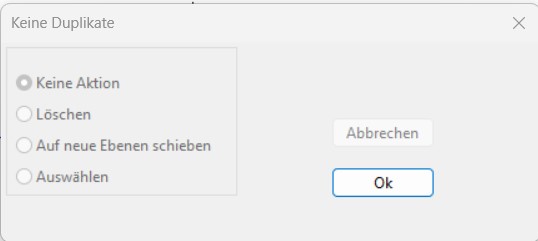

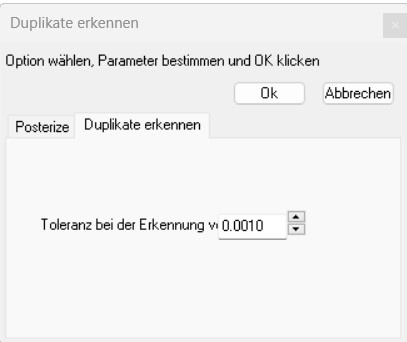

Auswahl der Folgeaktionen für „Duplikate erkennen“

• Konfigurierbare „Zone setzen“

Benutzer können jetzt „Zone setzen“ auf dem Blatt definieren, indem sie Geometrien zeichnen und entsprechend markieren . Diese Funktion verhindert, dass sich das Werkzeug durch diese eingeschränkten Bereiche bewegt. Während der Ausgabegenerierung leitet EnRoute automatisch jede Bewegung um, die sonst durch diese Zonen verlaufen würde.

Vorschau der Werkzeugpfade mit festgelegten und aktivierten „Zone setzen"


• Verbesserungen des EnRoute-Installationsprogramms

Das EnRoute-Installationsprogramm wurde verbessert, um Benutzerkonfigurationen bei Updates beizubehalten. Wenn Benutzer eine vorhandene Installation überschreiben, bleiben ihre Setup- und Konfigurationsdateien intakt, sodass ein nahtloses Upgrade gewährleistet ist.

• Verbesserung des offenen Versatzpfads: Werkzeugradius von Anfang und Ende abziehen

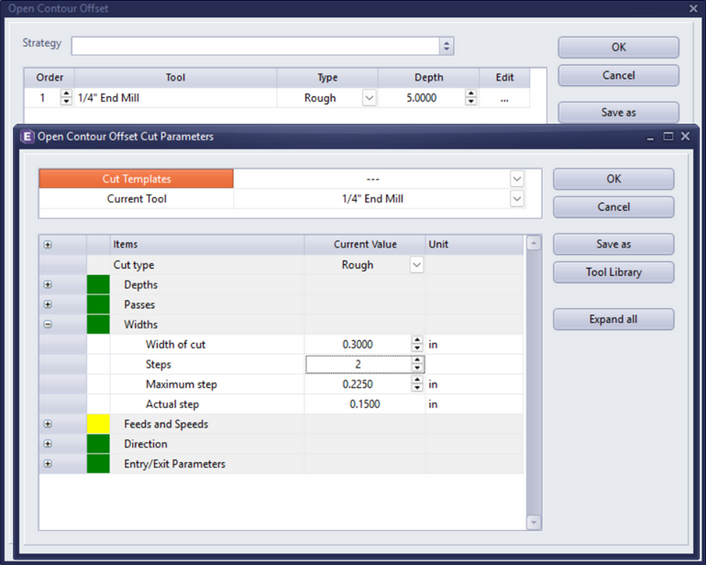

Beim Anwenden des offenen Versatzwerkzeugpfads können Benutzer jetzt den Werkzeugradius am Anfang und Ende des Pfads abziehen. Dadurch wird sichergestellt, dass die resultierende Schnittlänge genau der Länge der auf dem Bildschirm angezeigten Geometrie entspricht.

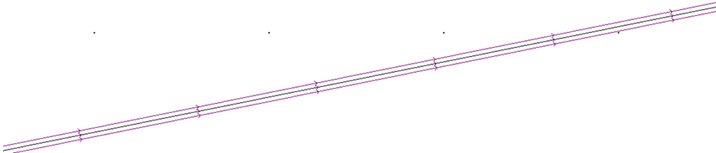

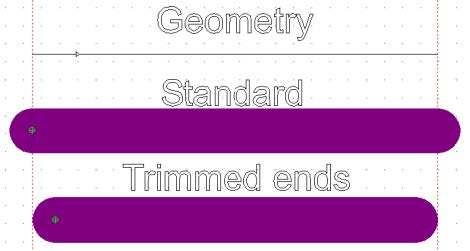

Visualisierung desselben Pfads ohne oder mit aktivierten getrimmten Enden

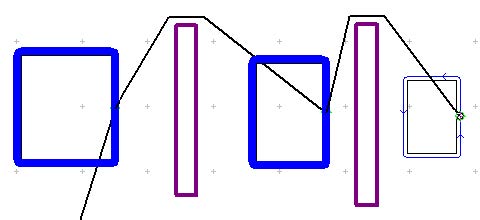

• Werkzeugpfad ohne Anheben mit 3D-Liniendefinition

Die Funktion „No-Lift-Werkzeugweg“ wurde verbessert, um Szenarien zu unterstützen, in denen eine 3D-Linieneingabe festgelegt ist. Diese Funktion funktioniert nahtlos, solange der Eintrittswinkel auf 0 eingestellt ist.

Standardlift:

Das Werkzeug hebt zwischen jedem Durchgang an

Kein Lift mit Standardoption:

Der Startpunkt des Einstichs bewegt sich dynamisch entlang des Werkzeugwegs zwischen den Durchgängen.

Kein Lift mit Ausrichtungsoption:

Der Einstich behält bei jedem Durchgang die gleichen XY-Koordinaten bei, indem er zum ursprünglichen Startpunkt zurückkehrt, ohne anzuheben

• Gleichzeitiges Importieren mehrerer Dateien

In der Import-Benutzeroberfläche können jetzt mehrere Dateien ausgewählt werden. Darüber hinaus können Benutzer in den EnRoute-Einstellungen konfigurieren, wie der Import mehrerer Dateien gehandhabt wird:

• Dateien können automatisch nebeneinander mit einer definierten Lücke platziert werden.

• Dateien können mit der linken Maustaste visuell platziert werden, um eine präzise Positionierung zu ermöglichen.

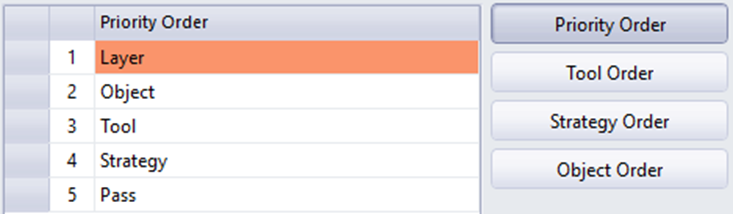

• Sortierung von Unterpfaden in der Ausgabe

Das G1-Ausgabefenster wurde um eine neue Option zur Sortierung von Unterpfaden erweitert. Dadurch können Benutzer Werkzeugpfadgruppen aufteilen und organisieren, bevor sie mit dem Sortiervorgang fortfahren, was eine effizientere Ausgabeverwaltung ermöglicht.

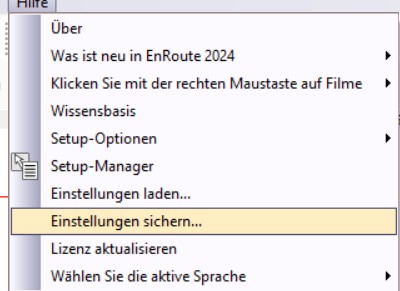

• Sicherungsoption

Benutzer können jetzt über das Hilfemenü Sicherungen erstellen.

Neue Sicherungsoption im Hilfemenü

Standardmäßig wird die Sicherung im Ordner „ProgramData“ auf dem C-Laufwerk gespeichert.

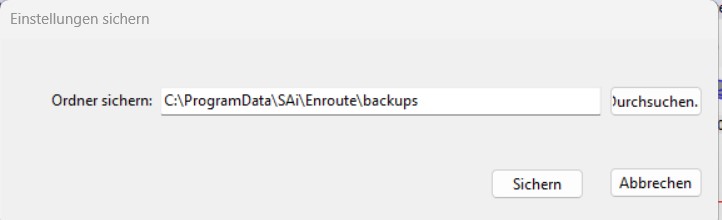

Wählen Sie den Speicherort der Sicherung über die Einstellungen aus.

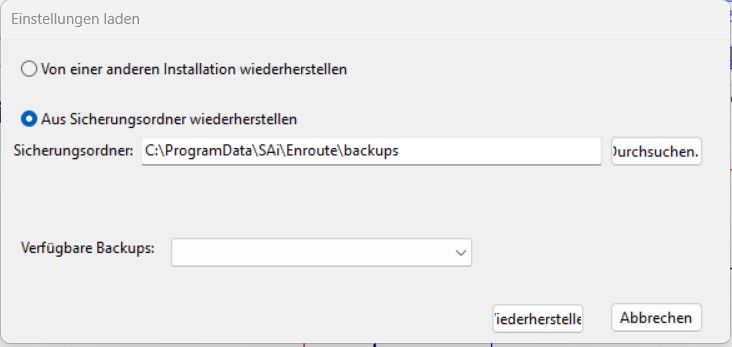

Das Laden eines Backups kann über die Option „Einstellungen laden“ erfolgen.

Es können mehrere Backups verwaltet und verwendet werden, um die Software auf einen früheren Stand zurückzusetzen

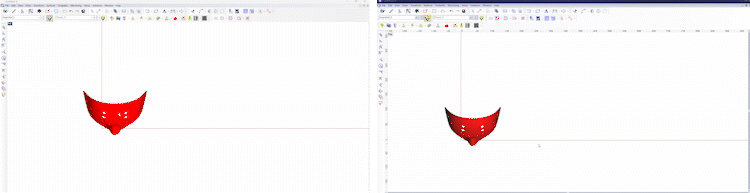

• Perspektivische Ansicht: Zoom-Verbesserung

Das Vergrößern und Verkleinern in der perspektivischen Ansicht basiert nun auf der Position des Mauszeigers und entspricht dem Verhalten anderer Ansichten, um eine intuitivere Benutzererfahrung zu ermöglichen.

Release-Version: Build 2500101

Zurück zum Inhaltsverzeichnis

• Progressives Fräsen

Die neu hinzugefügte Werkzeugbahnoption „Progressives Fräsen“ konzentriert sich darauf, während des gesamten Bearbeitungsprozesses eine gleichmäßige Werkzeugbelastung aufrechtzuerhalten. Dies wird erreicht, indem die Werkzeugbahn auf sich selbst zurückführt und in einer elliptischen Bewegung fortschreitet.

Vorschau des Werkzeugwegs für das progressive Fräsen


Je nach Größe und Form der Geometrie können Benutzer einen oder mehrere Startpunkte auswählen. Die Verwendung einer der beiden Optionen kann die Effizienz verbessern.

Option für einen einzelnen Startpunkt auf der linken Seite im Vergleich zu mehreren Startpunkten auf der rechten Seite

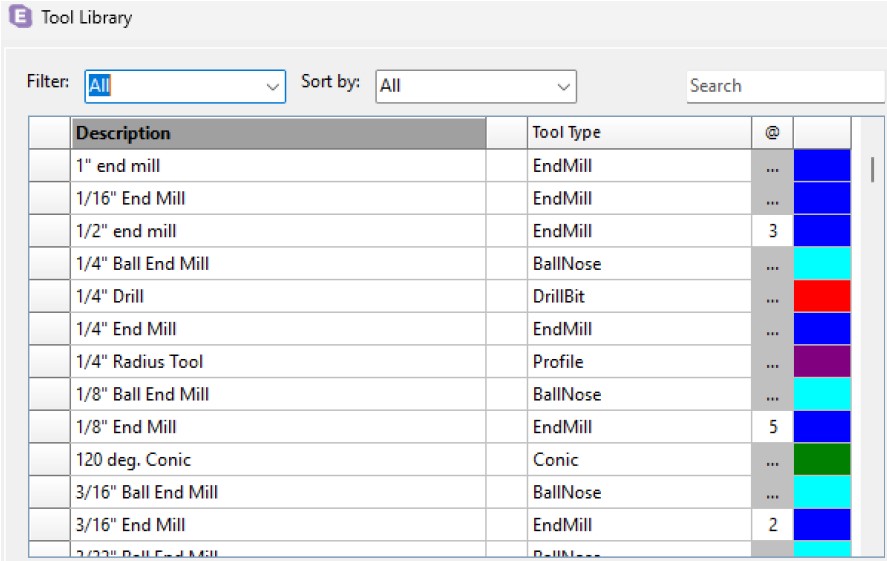

• Werkzeugsuchfeld für den Bibliotheksmanager

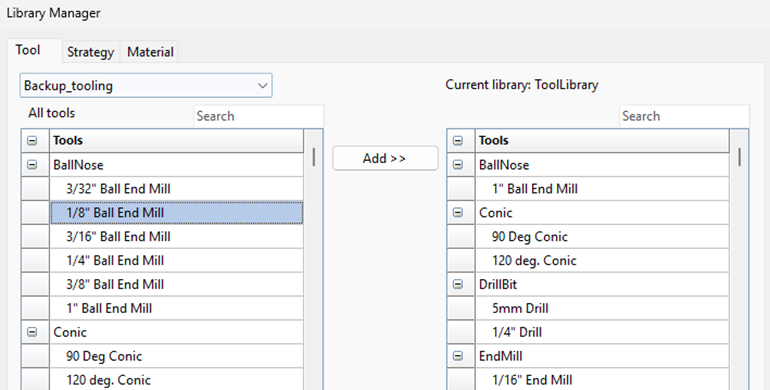

In der Bibliotheksverwaltung wurde jeder Werkzeugspalte ein Suchfeld hinzugefügt, um die Verwaltung der Werkzeuge einfacher und effizienter zu gestalten. Vorschau der Bibliotheksverwaltung mit Suchfeldern über jedem Listenfeld

• Der Abschnitt „Werkzeugreihenfolge” im Ausgabefenster zeigt nun auch die Positionen der Bohrer an

Der Abschnitt „Werkzeugreihenfolge” im Ausgabefenster zeigt nun auch die Positionen der Bohrer an, wenn für Ihren Postprozessor eine Bohrerbank aktiviert ist.

Vorschau der Bohrposition in der Registerkarte „Werkzeugreihenfolge“ (G1-Ausgabe)

Entsprechend dem Verhalten des Werkzeugwechslers wird durch Klicken auf das Feld „Bohrposition“ das Menü „Bohrbank“ angezeigt.

Release-Version: Build 2500136

Zurück zum Inhaltsverzeichnis

• Neuer Werkzeugtyp „Fase

Ein neuer Werkzeugtyp ‚Fase‘ wurde zu den folgenden Werkzeugwegalgorithmen hinzugefügt:

• Taschen (Insel, Schraffur, …)
• Gewindeschneiden
• Fräsversätze

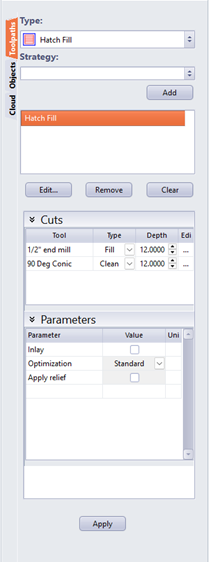

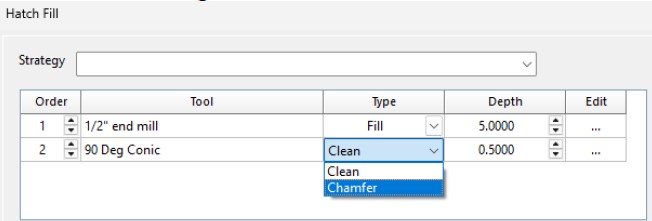

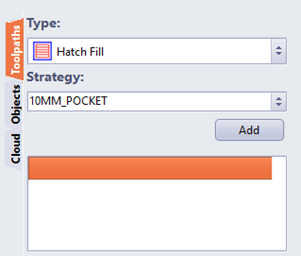

Auswahl des Fasetyps in den Einstellungen für den Werkzeugweg der Schraffurfüllung

Mit konischen Werkzeugen können Benutzer nun ganz einfach scharfe Kanten entfernen oder eine größere Fase hinzufügen, indem sie diesen neuen Werkzeugtyp auswählen.

Wichtige Details

• Um bestimmte Fasenbreiten zu erzielen, müssen Mindesttiefen festgelegt werden.
• Die Tiefe kann über den Mindestwert hinaus erhöht werden, um ein Schneiden mit der Werkzeugspitze zu vermeiden und stattdessen die Materialkante mit der Seite des Bohrers zu bearbeiten.

Einstellung der Fasenbreite unter den Parametern für den Schraffurschnitt

Zum Entfernen von Graten und für glattere Ergebnisse können auch Kugelfräser ausgewählt werden, wodurch zusätzliche Nachbearbeitung entfällt.

• Vorschubgeschwindigkeit für letzten Durchgang beim Brückenabschneiden

Die Vorschubgeschwindigkeit für den letzten Durchgang gilt jetzt auch für die Option „Automatisches Brückenabschneiden“.

• Diese Vorschubgeschwindigkeit bestimmt, wie schnell die Brücken am Ende des Auftrags weggefräst werden.
• Wenn keine Vorschubgeschwindigkeit für den letzten Durchgang angegeben ist, verwendet das System die Standardvorschubgeschwindigkeit.

• Dateien durch Klicken und Ziehen importieren

Benutzer können nun (lesbare) Dateien importieren, indem sie sie einfach in die Benutzeroberfläche ziehen und dort ablegen.

• Werkzeugwechsler über Werkzeugbibliothek zugänglich

Benutzer können nun direkt über das Werkzeugbibliotheksmenü (F5) auf den Werkzeugwechsler zugreifen.

Release-Version: Build 2500162

Zurück zum Inhaltsverzeichnis

• Schnelle Texturvorschau

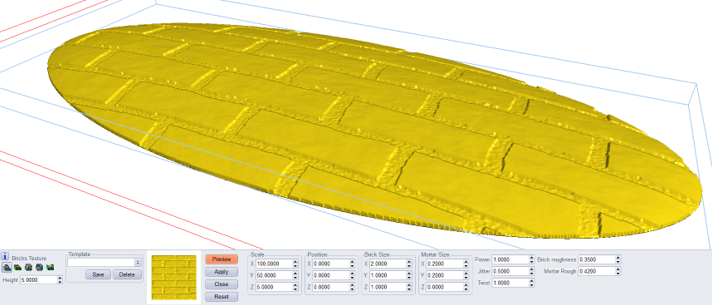

  Wir haben die Vorschauoption in die Schnelltexturfunktion integriert, sodass Benutzer nicht mehr zuerst die Geometrien generieren, die Werkzeugwege anwenden und das 3D-Rendering starten müssen.

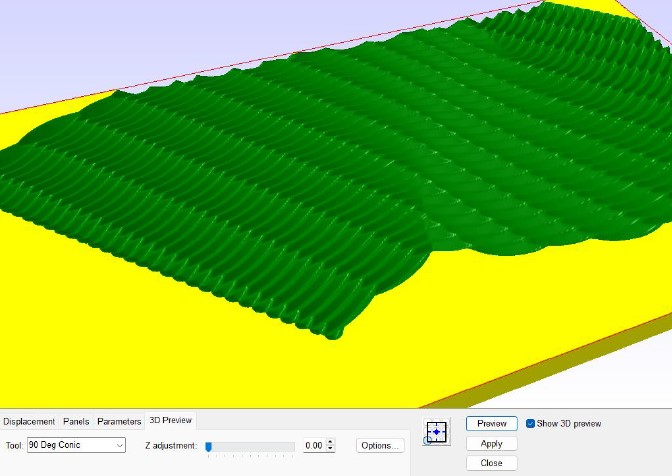

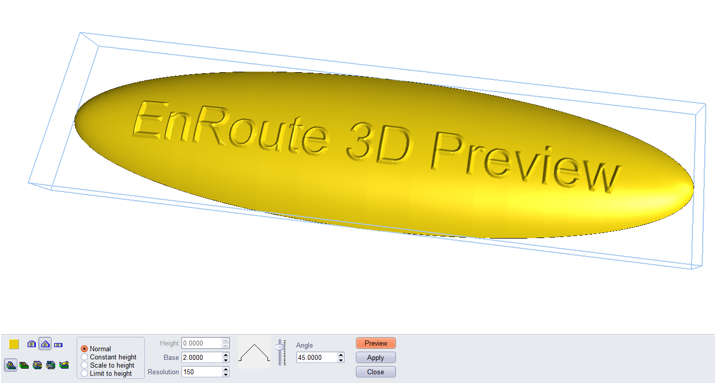

  3D-Vorschau aus der Schnelltexturfunktion

  Auf der Registerkarte „3D-Vorschau“ können Benutzer das Werkzeug für die Vorschau auswählen und mit dem Schieberegler für die Z-Anpassung die Schnelltextur weiter in das Material versenken.

  Über die Schaltfläche „Optionen“ werden die Rendering-Optionen angezeigt..

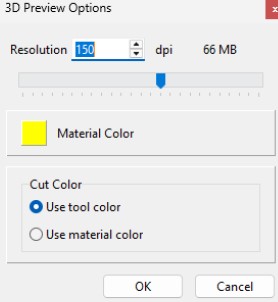

  3D-Vorschau-Rendering-Optionen

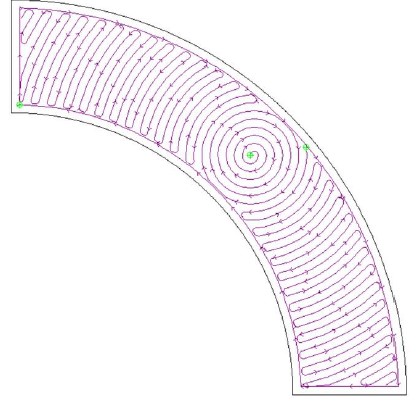

• Progressive Fräsverfeinerung

Hinzugefügte Parameter:

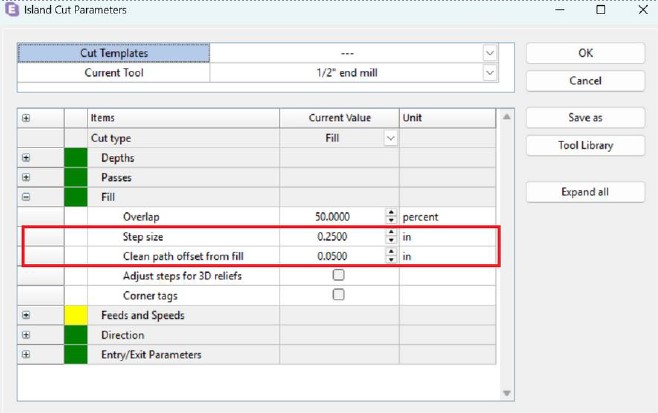

Schrittweite ermöglicht die Eingabe eines Abstandswerts pro Schritt. Die Überlappung wird dann durch die Schrittweite definiert (und umgekehrt).

Versatz des Reinigungswegs vom Füllweg ermöglicht es dem Benutzer, die Materialmenge zu steuern, die mit dem Reinigungsteil dieses Werkzeugwegs entfernt wird. Durch Erhöhen dieser Variablen wird der „Füllweg“ nach innen verschoben, sodass mehr Material durch den Reinigungsdurchgang entfernt werden kann.

Das Kontrollkästchen „Bidirektional“ entfernt Richtungsbeschränkungen aus der Richtungsvariablen des Werkzeugwegs. Anstatt vorwärts zu gehen und dann zurück, verläuft der Werkzeugweg nun zwischen den einzelnen Schritten hin und her..

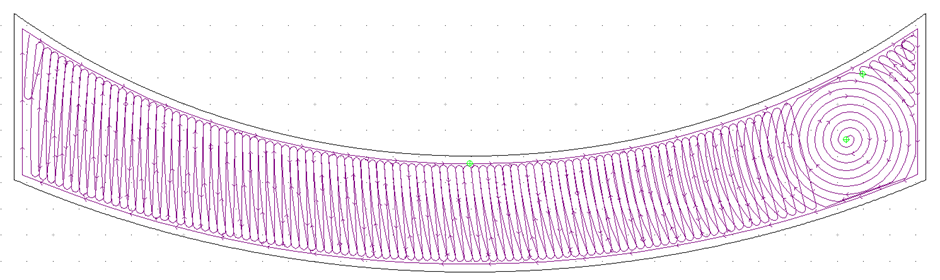

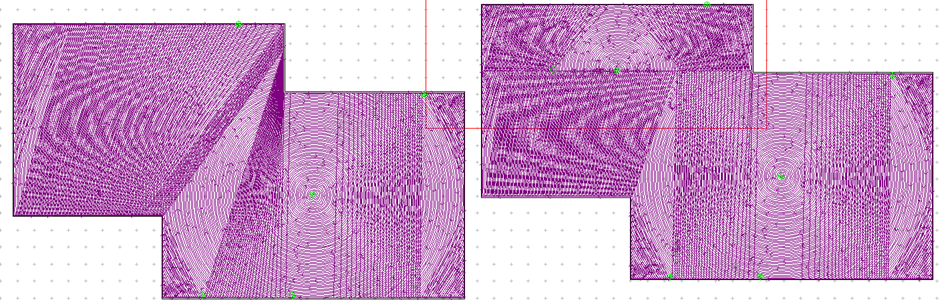

Progressives Fräsen in beide Richtungen

• Einstellung für bevorzugte Brückenposition

Benutzer haben nun die Möglichkeit, die bevorzugte Position für Brücken ähnlich wie für den Ein- und Austritt festzulegen

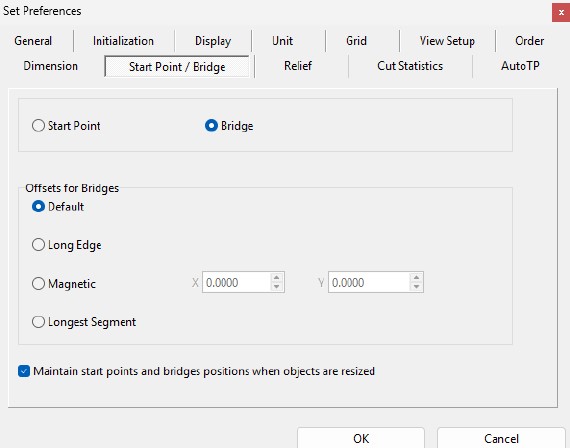

Einstellungen für Brückenstartpunkte

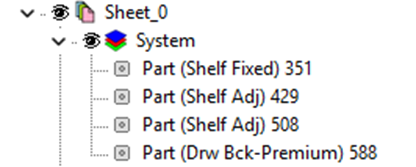

• UI-Aktualisierung für die Spalte „Teilname“ auf der Registerkarte „Teile“

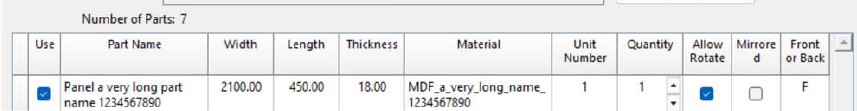

Die Spalte passt sich nun an lange Teilnamen an, indem der Text umgebrochen wird..
Teilname mit Textumbruch zur Anpassung an lange Teilnamen

Benutzer können die Breite der Spalte auch manuell anpassen.

• Aktualisierung der Etikettenanwendung

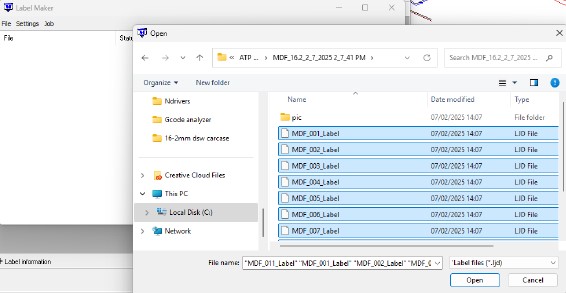

  • Labelmaker: Benutzer können nun mehrere Etikettendateien auswählen, die nacheinander an den Etikettendrucker gesendet werden sollen.
    . Mehrfachauswahl von Etikettendateien im LabelMaker

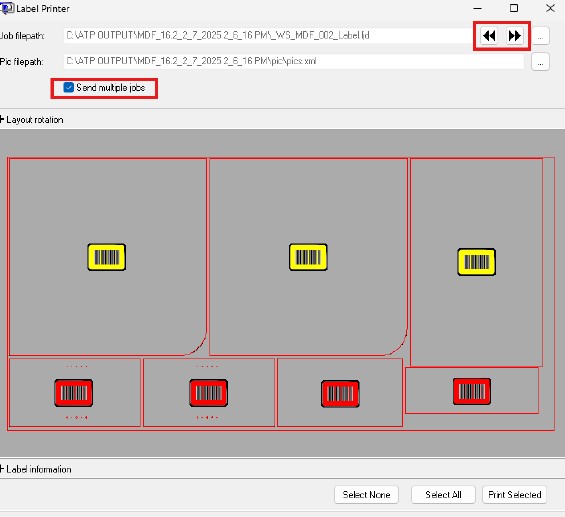

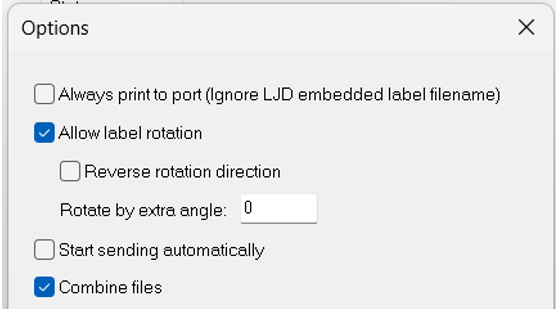

  • LabelPrinter: Benutzer können nun Etiketten aus mehreren Etikettendateien zum gleichzeitigen Drucken senden

    Die Fähigkeit des LabelPrinters, mehrere einzelne Etiketten aus verschiedenen Etikettendateien zu senden
  • Etikettenanwendungen sind nun auf eine einzige Instanz beschränkt, anstatt mehrere Instanzen zu öffnen.

Release-Version: Build 2500191

Zurück zum Inhaltsverzeichnis

• Schweißverbindungen kombinieren

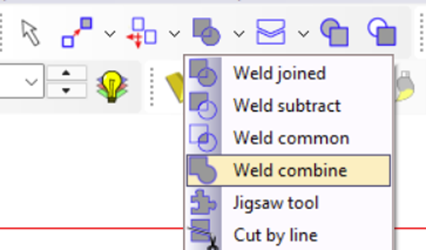

  Eine neue Schweißoption ermöglicht es Benutzern, Geometrien effektiver zu kombinieren. Dabei werden nun Geometriegruppen berücksichtigt, sodass die Einfassung und die Lochlogik erhalten bleiben.



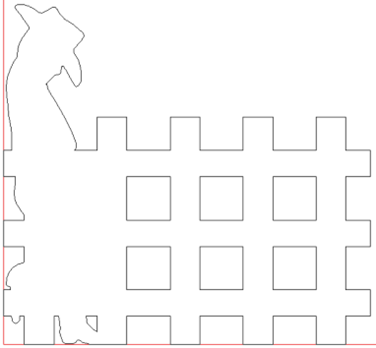

  Original-Konturen

   Schweißverbindungen kombinieren vs. Schweißverbindungen verbinden

• Geometrie – Mittellinegenerator

  Unter den Versatzoptionen können Benutzer nun Mittellinien für ausgewählte Geometrien generieren.

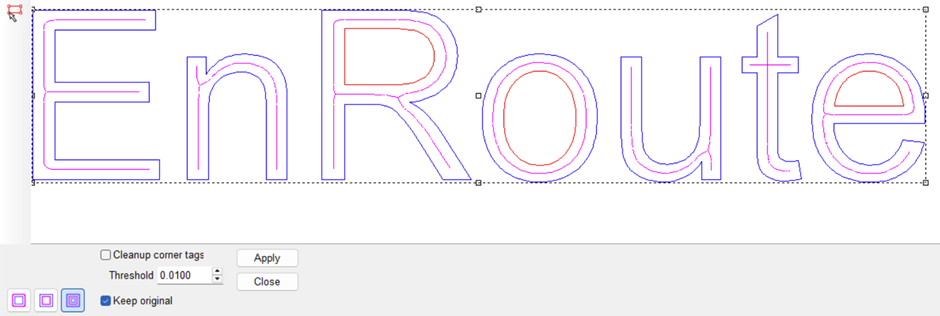

   Ansicht der generierten Mittellinie



• Werkzeugwechsler – Werkzeugliste filtern

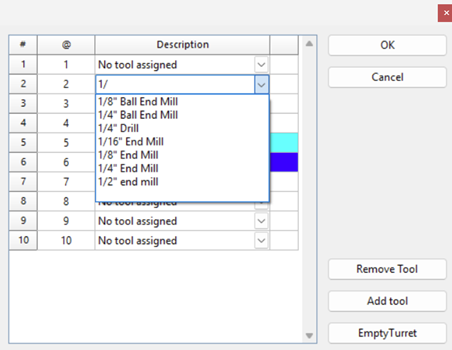

  Benutzer können nun direkt in einen Werkzeugwechsler-Steckplatz eingeben, um die Dropdown-Liste zu filtern, wodurch die Werkzeugauswahl schneller und effizienter wird.


  Werkzeugfilterung in der Werkzeugwechsler-Einrichtung

• Verbesserung der Daisy-Chain

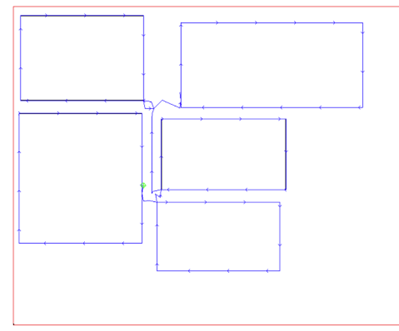

  Die Daisy-Chain-Funktion unterstützt nun Werkzeugwege, die weiter voneinander entfernt sind. Darüber hinaus kann die Toleranzeinstellung in den EnRoute-Einstellungen angepasst werden.


  Daisy-Chain-Verkettung akzeptiert jetzt mehr Abstand zwischen Objekten

• Aktualisierung des Etikettendruckers

  Durch Doppelklicken auf ein Etikett in der Etikettendrucker-Anwendung wird es jetzt direkt zum Drucken gesendet.


• Lizenzfehler – Speichern vor dem Schließen

  Die Software wird nicht mehr sofort geschlossen, wenn ein Lizenzfehler auftritt. Benutzer haben jetzt die Möglichkeit, vor dem Beenden alle nicht gespeicherten Arbeiten zu speichern.


• Verbesserungen bei der Werkzeugwegbearbeitung

  Die Generierung und Bearbeitung von Werkzeugwegen wurde optimiert, um eine flüssigere Leistung und eine bessere Reaktionsfähigkeit zu erzielen.

Release-Version: Build 2500219

Zurück zum Inhaltsverzeichnis

• Automatisches Hinzufügen von Löchern zu Text

Mit der neuen Funktion „Löcher zu Text hinzufügen“ können Benutzer nun automatisch Löcher zu Text hinzufügen, wodurch der Entwurfsprozess für Beschilderungen, Routenplanung und andere schnittfertige Anwendungen optimiert wird.

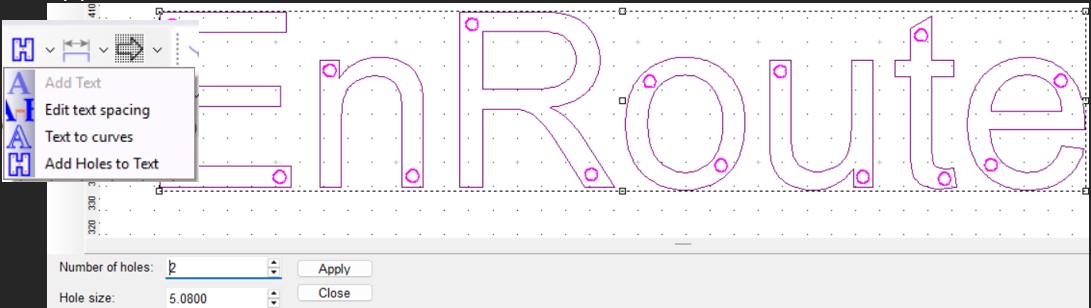

Funktion zum automatischen Hinzufügen von Löchern

• Verbesserte Qualität der 3D-Eckengravur

Um die Gravurqualität in 3D-Ecken zu verbessern, können Benutzer nun anstelle der Vorschubgeschwindigkeit die Eintauchgeschwindigkeit wählen, was eine gleichmäßigere und kontrolliertere Bewegung in detaillierten Bereichen ermöglicht.

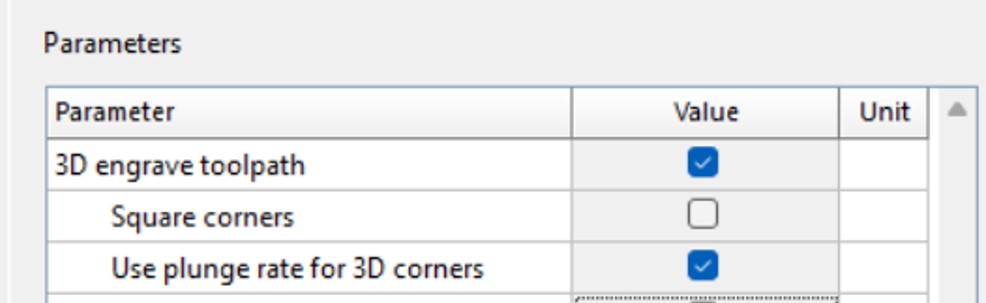

Neue Umschaltfunktion „Eintauchtiefe verwenden“

• Einfacherer Support mit dem Support-Datei-Generator

Der neu eingeführte Support-Datei-Generator unterstützt Benutzer beim Sammeln aller relevanten Dateien und beim Packen dieser Dateien in eine ZIP-Datei, wenn sie sich an den technischen Support wenden. Basierend auf dem ausgewählten Thema wird automatisch ein Standardsatz der erforderlichen Dateien zusammengestellt – andere müssen möglicherweise manuell hinzugefügt werden –, um eine effiziente und genaue Fehlerbehebung zu gewährleisten.

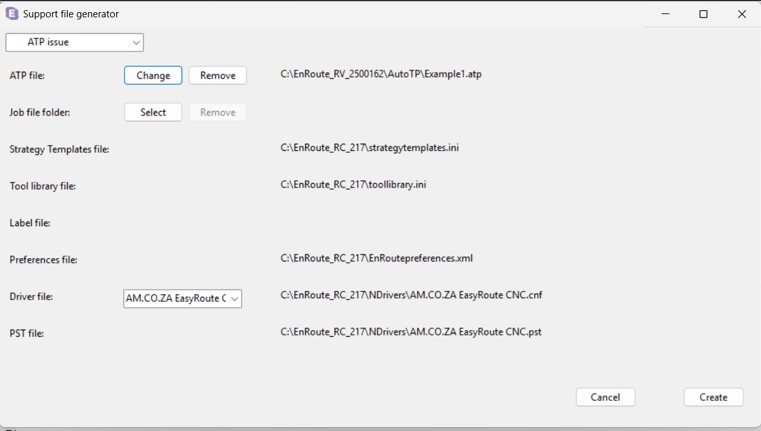

Support-Datei-Generator

• Dimensionseinstellungen für leichteren Zugriff verschoben

Die Dimensionseinstellungen wurden aus dem Menü „Einstellungen“ in den Funktionsdialog verschoben, was schnellere Anpassungen ermöglicht und den Arbeitsablauf insgesamt verbessert.

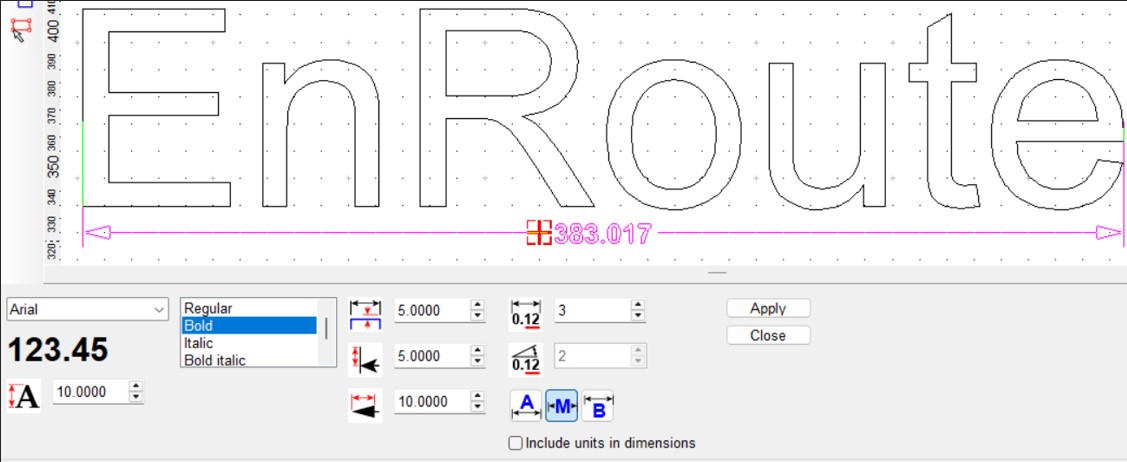

Dimensionseinstellungen im Funktionsdialog

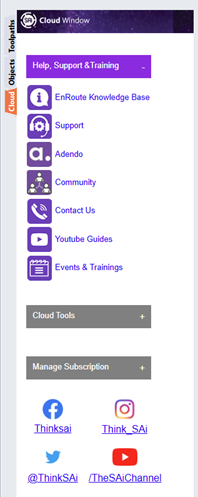

• In Cloud archivieren

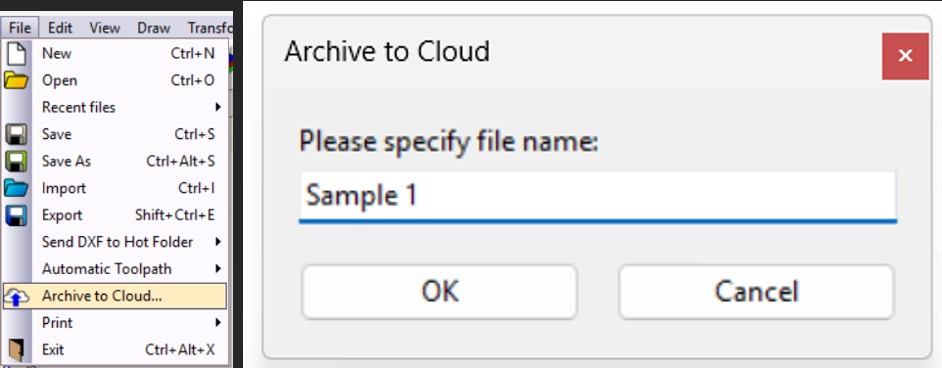

Benutzer können Dateien jetzt direkt in ihrem Cloud-Konto archivieren, was die Sicherung, Organisation und den Zugriff auf Projekte von überall aus erleichtert.

Archivierung in der Cloud

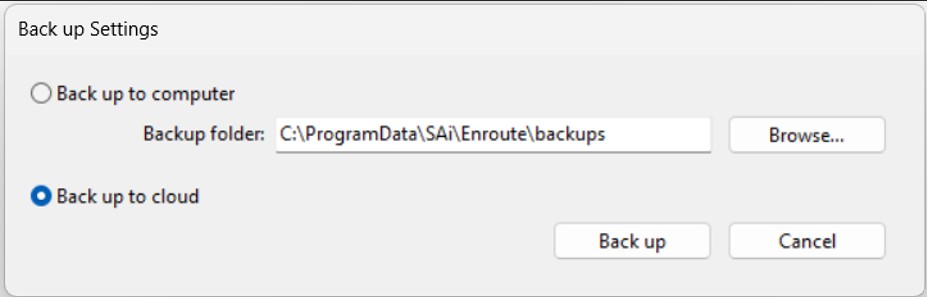

• Cloud-Sicherung für Einstellungen

Benutzer können ihre Einstellungen jetzt in der Cloud sichern, was eine einfache Wiederherstellung und Konsistenz auf allen Geräten gewährleistet.

Sicherungsdialog

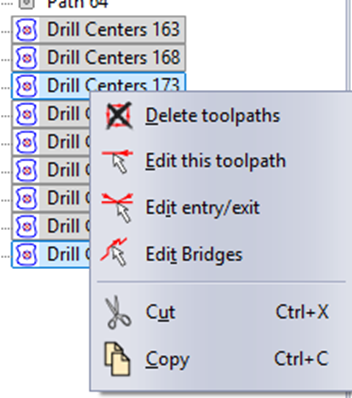

• Zugriff auf Werkzeugweg-/Bemaßungsoptionen durch Doppelklick

Durch Doppelklicken auf einen Werkzeugweg oder eine Bemaßung wird nun das entsprechende Bearbeitungsmenü geöffnet.

• Verbesserte Importverarbeitung

Importierte Objekte werden jetzt als gruppierte Elemente geöffnet, wodurch sie einfacher ausgewählt, verschoben und platziert werden können, was den Arbeitsablauf nach dem Import optimiert.

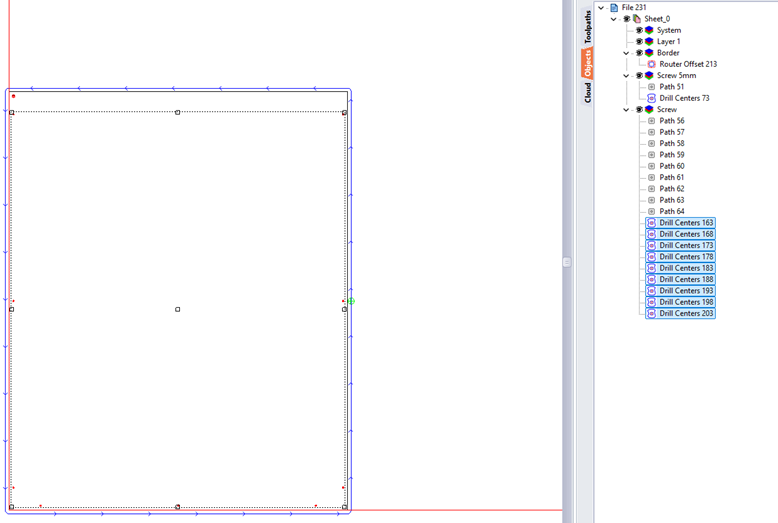

• Gruppierte Objekte bleiben nach der Werkzeugwegerstellung gruppiert

Wenn Werkzeugwege auf gruppierte Objekte angewendet werden, bleiben diese nun gruppiert, sodass sich Designs mit Werkzeugwegen einfacher verwalten, verschieben und bearbeiten lassen, ohne dass die Struktur verloren geht.

Release-Version: Build 2500248

Zurück zum Inhaltsverzeichnis

• Etiketten bleiben nach dem ATP-Prozess verfügbar

Wenn Aufträge mit ATP verarbeitet werden, bleiben Etiketten nun mit den bearbeiteten Teilen verknüpft. Das bedeutet, dass EnRoute die Etiketten neu generiert, um sie an den aktualisierten G-Code anzupassen, wenn ein Benutzer Teile manuell neu verschachtelt und mit G1 erneut ausgibt. Das Ergebnis ist, dass Etiketten immer korrekt positioniert sind und keine Gefahr besteht, dass Teile auf dem Bogen und ihre Etiketten nicht übereinstimmen.

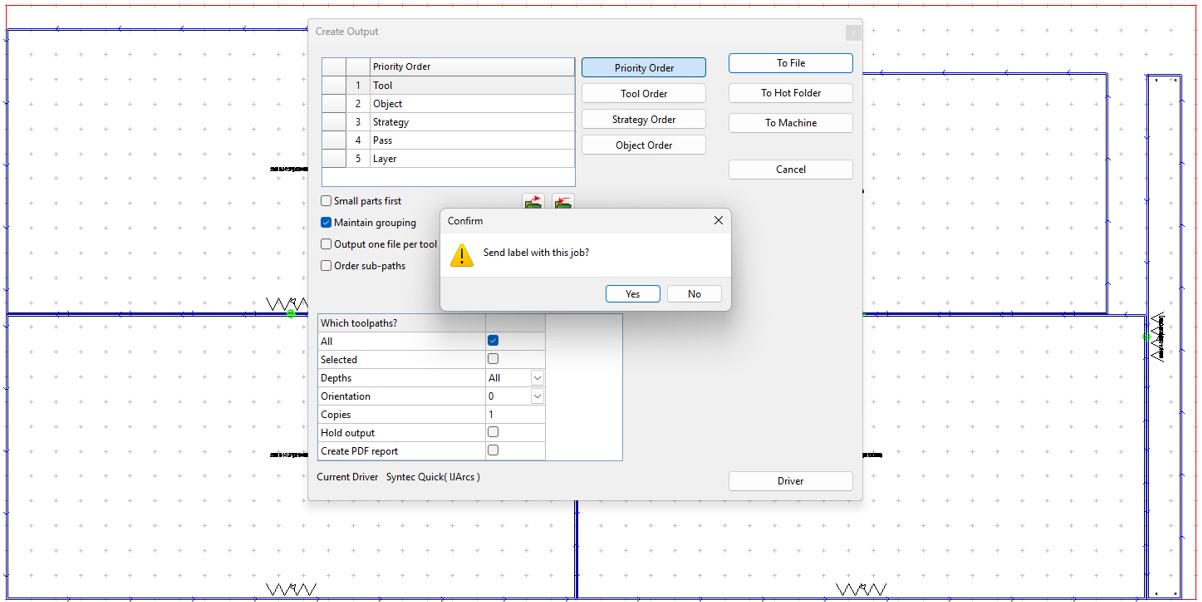

Bei der Ausgabe mit G1 einer von ATP generierten EnRoute-Datei, die Etiketteninformationen enthält, wird der Benutzer gefragt, ob er auch die Etiketten ausgeben möchte. Die Verknüpfung zwischen Teilen und Etiketten bleibt aktiv, bis EnRoute geschlossen wird.

Etikettenabfrage bei der Ausgabe mit G1


• Gravuroption zur Gewährleistung des bidirektionalen Schneidens

Mit einem neuen Kontrollkästchen können Benutzer beim Gravieren eine bidirektionale Werkzeugbahn erzwingen. Selbst wenn ein einziger Werkzeugdurchgang ausreicht, um das Material zu bearbeiten, schneidet das Werkzeug auch in die entgegengesetzte Richtung. Dies gewährleistet eine gleichbleibende Schnittqualität auf beiden Seiten des Gravurpfads, was zu glatteren Kanten und einer gleichmäßigeren Oberfläche führt.

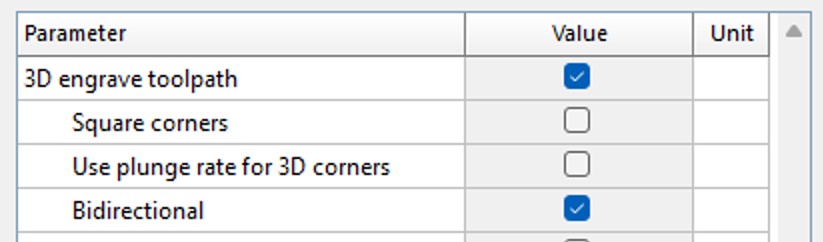

Kontrollkästchen „Bidirektional“ unter den 3D-Gravuroptionen

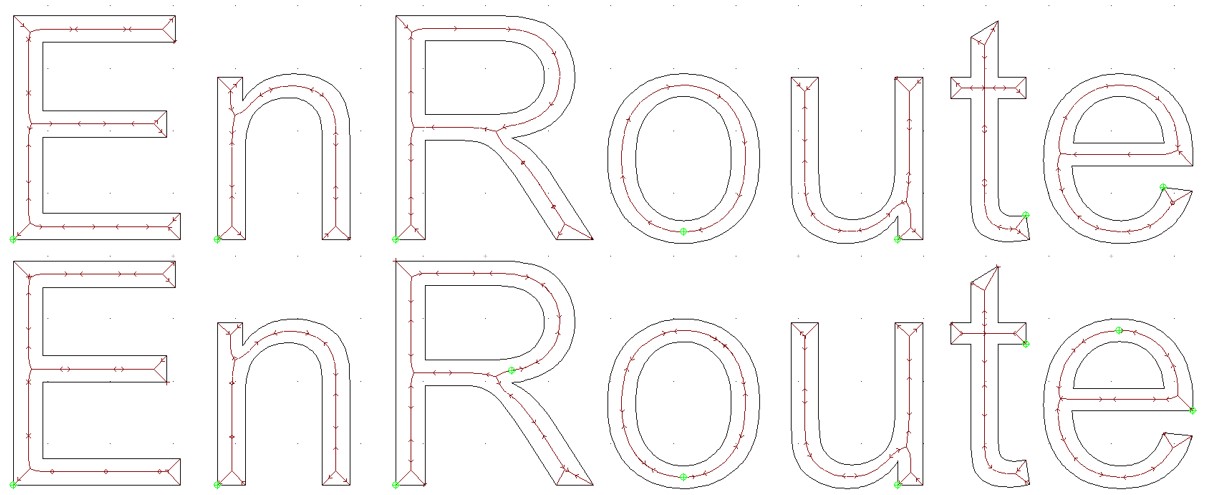

Ohne und mit bidirektionaler Durchsetzung


• Rechtsklick auf die Option „Ansicht“

Zusätzlich zum Doppelklick auf die Schaltfläche „Ansicht“, um die Vierfachansicht zu öffnen, können Benutzer nun auch mit der rechten Maustaste auf die Schaltfläche klicken, um schnell zwischen den verfügbaren Ansichten zu wechseln.

Release-Version: Build 2500300

Zurück zum Inhaltsverzeichnis

• Mehrseitiger Auftrag

Benutzer können nun zusätzlich zum Standard- und doppelseitigen Auftragstyp auch den mehrseitigen Auftragstyp auswählen.

Dieser neue Auftragstyp ermöglicht eine effizientere Bearbeitung auf Systemen, die mit Aggregatwerkzeugen oder Seitenfräsmotoren ausgestattet sind.

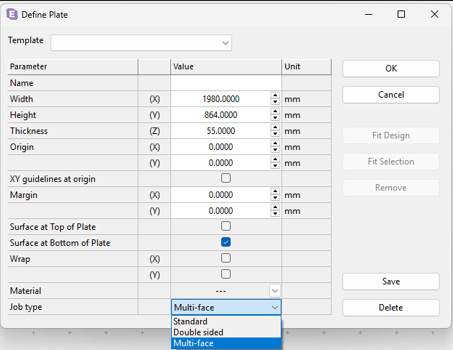

Plattendefinition mit hinzugefügtem Auftragstyp

Es wurden zusätzliche Ansichten hinzugefügt, um die Konstruktion und die Erstellung von Werkzeugwegen auf jeder Seite des Materials zu unterstützen.

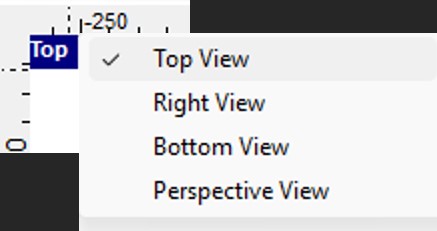

Ansichtsauswahl durch Rechtsklick auf die aktive Ansicht

Zeichnen, Bearbeiten und Werkzeugwegberechnung auf jeder Seite des Materials werden nun vollständig unterstützt, ebenso wie die meisten anderen EnRoute-Funktionen.

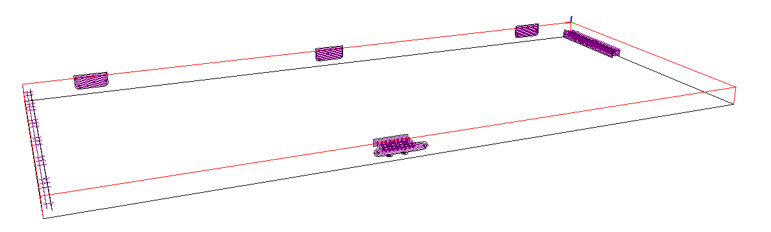

Perspektivische Ansicht eines Mehrflächen-Auftrags

Für die Konstruktion und Positionierung können Benutzer einfach ein Objekt auswählen und es auf eine andere Seite verschieben oder kopieren. Das Objekt wird automatisch neu positioniert und ausgerichtet, um es an die ausgewählte Fläche anzupassen.

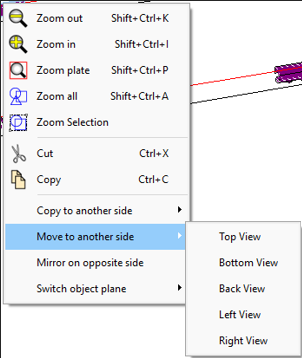

Kontextmenü mit „Verschieben“, „Kopieren“ und „Ebene wechseln“.

Bei der Arbeit mit importierten Geometrien befinden sich Objekte möglicherweise bereits in der richtigen Position, müssen jedoch der entsprechenden Seite zugewiesen werden. In solchen Fällen können Benutzer einfach die Ebene wechseln – dadurch wird die Geometrie zugewiesen, ohne ihre Position zu verändern.

Das Einrichten von Aggregaten ist ganz einfach:

• Weisen Sie Werkzeuge einem Steckplatz zu, der der Aggregatkonfiguration entspricht.

• Geben Sie bei Bedarf Versätze ein.

• Klicken Sie zur Bestätigung auf „Speichern“.

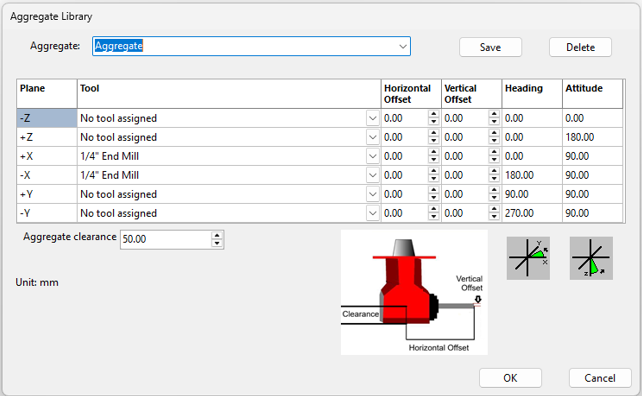

Menü „Aggregatbibliothek“

Bei der Ausgabe eines vorbereiteten Auftrags wählt EnRoute nun automatisch die entsprechenden Aggregate aus, sofern diese verfügbar sind.

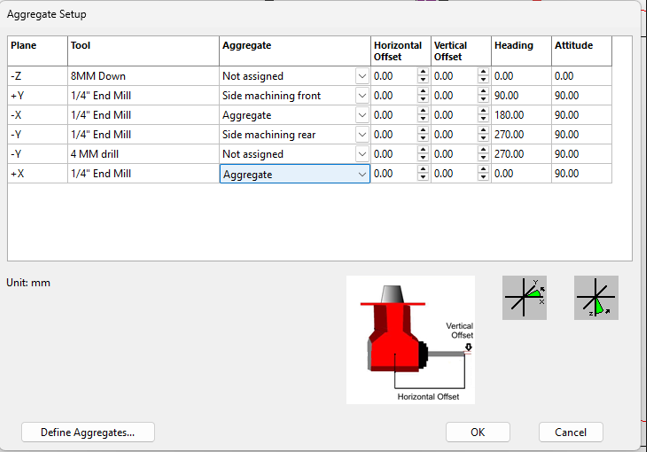

Fenster „Aggregateinrichtung“ beim Erstellen der Ausgabe

Stellen Sie wie immer vor der Ausgabe sicher, dass sich die Werkzeuge an der richtigen Position im Werkzeugwechsler befinden.

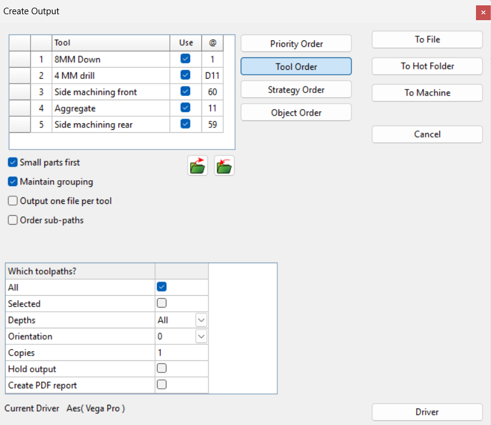

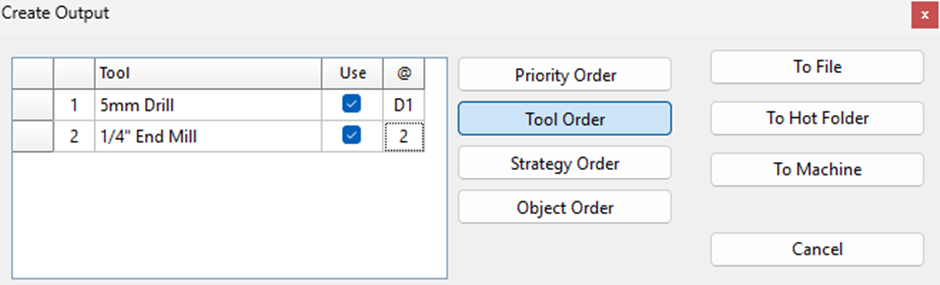

Ausgabefenster mit ausgewählter Werkzeugreihenfolge und angezeigten Positionen

Release-Version: Build 2500325

Zurück zum Inhaltsverzeichnis

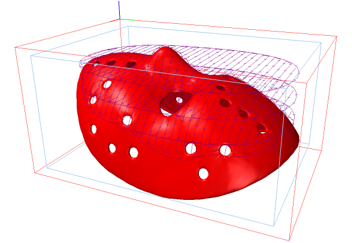

• Reliefschneiden auf X-, Y- und Z-Achsen

Sie können nun Reliefs entlang jeder Primärachse – X, Y oder Z – schneiden. Dies bietet Ihnen weitaus mehr Flexibilität bei der Vorbereitung von 3D-Teilen und beschleunigt Arbeitsabläufe, die auf Schnitte basieren.

Neue Einstellungen im Menü „Reliefschneiden“ ermöglichen die Festlegung von Schnitten auf X- und Y-Achse.

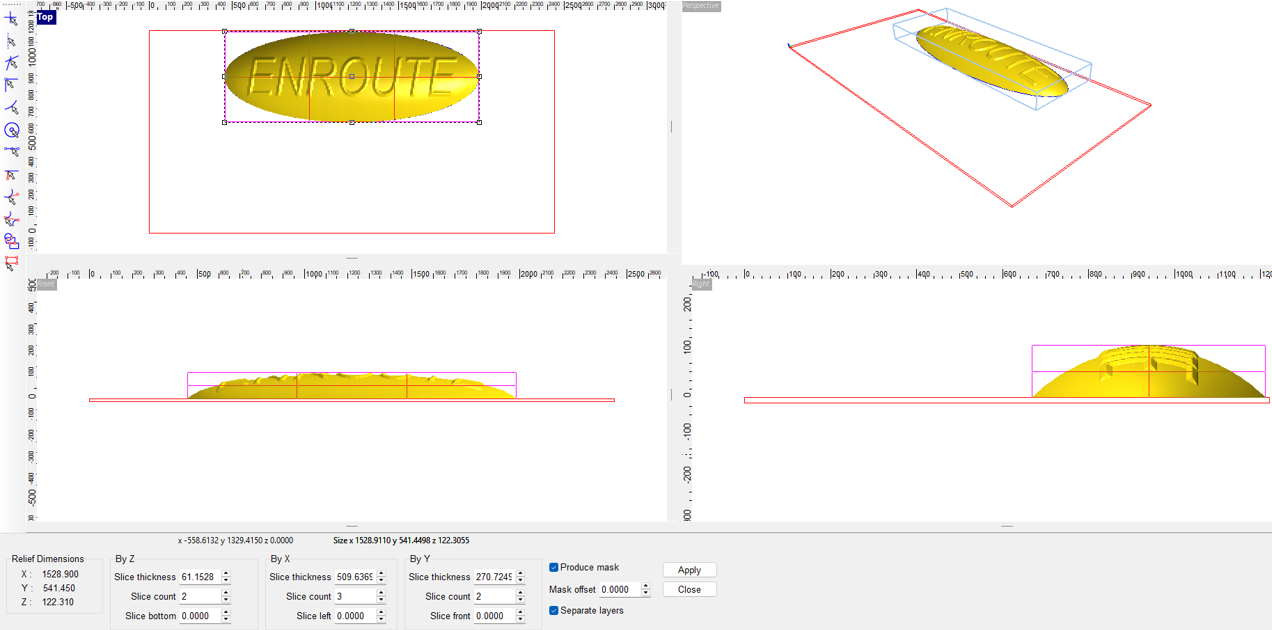

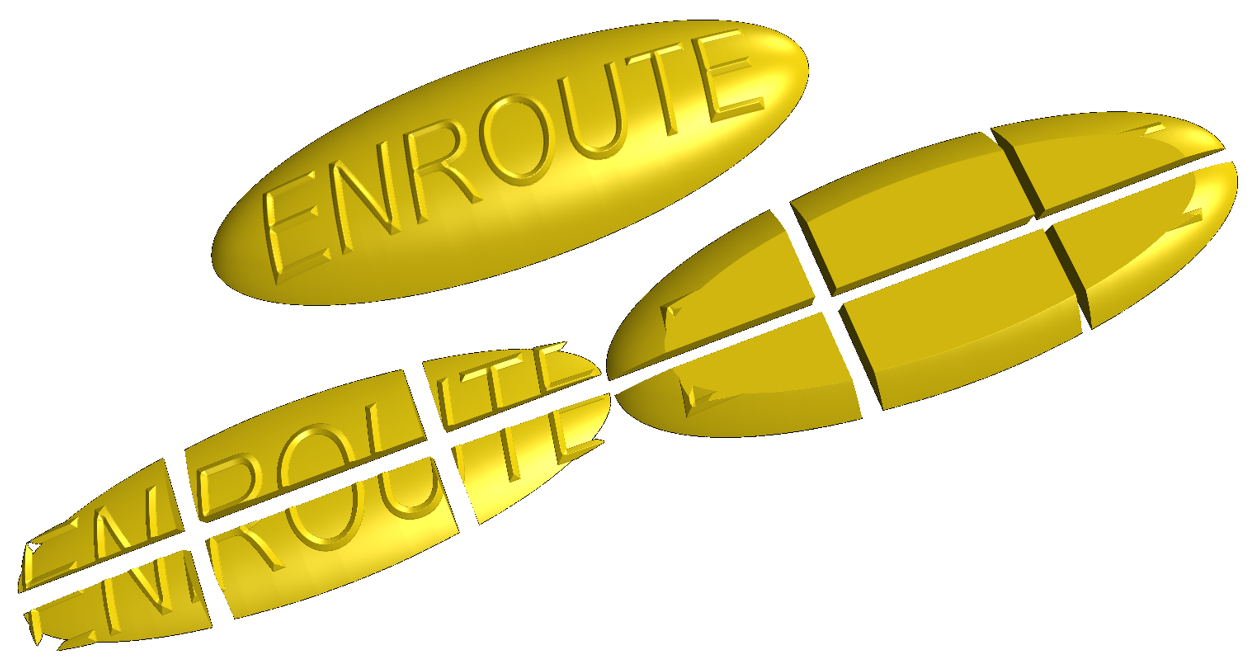

Slicing-Ergebnis bei Anwendung der Funktion mit den oben genannten Einstellungen

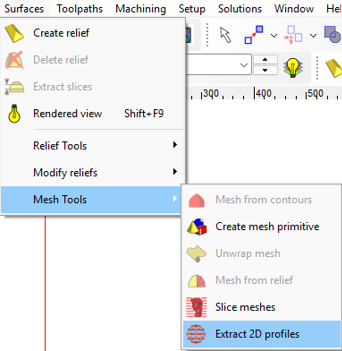

• Extrahieren von 2D-Profilen für STL-Dateien

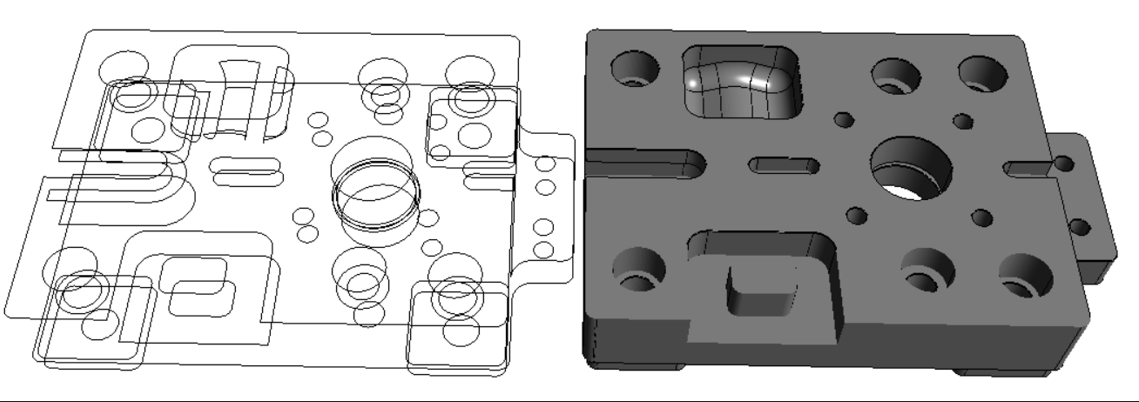

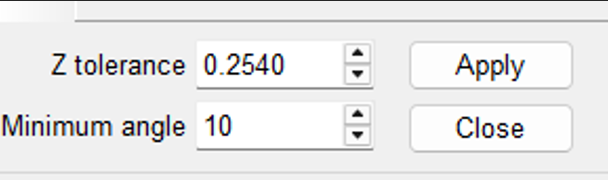

EnRoute extrahiert nun automatisch Feature-Linien direkt aus der STL-Geometrie. Dadurch können 3D-Netze sofort in saubere, verwendbare Profile umgewandelt werden, wodurch ein großer Engpass bei der nachgelagerten Werkzeugwegerstellung beseitigt wird. Wo immer sich ein Querschnitt ändert, identifiziert und generiert EnRoute das entsprechende Profil und liefert Ihnen präzise, gebrauchsfertige Geometrien ohne manuelle Nachbearbeitung.

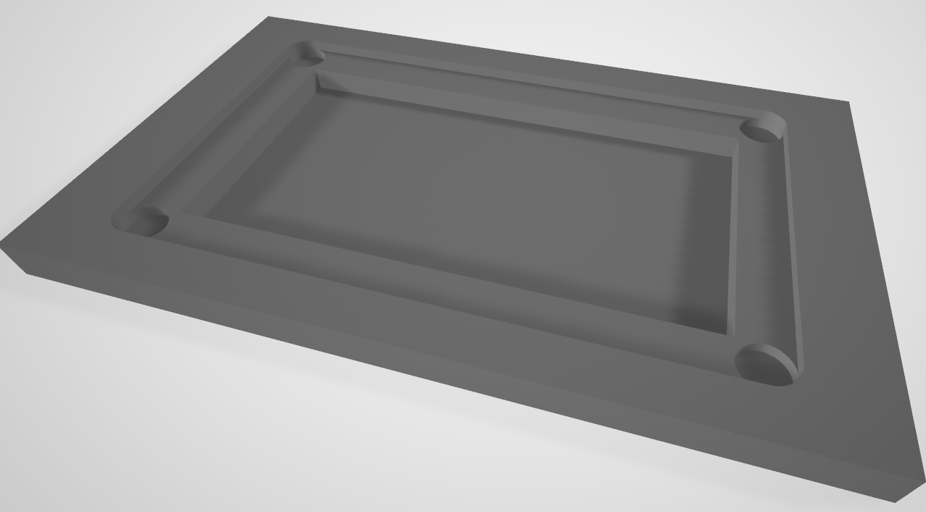

Ein Beispiel-STL, bei dem Abschnitte mit +-2D-Werkzeugwegen bearbeitet werden können.

Profile werden in den entsprechenden Tiefen generiert, in denen sich der Querschnitt geändert hat.

• Vereinfachte Auswahl des Postprozessors

Das Wechseln des Postprozessors ist jetzt so einfach wie die Auswahl aus einer Dropdown-Liste während der Ausgabe. Kein Durchsuchen von Menüs mehr – einfach auswählen, bestätigen und Code generieren.

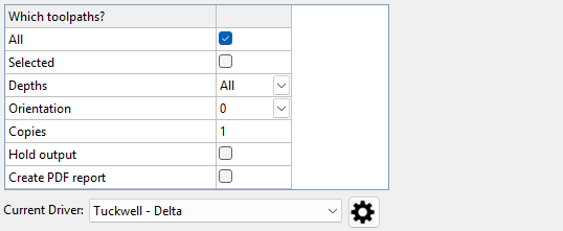

Dropdown-Menü mit dem Ausgabefenster


• Verschachtelung kleiner Teile

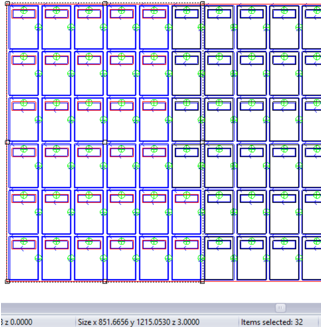

Kleine Teile können nun automatisch in Richtung der Mitte der Platte verschachtelt werden, wo die Vakuumhalterung am stärksten ist. Dies verringert das Risiko, dass sich kleine Teile während der Bearbeitung verschieben.


• Postprozessor in ATP-Dateien gespeichert

Ihre ATP-Einrichtung merkt sich nun, welchen Postprozessor sie verwendet. Wenn Sie eine ATP-Datei erneut öffnen, wird automatisch der richtige Postprozessor geladen, wodurch eine konsistente Ausgabe über Geräte und Sitzungen hinweg gewährleistet ist.


• Verbessertes Auswahlverhalten

Ein versehentliches Klicken auf eine leere Stelle löscht nicht mehr eine komplexe Auswahl. Sie können nun mit Strg-Klick Elemente abwählen, ohne versehentlich Ihre Auswahl zu verlieren.


• Automatische Gruppierung nur bei Bedarf

EnRoute gruppiert Konturen nun nur noch automatisch, wenn mehrere Dateien importiert werden. Einzelne Importe bleiben unverändert, sodass Sie mehr Kontrolle über die Organisation der Geometrie haben.

Release-Version: Build 2600014

Zurück zum Inhaltsverzeichnis

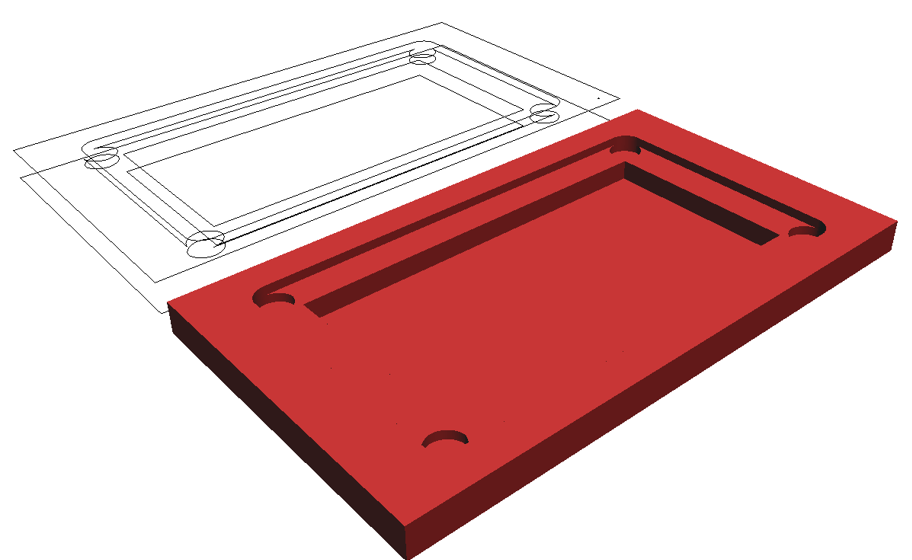

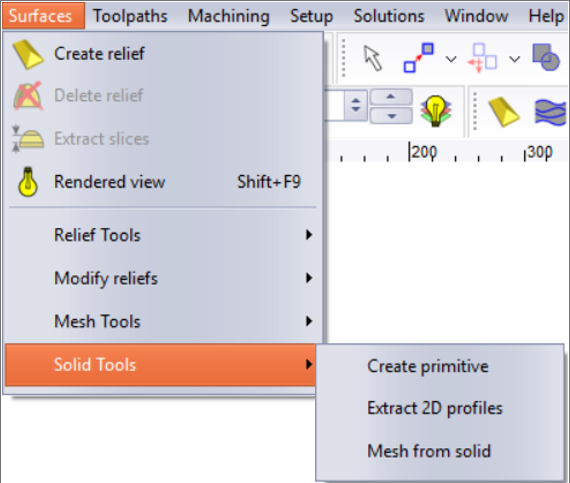

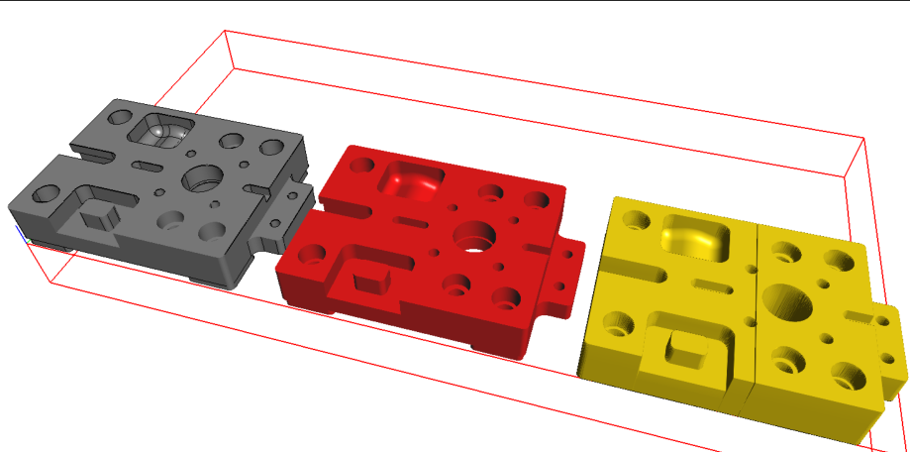

• Neu: Unterstützung für 3D-Volumenkörper EnRoute unterstützt nun echte 3D-Volumenkörper.

Benutzer können:

• Volumenkörper direkt in EnRoute erstellen
• Volumenkörpermodelle über STEP-Dateien (.stp / .step) importieren
• 2D-Profile aus Volumenkörpern extrahieren
• Volumenkörper in Netze und Reliefs konvertieren

Volumenkörper können:

• In EnRoute-Projektdateien gespeichert werden
• Als STEP- oder STL-Dateien für nachgelagerte Workflows exportiert werden

Dies ermöglicht fortgeschrittenere 3D-Workflows und eine bessere Interoperabilität mit CAD-Systemen.

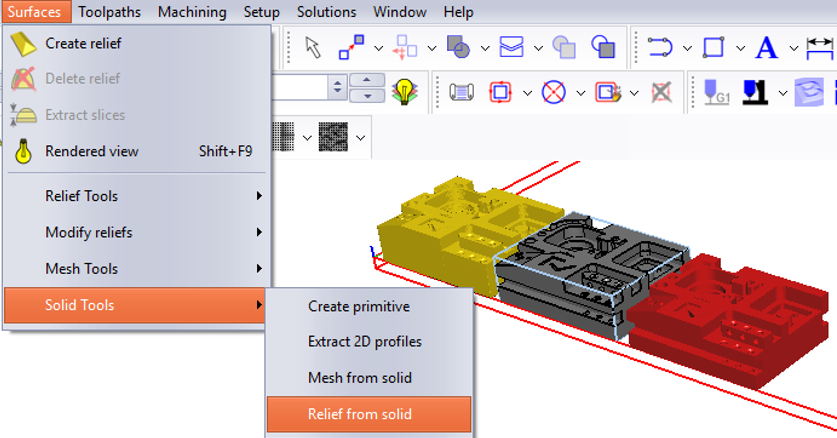

Volumenwerkzeuge im Oberflächenmenü

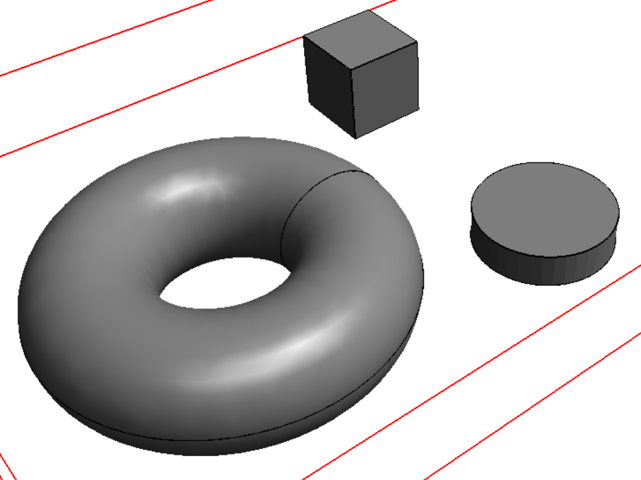

Primitive Objekte in EnRoute


Profilextraktion aus einem Volumenobjekt


Importiertes Volumenobjekt, konvertiert in ein Netz und ein Relief

• Verbesserte Bogenausgabe mit Z-Achsen-Unterstützung Die Bogenausgabe kann nun Änderungen des Z-Werts enthalten.

Einige Maschinensteuerungen haben Probleme, wenn Bogenvorläufe automatisch in lineare Bewegungen segmentiert werden. Benutzer können nun wählen, ob diese Einstiegsbewegungen als echte Bögen ausgegeben werden sollen, was die Kompatibilität und Bewegungsqualität auf unterstützten Steuerungen verbessert.

• Neue Sprache: Vereinfachtes Chinesisch EnRoute ist nun in vereinfachtem Chinesisch verfügbar, wodurch die Zugänglichkeit für chinesischsprachige Benutzer erweitert wird.
