Redondeo de esquinas en los senderos

(véase también: Visión general de los caminos)

Redondear una esquina de una trayectoria

La herramienta Redondear Esquina convierte las esquinas angulares en redondeadas.

  • Seleccione los objetos deseados.
  • Seleccione la herramienta Esquina redondeada.mceclip0.png
    • Aparecerá la ficha Esquina redondeada en DesignCentral.

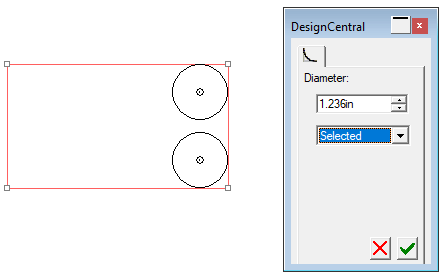

  1. En la lista desplegable, elija Seleccionado.
  2. Haga clic en los puntos de la trayectoria de las esquinas que desea seleccionar. Utilice Mayúsculas para seleccionar varios puntos.

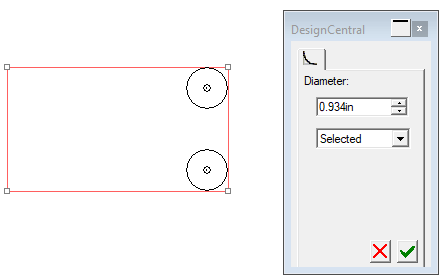

  3. Ajuste el Diámetro en DesignCentral, o haga clic y arrastre un círculo.
  4. Haga clic en Aplicar.



Redondear varias esquinas de una trayectoria

  • Seleccione los objetos deseados.
  • Seleccione la herramienta Esquina redondeada. mceclip1.png
    • Aparecerá la ficha Esquina redonda en DesignCentral.
  1. En la lista desplegable, elija una de las siguientes opciones:

    • Todas las esquinas

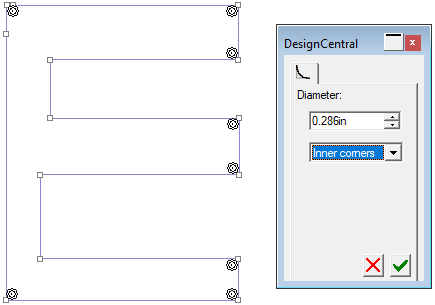

    • Esquinas interiores

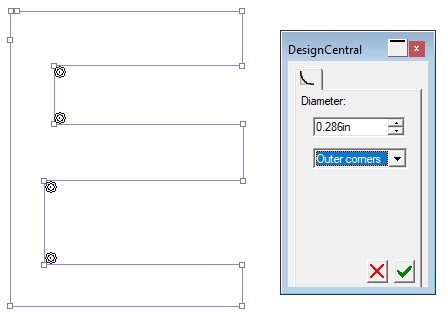

    • o Esquinas exteriores. Observe cómo el círculo de ajuste está en el exterior o en el interior de la forma, respectivamente.
  2. Ajuste el Diámetro en DesignCentral, o haga clic y arrastre un círculo.
  3. Haga clic en Aplicar.
