Autointersecciones

(véase también: Visión general de los caminos)

Una trayectoria auto-intersectiva es una trayectoria única que se interseca consigo misma. Estas auto-intersecciones a veces pueden tener relaciones extrañas con la creación de líneas y formas. Estas interacciones sólo se producen en las trayectorias cerradas.

Auto-intersecciones

Por ejemplo, a continuación se muestra un único camino con algunas auto-intersecciones. Se cruza varias veces, pero las intersecciones no son compuestas. A la derecha, puede ver el tipo de forma que crea cuando se llena. Parecen 4 rectángulos separados, pero en realidad son una sola forma.

mceclip2.png         mceclip3.png

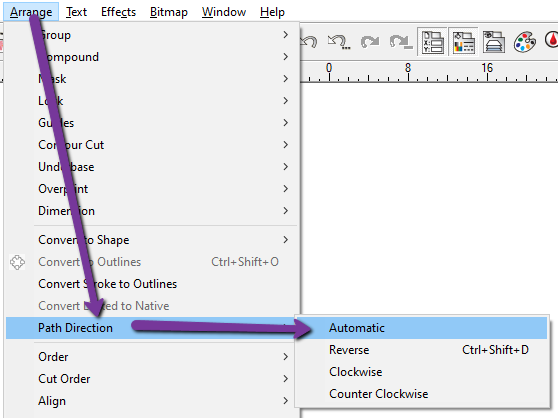

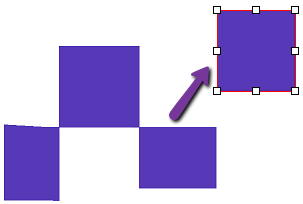

Esto puede causar problemas para su diseño o puede aprender a aprovecharlo para crear efectos interesantes. Si está causando un problema, puede eliminar las auto-intersecciones y dividir el trazado en formas. Vaya a Organizar > Dirección de la trayectoria > Automático. Cada intersección es ahora su propio objeto. Debido a que un camino auto-interseccionado confundiría la dirección del camino, el programa se ve obligado a dividirlo, de ahí esta funcionalidad.

mceclip4.png      mceclip6.png



Auto-intersecciones compuestas

Una auto-intersección compuesta se produce cuando hay más de una auto-intersección dentro de un mismo elemento de la trayectoria. Esto obliga a Flexi a tomar una decisión sobre qué partes del objeto se rellenan y cuáles no. Puede cambiar su decisión en el Editor de Relleno/Trazo.
(ver: Relleno par/relleno sinuoso en Editor de Relleno/Trazo - Relleno sólido)

Sin Relleno                                             Relleno uniforme mceclip7.png             Relleno sinuosomceclip11.png

mceclip9.pngmceclip8.png   mceclip10.png

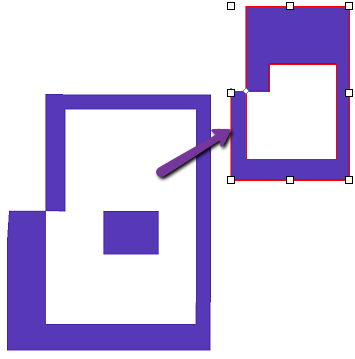

De nuevo, puede utilizar la Dirección de Trayectoria Automática para dividir las auto-intersecciones en formas separadas. Vaya a Organizar > Dirección de la trayectoria > Automática. Independientemente del tipo de relleno que haya seleccionado, siempre se tratará como un Relleno Par-Impar al dividir las partes.
