Herramienta de Trayectoria Bézier

(ver también: Visión general de los caminos)

La herramienta Bezier (se pronuncia Bez-ee-ay; no, no hemos inventado la herramienta ni el nombre) es una herramienta común entre los programas de diseño. Permite dibujar y controlar líneas y curvas muy técnicas. Es una herramienta avanzada que requiere mucha práctica para familiarizarse con ella, pero conocerla puede mejorar mucho tus habilidades de diseño.

Te recomendamos que le dediques unos minutos a este juego de rompecabezas para empezar a conocerlo: El Juego de Bezier. Ten en cuenta que los controles serán un poco diferentes a los de Flexi, pero los conceptos son los mismos. A continuación se muestran los controles de la herramienta Bezier.

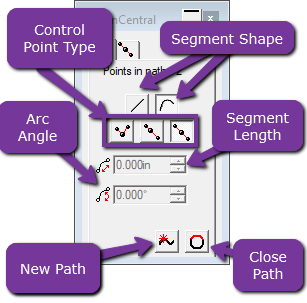

Puede localizar la herramienta Bézier en la barra de herramientas principal. DesignCentral le proporcionará estas opciones.

Dibujo de segmentos rectos con la herramienta Trayectoria de curva

1. Seleccione la herramienta Trayectoria de Bézier.
2. Haga clic en el lugar donde comenzará el segmento en el área de dibujo.
3. Haga clic en el lugar donde terminará el segmento. Mantenga pulsada la tecla Shift para restringir el ángulo de la línea a los ejes vertical, horizontal o angular (45°).
4. Repita el paso 3 para crear más líneas rectas.

   • Pulse Suprimir para eliminar el último segmento.
   • Pulse Esc o haga clic en Nueva ruta en DesignCentral para crear una nueva ruta.

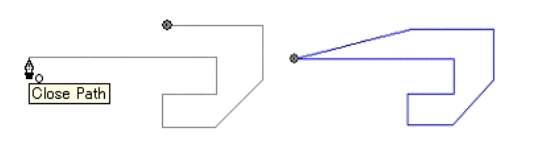

   • Para cerrar la trayectoria, coloque el cursor cerca del punto de partida y haga clic cuando el cursor muestre un pequeño círculo debajo.

   O

   • Haga clic en Cerrar ruta en DesignCentral. Esto dibujará una línea recta desde el nodo activo directamente al punto de partida y creará una trayectoria cerrada.

Dibujo de segmentos curvos con la herramienta Trayectoria de Bézier

1. Seleccione la herramienta Trayectoria Bézier.
2. Haga clic en el lugar donde comenzará el segmento en el área de dibujo.
3. Haga clic y arrastre en el lugar del área de dibujo donde terminará el segmento.

   Por defecto, el nuevo punto de control es simétrico. Mantenga pulsada la tecla Shift y arrastre para que el nuevo punto sea Suave, o pulse Ctrl y arrastre para que sea una Cúspide. Como recordatorio, revise el artículo Visión general de los caminos para saber qué significan estos términos.


4. Después de soltar el botón del ratón, todavía puede ajustar las Líneas de Dirección arrastrando los Manejadores de Dirección.

   • Mantenga pulsada la tecla Shift para cambiar la longitud y el ángulo de una línea de dirección, manteniendo la longitud de la otra línea de dirección sin cambios.
   • Mantenga pulsada la tecla Ctrl para cambiar la longitud y el ángulo de una línea de dirección, manteniendo la longitud y el ángulo de la otra línea de dirección sin cambios.
5. Repita el paso 3 para crear más segmentos

   • Pulse Supr para eliminar el último segmento.
   • Pulse Esc o haga clic en Nueva ruta en DesignCentral para crear una nueva ruta.
   • Para cerrar la trayectoria, coloque el cursor cerca del punto de partida y haga clic cuando el cursor muestre un pequeño círculo debajo.

   O

   • • Haga clic en Cerrar ruta en DesignCentral.
     • Pulse Suprimir para eliminar todo el trazado.

Dibujo de arcos con la herramienta Trazado de curva

1. Seleccione la herramienta Trazado Bézier.
2. Haga clic en el lugar donde comenzará el arco en el área de dibujo.
3. Mantenga pulsada la tecla Ctrl y haga clic para marcar el punto final del arco; a continuación, arrastre para describir la curvatura del arco. La curvatura aumentará o disminuirá de manera que el arco siempre intersecte el cursor.




4. Después de soltar el botón del ratón, puede seguir ajustando las Líneas de Dirección arrastrando los Manejadores de Dirección.

   • Mantenga pulsada la tecla Shift para cambiar la longitud y el ángulo de una línea de dirección, manteniendo la longitud de la otra línea de dirección sin cambios.
   • Mantenga pulsada la tecla Ctrl para cambiar la longitud y el ángulo de una línea de dirección, manteniendo la longitud y el ángulo de la otra línea de dirección sin cambios.
5. Repita el paso 4 para crear más segmentos.

   • Pulse Suprimir para eliminar el último segmento.
   • Pulse Esc o haga clic en Nueva ruta en DesignCentral para crear una nueva ruta.
   • Para cerrar la trayectoria, coloque el cursor cerca del punto de partida y haga clic cuando el cursor muestre un pequeño círculo debajo.

   O

   • Pulse Cerrar ruta en DesignCentral.
   • Pulse Suprimir para eliminar toda la ruta.
