Líneas de corte de contorno

El corte de contornos es una función que crea una o varias líneas de corte alrededor de los objetos, ya sean vectoriales o de mapa de bits.

Esto le permite imprimir una imagen en una impresora y luego cortar sus contornos utilizando un plotter de corte. Si tiene un dispositivo híbrido (impresora con capacidad de corte), puede imprimir y cortar utilizando la misma máquina.

Para que Contour Cut pueda trazar el contorno de los objetos en un mapa de bits, haga que el fondo de la imagen sea transparente utilizando la función Hacer transparente. De lo contrario, el efecto sólo trazará alrededor del exterior del mapa de bits.

Crear un corte de contorno alrededor de un objeto

  • Seleccione los objetos deseados.
  • En el menú Efectos, seleccione Corte de contorno.
  • Alternativamente, seleccione la opción Corte de contorno en la barra de herramientas principal
  • mceclip24.png                        mceclip23.png

La ficha Corte de contorno tal y como aparece en DesignCentral para los modos Contorno, Rectángulo y Elipse.

mceclip0.png        mceclip8.png        mceclip22.png

  • Ajuste los parámetros en DesignCentral o arrastre el punto de control en la línea de corte de contorno.
  • Haga clic en Aplicar.

Para crear varios cortes de contorno alrededor de objetos, repita los pasos anteriores.

Puede establecer diferentes acciones o colores para cada trazado de contorno en la ficha Contorno del cuadro de diálogo RIP e impresión.

Ajustar un corte de contorno

mceclip2.png Selecciona el tipo de Forma de Contorno. Las opciones son Contorno, Rectángulo y Elipse.
Modo Contorno

      Modo Rectángulo             Modo Elipse

mceclip1.png Selecciona el estilo de trazo (línea) de su corte de contorno. Para crear una línea de corte personalizada, seleccione Editar en el menú desplegable.

Editar


 Abre el cuadro de diálogo Personalizar estilos de línea. Le permite modificar un estilo de línea existente ajustando los anchos de guiones y espacios.
Añadir Añade un nuevo estilo de línea al cuadro de diálogo Personalizar estilos de línea.
Actualizar Le permite realizar ajustes en los parámetros de guiones y espacios. Haga clic para guardar los cambios.
Eliminar Elimina permanentemente un estilo de línea personalizado de la lista de Estilos de línea personalizados.
mceclip4.png  Especifica la distancia de desplazamiento desde el objeto hasta la línea de corte. Pueden introducirse valores negativos, lo que le permite realizar una línea de corte de contorno dentro del diseño. Esto evita desajustes durante el proceso de impresión y corte (sólo disponible en el modo Contorno).

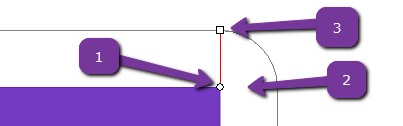

Para ajustar manualmente el desplazamiento del contorno mediante un tirador:

1. Ubicación de referencia

Especifica desde dónde se medirá la distancia de desplazamiento. Arrastre este punto alrededor del diseño y suéltelo en el lugar desde el que desea que se origine la distancia de Offset.
2. Distancia de desplazamiento Especifica la distancia entre el punto de desplazamiento y la ubicación de referencia.
3. Punto de desplazamiento Ajusta la distancia de desplazamiento. Arrastre este punto hacia la línea de corte del contorno o alejándolo de ella para especificar la distancia de desplazamiento.
mceclip9.png Especifica la anchura de la forma del contorno (no disponible en el modo Contorno).
mceclip10.png Especifica la altura de la forma del contorno (no disponible en el modo Contorno).
mceclip20.png  Cuando se marca, se asegura que la línea de corte se redimensionará proporcionalmente cuando se cambie su altura o anchura. (No está disponible en el modo Contorno).
mceclip21.png  Cuando está marcada, todos los agujeros de los objetos seleccionados tendrán una línea de corte de contorno interior (sólo disponible en el modo Contorno).
mceclip11.png mceclip12.png
Contorno con agujeros Contorno sin agujeros
mceclip13.png Especifica el color del contorno seleccionado. Los colores CutContour y PerfCutContour son compatibles con VersaWorks.
EffectContourCutJoint.png Tipo de junta. Selecciona cómo se contornearán las esquinas. Las opciones son Redondo, Bisel y Cuadrado.

Transformar objetos en una línea de corte

Si necesita una línea de corte con una forma especial, puede crear un objeto vectorial y transformarlo en una línea de corte.

Una vez que convierta un objeto en una línea de corte, el color de su contorno cambiará a un gris claro, indicando que se ha convertido en una línea de corte, y su color de relleno cambiará a Transparente. Incluso después de ser convertido en línea de corte, el objeto conservará sus atributos originales.

  • Seleccione el objeto deseado.
  • En el menú Organizar, apunte a Corte de contorno y seleccione Hacer corte de contorno.mceclip17.png  mceclip19.pngmceclip18.png
