Marcas de corte de contorno para el diseño

Esta sección es para aplicar marcas de corte de contorno al diseño solamente. No es para aplicar marcas de registro para trabajos de corte o trazado.

Pueden añadirse al diseño marcas de corte de contorno para una lista limitada de cortadores.

Esta opción sólo está disponible para los objetos que contienen una ruta de corte de contorno.

  • Seleccione los objetos con una trayectoria de corte de contorno
  • Vaya a Efectos y luego a Marca de corte de contornok
  • Seleccione la marca de registro para su cortador de la lista desplegable en DesignCentral
  • Haga clic en Aplicar.

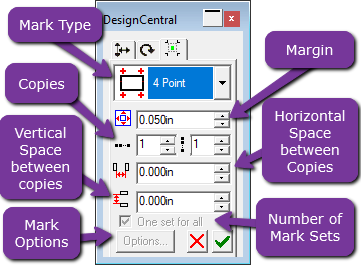

Los siguientes parámetros pueden modificarse en DesignCentral:


Tipo de marca


Cambia el tipo de marcas alrededor de su corte de contorno. Proporciona marcas específicas del dispositivo así como marcas genéricas. Si tiene intención de utilizarlas para cortar en Flexi, tendrá que elegir marcas específicas del dispositivo.

Margen


Aumenta el margen entre las marcas y el corte del contorno.

Copias


Crea copias del objeto y de la línea de corte horizontal y verticalmente, ajustando las marcas dinámicamente.

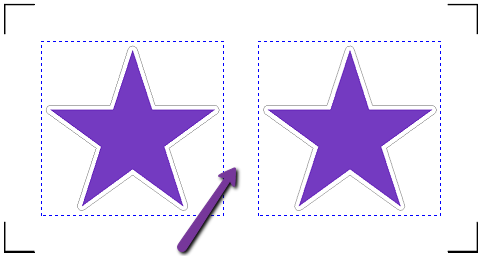

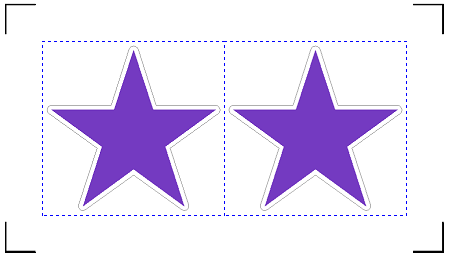

Espacio horizontal


Aumenta el espacio horizontal entre las copias. Sólo está disponible si se utiliza más de una copia horizontal.

mceclip12.png          mceclip13.png

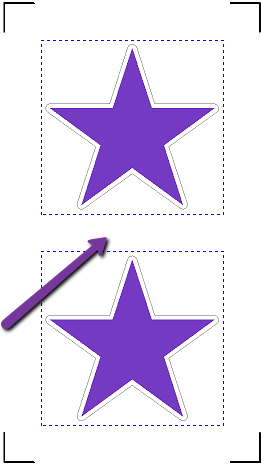

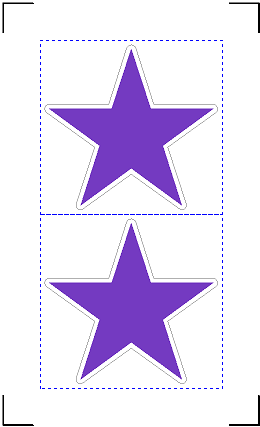

Espacio vertical


Aumenta el espacio vertical entre copias. Sólo está disponible si se utiliza más de una copia vertical.

mceclip14.png                     mceclip16.png

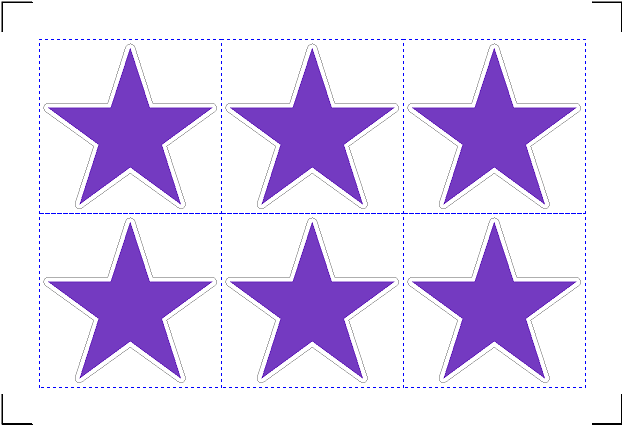

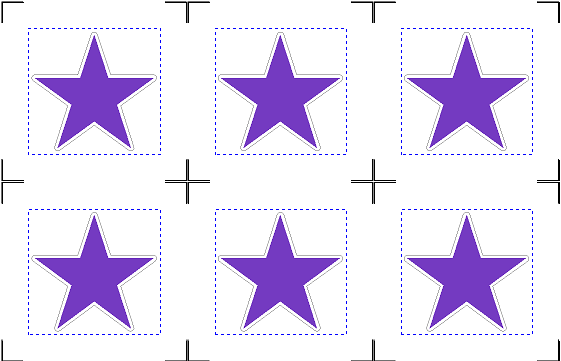

Alterna si se utiliza un conjunto de marcas en el exterior de todo el conjunto o si cada copia obtiene su propio conjunto de marcas
Activado



Desactivado

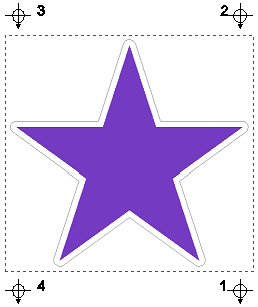

mceclip11.png Some device specific contour cut marks have additional options. This feature is not available for all marks, and the options available vary widely. Refer to the options for your device Algunas marcas de corte de contorno específicas del dispositivo tienen opciones adicionales. Esta función no está disponible para todas las marcas y las opciones disponibles varían mucho. Consulte las opciones de su dispositivo.
