La función Cut/Plot de flexi permite convertir los vectores existentes en diseños de corte, generalmente para cortar vinilo de color. El software localiza todos los objetos vectoriales, y los importa a la ventana Cut/Plot como si cada uno fuera su propia línea de corte de contorno. Esto incluye el texto y las formas. Ignora todos los demás elementos de diseño. Cada objeto se organiza por su color, lo que significa que genera rápidamente trabajos para cada color si desea cortar varios colores de vinilo.
Esto también significa que NO es necesario aplicar una línea de corte de contorno en el diseño.
Usando este diseño como ejemplo:

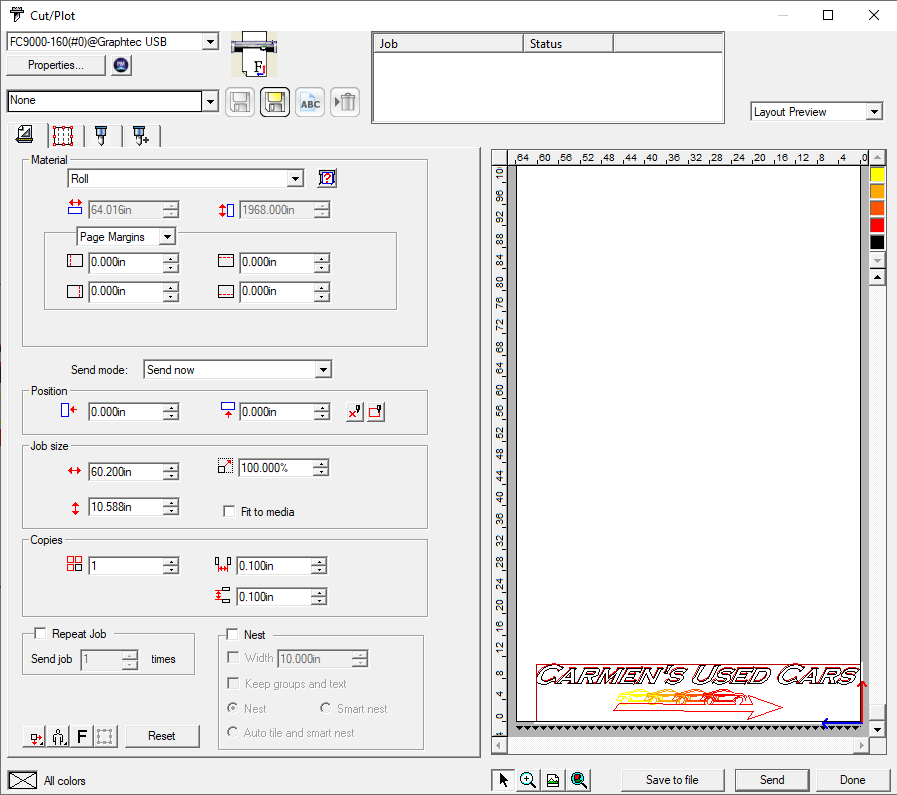

La ventana de corte/trazado las interpreta como líneas a cortar, como se muestra en el panel de vista previa de abajo. No se ha añadido ninguna línea de corte de contorno.
Para obtener información sobre los ajustes comunes de esta ventana, consulte: Diálogo de RIP e impresión - Ajustes comunes.
Paleta de colores
Selecciona el color que se mostrará en el área de vista previa. Sólo se procesará el color mostrado.
Haga clic y arrastre los colores para cambiar su orden de salida.
Si la opción Enviar todos los colores está marcada en la pestaña Opciones, no podrá seleccionar colores individuales.
Haciendo clic con el botón derecho del ratón en un color de la paleta de colores puede activar o desactivar la opción Visible para ese color. Un color que esté configurado como invisible (marcado con una "X" a través del cuadrado de color) no saldrá.

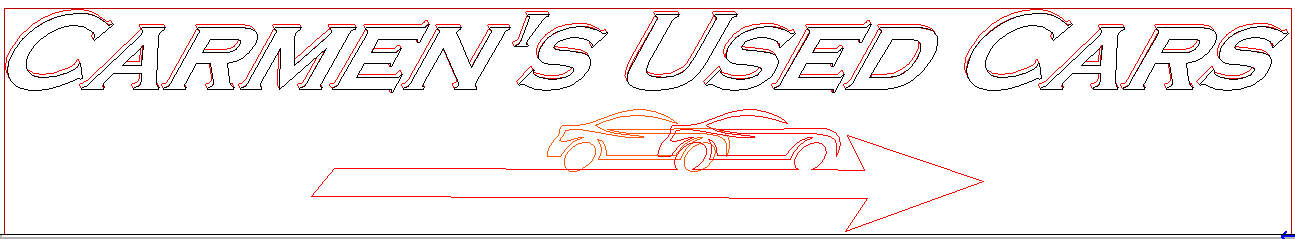

La vista previa se actualizará en consecuencia (amarillo y naranja desactivados)
Artículos de corte/trazado
- Diálogo de corte/trazado - Pestaña General
- Diálogo de corte/trazado - Pestaña Panel
- Diálogo de corte/trazado - Pestaña Opciones
- Diálogo de corte/trazado - Pestaña avanzada
- Editar la configuración del color del contorno
