(ver también: Diálogo de corte/trazado - Ajustes generales y visión general)

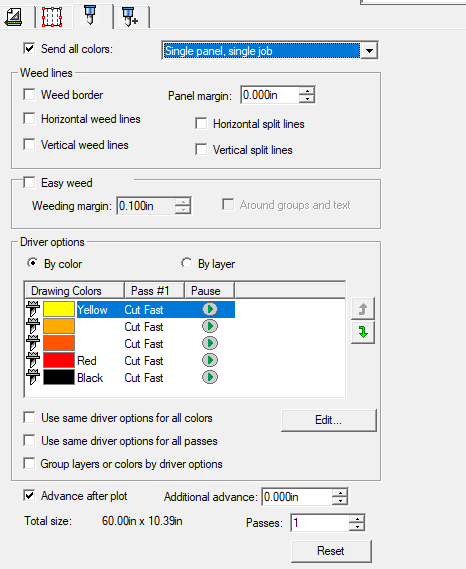

La Pestaña Opciones permite ajustar una serie de opciones de uso común para los trabajos de corte.
Se pueden ajustar los siguientes parámetros:
|
Enviar todos los colores |
Marque esta opción para procesar cada color por separado. Cuando está marcada, puede seleccionar cómo se procesará cada color: | |
|
Panel único, trabajo único |
Envía el trabajo como un único archivo y lo procesa utilizando el mismo tamaño de panel para todos los colores. |
|
|
Panel único, trabajos separados
|
Crea un archivo de trabajo independiente para cada color y lo procesa utilizando el mismo tamaño de panel para todos los colores. |
|
|
Paneles separados, trabajos separados
|
Crea un archivo de trabajo separado para cada color, pero le permite definir el tamaño del panel para cada uno por separado. |
|
|
Pausa entre colores |
Selecciona si el Administrador de producción debe hacer una pausa después de procesar cada color, permitiéndole cambiar la pluma o el material. (Esta opción sólo está disponible cuando la opción Enviar todos los colores está marcada). |
|
|
Líneas de escarda |
|
|
|
Deshilachar el borde |
Corta un borde con el margen del Panel especificado alrededor de todos los objetos del color seleccionado. |
|
|
Líneas de corte horizontales
|
Añade líneas de corte entre líneas de texto (u objetos). Sólo se genera si una línea de escarda puede atravesar todo el trabajo sin entrar en contacto con un objeto. Para personalizar las líneas de escarda, puede hacer clic con el botón derecho del ratón en cualquier lugar del área de vista previa para añadir o eliminar manualmente las líneas de escarda horizontales.
|
|
|
Líneas de escarda verticales |
Añade líneas de escarda entre caracteres (u objetos). Sólo se genera si una línea de escarda puede recorrer todo el trabajo sin entrar en contacto con un objeto. |
|
|
Líneas de división horizontales
|
Añade líneas horizontales que corren por el centro de las filas de texto, pero no cortan el texto. Las líneas de división se interrumpen donde cruzan el texto. Para personalizar el desbroce, puede hacer clic con el botón derecho del ratón en cualquier lugar del Área de vista previa para añadir o eliminar manualmente las líneas de división horizontales. |
|
|
Líneas de división verticales
|
Añade líneas verticales que atraviesan los caracteres pero no cortan el texto. Las líneas de división se interrumpen donde cruzan el texto. |
|
|
Deshilachado fácil |

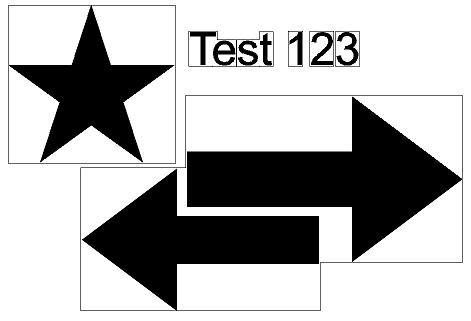

Corta un borde de escarda dentro del margen de escarda especificado alrededor de cada objeto de su diseño. |
|
|
Margen de escarda |
Establece la distancia entre los objetos y el borde de escarda. |
|
|
Alrededor de grupos y texto
|
Mantiene los grupos de objetos y el texto en la escarda fácil. |
|
Opciones del controlador

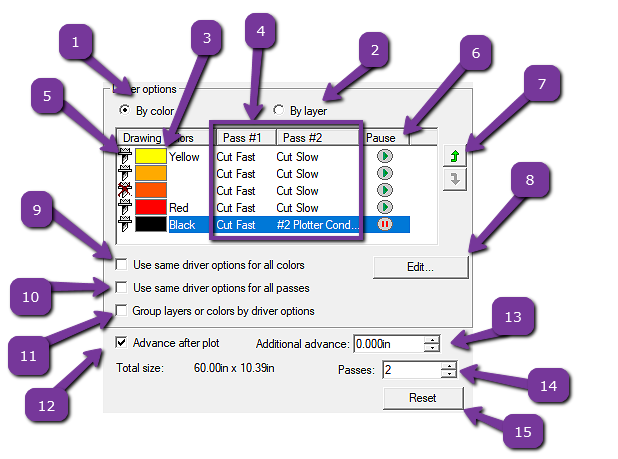

Esta tabla listará los cortes de contorno establecidos en el diseño y le permitirá aplicar ajustes específicos a cada uno de ellos. También le permitirá hacer una pausa entre los colores.
| 1 | Por Color | Especifica si las opciones de corte se aplicarán a través de los colores |
| 2 | Por capa | Especifica si las opciones de corte se aplicarán a través de las capas. Esto hace referencia a las capas del diseño. |
| 3 | Color del Contorno | Color de corte del contorno correspondiente en el diseño. |
| 4 | Tipo de corte | Tipo de corte que su plotter hará a lo largo de ese contorno. Estos nombres son específicos para cada dispositivo diferente. Puede designar un tipo de corte diferente por color y por pasada. Edite estas opciones con el botón Editar... (#8). |
| 5 |
Conmutación del color del contorno
|
Activa o desactiva el color respectivo, poniendo una X roja si está desactivado. si está desactivado, el trabajo de contorno ignorará ese color en la lista. |
| 6 |
Pausa antes de cortar
|
Pone en pausa el plóter antes de realizar ese corte en particular. Esto es útil si necesita cambiar o ajustar la cuchilla antes de hacer ese corte. Habrá un aviso en el Flexi que reanudará el trabajo de corte cuando esté listo. Estos están configurados en "Play" por defecto, por lo que se ejecutarán a menos que haga clic en la pausa. |
| 7 | Mover color | Mueve el color del contorno seleccionado hacia arriba o hacia abajo, reordenando el orden de corte. |
|
8 |
Editar la configuración del color del contorno | |
| 9 | Usar las mismas opciones de controlador para todos los colores | Aplica el mismo Tipo de corte en todos los colores. |
| 10 | Usar las mismas opciones de controlador para todas las pasadas | Aplica el mismo tipo de corte en todas las pasadas. |
| 11 | Agrupar capas o colores por opciones de controlador | Agrupa la ordenación de los colores de corte por Tipo de corte. |
| 12 | Avanzar después del trazado | Marque esta opción para levantar la cuchilla y avanzar el material después de la salida, y luego restablecer el origen. Esto evita que el plóter haga rodar el material de vuelta a la posición inicial después del corte. |
| 13 | Avance adicional | Especifica cuánto quiere avanzar el material después del corte. 0 deja el trabajo donde termina. Sólo está activo mientras está activado el Avance después de plotear. |
| 14 | Pases | Define el número de veces que la cuchilla cortará la misma trayectoria. Establezca esta opción si está utilizando material grueso o duro que no puede ser cortado en una sola pasada. Al aumentar el número de pasadas, se añadirá una columna extra a las opciones del controlador, permitiéndole especificar diferentes opciones del controlador por pasada. |
| 15 | Restablecer | Restablece toda la pestaña (incluyendo las líneas de hierba) a los valores predeterminados. Borra cualquier pase adicional, cualquier reordenación de colores y cualquier opción de controlador establecida. |
