(ver también: Diálogo de corte/trazado - Ajustes generales y visión general)
Los trabajos que son más grandes que el soporte deben ser embaldosados antes de la salida. El panel puede dividirse en varias columnas y filas. Cada sección o celda se denomina Mosaico o Panel.

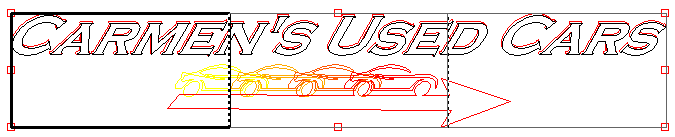

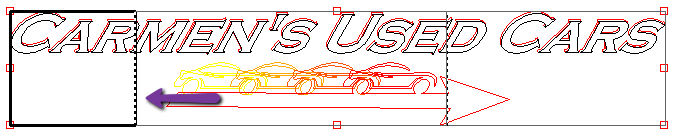

En el propio panel de vista previa, puede hacer clic y arrastrar en cualquiera de las líneas para ajustar la colocación de cada borde del panel. Estos tamaños de Panel se limitarán a la anchura máxima del soporte para que no crees accidentalmente un panel más grande de lo que tu plotter puede manejar.

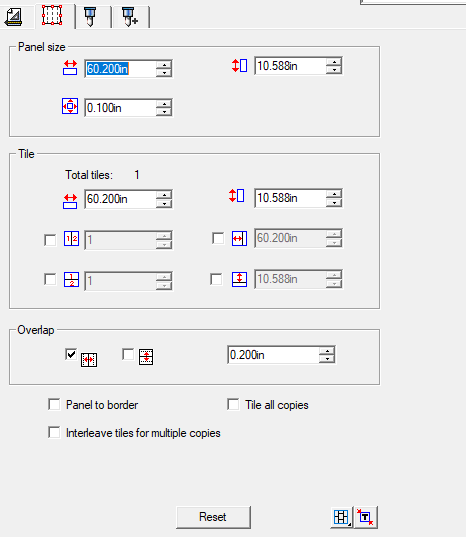

Se pueden ajustar los siguientes parámetros:
| Tamaño del panel | El panel es la parte del trabajo que se dividirá en mosaicos y será impreso por el software. Si se reduce el tamaño del panel para que no cubra todo el trabajo, sólo se imprimirán las partes cubiertas por el panel. | |
 |
Muestra la anchura y la altura del panel. Para ajustarlo, introduzca un número o utilice las flechas. |
|
|
El tamaño del margen. El margen es la parte del panel que se extiende fuera de los límites del trabajo. |
||
| Mosaico | Los parámetros siguientes se aplican a la baldosa seleccionada. | |
 |
Muestra la anchura y la altura de la baldosa seleccionada. Para ajustar, introduzca un número o utilice las flechas. Tenga en cuenta que la anchura del soporte limitará automáticamente la anchura del panel aquí. |
|
|
Al seleccionar esta opción se divide el trabajo verticalmente en el número de columnas especificado. Cada columna tendrá la misma anchura. |
||
|
Al seleccionar esta opción, el trabajo se divide en el número de filas especificado. Todas las filas tendrán la misma altura. |
||
|
Si sabe que quiere azulejos de un tamaño determinado, introduzca aquí los valores de la anchura y la altura de los azulejos. Todos los mosaicos se cambiarán al tamaño especificado. |
||
| Solapamiento | Especifica la cantidad de solapamiento entre filas y columnas. El solapamiento permite eliminar los huecos entre los mosaicos al ensamblar el resultado final. El solapamiento se mide como la cantidad total de solapamiento de dos filas o columnas. | |
 |
Marque para crear un solapamiento en los bordes verticales de los mosaicos. |
|
|
Marque para crear un solapamiento en los bordes superior e inferior de los mosaicos. |
||
|
La anchura del solapamiento. Introduzca un número negativo para crear un desplazamiento entre baldosas. |
||
| Panel a borde |
Toda la página de diseño es automáticamente embaldosada. Si la página es demasiado grande para caber en el soporte seleccionado, se alicatará de forma que cada mosaico tenga el máximo tamaño posible. |
|
| Volteo automático de baldosas |
Si la opción Voltear baldosas automáticamente está marcada, cada baldosa que se corte se girará 180° para que los bordes verticales adyacentes se corten siempre con el mismo lado de la cuchilla. Esto ayuda a que coincidan limpiamente. Puede ver una vista previa de esto con la Vista previa del diseño o la pestaña General de la ventana de corte/trazado cuando está marcada.
|
|
| Modo de panel | ||
 |
Establece la dirección primaria del modo de panel en vertical. Esto permite que los mosaicos verticales se dividan individualmente de forma horizontal | |
 |
Establece la dirección principal del modo de panel en horizontal. Esto permite que los azulejos se dividan individualmente de forma vertical. | |
 |
Establece el modo de panel para que se ajuste tanto horizontal como verticalmente. | |
 |
Auto-panel Dimensiona automáticamente el panel para ajustarlo al trabajo. |
|
| Intercalar copias |
Define en qué orden se cortarán los objetos con múltiples copias y mosaicos. Si está marcada, los objetos permanecerán agrupados. Si no está marcada, los azulejos similares se agruparán. |
|
| Copias intercaladas marcadas | ||
| Copias intercaladas desmarcadas | ||
