Diálogo de corte/trazado - Pestaña General

(ver también: Diálogo de corte/trazado - Ajustes generales y visión general)

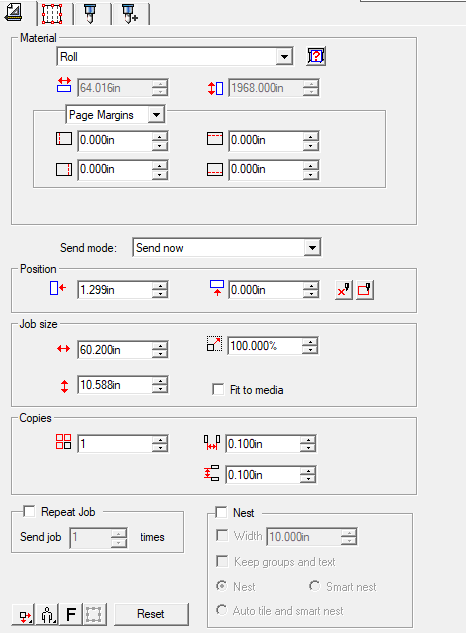

La pestaña General le permite especificar el tamaño del soporte, la posición y el tamaño del trabajo, el número de copias y la ubicación de su salida en el soporte.


Puede cambiar el tamaño del cuadro de diálogo Cortar/Planificar haciendo clic y arrastrando su esquina inferior derecha.

Se pueden ajustar los siguientes parámetros:



Configuración del material

El grupo Material le permite especificar el tamaño del material utilizado en su dispositivo de salida introduciendo la Anchura y la Altura del material. El tamaño del material se utiliza para panelar su trabajo si es más grande que el material.


Tamaño del material


 Selecciona el tamaño del material de la lista desplegable, o le permite especificar un tamaño personalizado después de seleccionar Definido por el usuario.

Tamaño de sondeo


Sondea el tamaño del material cargado en la cortadora. La disponibilidad de esta función depende del máquina.

Ancho del material


Especifica el ancho del material. Sólo se puede editar si el tamaño del material está definido por el usuario.

Altura del material


Especifica la altura del soporte. Sólo se puede editar cuando el tamaño del material está definido por el usuario.

Tenga en cuenta que no hay problema si el material es mucho más largo que el trabajo de corte, el plotter sólo cortará hasta el final del trabajo, no la longitud especificada aquí.



Modo de envío


La lista de modo de envío le permite seleccionar qué hacer con el trabajo una vez que llega a la cola del Production Manager.

Enviar ahora Procesa automáticamente el trabajo y lo envía al dispositivo de salida.
Retener en la lista Retiene el trabajo en la cola del Production Manager hasta que se envíe manualmente desde el Production Manager.
Guardar en archivo Procesa el trabajo y lo guarda como un archivo nativo (.prt).

El modo Enviar ahora no está disponible si el dispositivo de salida está inactivo, o si el Production Manager está en otro ordenador de la red y la opción Permitir envío remoto/interactivo no está seleccionada en las Preferencias del Production Manager.



Configuración de la posición

El cuadro de grupo Posición permite especificar en qué parte del soporte se imprime el trabajo.


mceclip10.png Distancia de desplazamiento horizontal
mceclip9.png Distancia de desplazamiento vertical

Interactivo


Cuando se selecciona, se activa el modo interactivo. El modo interactivo le permite interactuar dinámicamente con el cabezal de la herramienta al cambiar la posición del trabajo en el área de vista previa.

Mostrarme


 Cuando se selecciona, la herramienta Mostrarme dibuja un cuadro delimitador alrededor del trabajo sin bajar la herramienta, mostrando el área máxima del trabajo en el propio sustrato.
También puede cambiar la posición de los objetos eligiendo la herramienta Seleccionar en la parte inferior del cuadro de diálogo Cortar/Planificar y arrastrando la vista previa a una nueva posición.


Configuración del tamaño del trabajo


El cuadro de grupo Tamaño permite cambiar el tamaño de la salida. Esto cambia el tamaño de la obra de arte, no de los medios de comunicación en sí.

mceclip12.png Ancho de la salida
mceclip14.png Longitud de la salida
mceclip13.png Relación de escala
mceclip15.png Escala el trabajo de forma proporcional para que sea lo más grande posible y se ajuste al área cortable del soporte de salida.



Configuración de las copias


El grupo Copias permite definir el número de copias y el espacio entre ellas.

mceclip27.png Especifica el número de copias a realizar.
mceclip28.png Establece el espacio horizontal y vertical entre las copias.



Repetir trabajo


Repetir trabajo le permite reenviar trabajos enteros un número de veces. Enviará todos los datos y configuraciones como un único trabajo de corte a Production Manager, pero éste enviará el trabajo el número de veces designado.

Repetir trabajo Activar o desactivar Repetir trabajo
Enviar trabajo Especifique la cantidad de veces que debe repetirse el trabajo



Configuración de anidamiento


Cuando un trabajo de vinilo requiere más de un color, puede anidar cada color por separado para maximizar el ahorro de material.

Anidar Marque esta casilla para anidar cada color de vinilo.
Ancho El ancho del material que ocuparán los objetos anidados.
Mantener Grupos y Texto Marque esta casilla para mantener los objetos agrupados o el texto como uno solo, en lugar de anidarlos individualmente
Nido inteligente Utiliza los huecos u otros espacios en blanco disponibles para los objetos
Mosaico automático y nido inteligente Cuando se selecciona esta opción, el software embala automáticamente los objetos que son más grandes que el tamaño de la página y utiliza cualquier espacio en blanco disponible para las piezas embaladas.



Herramientas de posicionamiento

mceclip29.png Coloca el trabajo a las distancias especificadas desde los bordes derecho y anterior del soporte.
mceclip30.png Centra el trabajo en el borde anterior del soporte.
mceclip31.png Coloca el trabajo en el centro del material. Si tiene un rollo ajustado en la longitud y anchura del material, el trabajo parecerá haber desaparecido. El trabajo está en realidad a mitad de camino del material más allá de la vista previa. Este ajuste se utiliza cuando se cortan hojas de material en lugar de un rollo.
mceclip32.png Coloca el trabajo a las distancias especificadas desde los bordes izquierdo y anterior del material.
mceclip33.pngmceclip34.pngmceclip35.pngmceclip36.png Gira el trabajo en incrementos de 90 grados.
mceclip37.pngmceclip38.png Refleja el trabajo verticalmente.
mceclip39.png Sólo selección. Se selecciona automáticamente cuando se seleccionan uno o más objetos antes de abrir el cuadro de diálogo Cortar/Planificar.
mceclip41.png Muestra la dirección de alimentación del material. Se encuentra en la parte inferior del área de vista previa.
