Table des matières

Version 2500024

Version 2500101

Version 2500136

Version 2500162

Version 2500191

Version 2500219

Version 2500248

Version 2500300

Version 2500325

Version 2600014

Version 2600069

Version 2600094

Version 2600125

Version 2600146

Version 2600203

Version de publication : Build 2500024

Retour à la table des matières

• Détection des géométries en double

Lorsque des géométries se chevauchent dans des fichiers, généralement des fichiers contenant des graphiques vectoriels, des problèmes peuvent survenir lors du parcours de l'outil et de la sortie du code G. Une nouvelle fonction a été ajoutée pour détecter les géométries dupliquées qui se chevauchent. Une nouvelle fonction a été ajoutée pour détecter les géométries dupliquées qui se chevauchent.

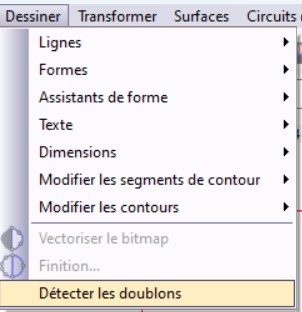

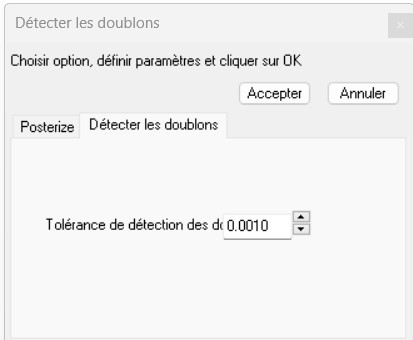

Fonction Détecter les doublons dans le menu Dessiner et sa fenêtre de paramétrage

Lorsque de telles géométries sont détectées, les utilisateurs ont la possibilité de les sélectionner, de les supprimer ou de les déplacer vers une nouvelle couche pour un meilleur contrôle et une meilleure organisation.

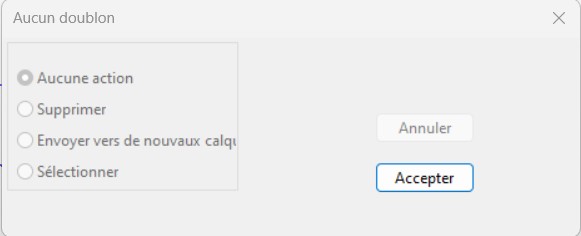

Sélections d'actions de suivi Détecter les doublons

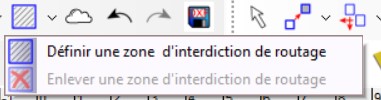

• Zones d'interdiction de routage configurables

Les utilisateurs peuvent désormais définir des « zones de non-déplacement » sur la feuille en dessinant des géométries et en les marquant en conséquence. Cette fonction empêche le mouvement de l'outil à travers ces zones restreintes. Lors de la génération des sorties, EnRoute détourne automatiquement tout mouvement qui passerait par ces zones.

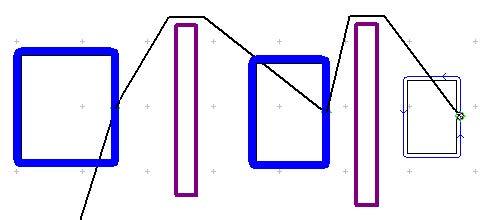

Aperçu des trajectoires d'outils avec les zones de non-déplacement définies et activées

• Améliorations de l'installateur EnRoute

Le programme d'installation d'EnRoute a été amélioré pour préserver les configurations des utilisateurs lors des mises à jour. Si les utilisateurs écrasent une installation existante, leurs fichiers d'installation et de configuration resteront intacts, ce qui garantit une expérience de mise à niveau transparente.

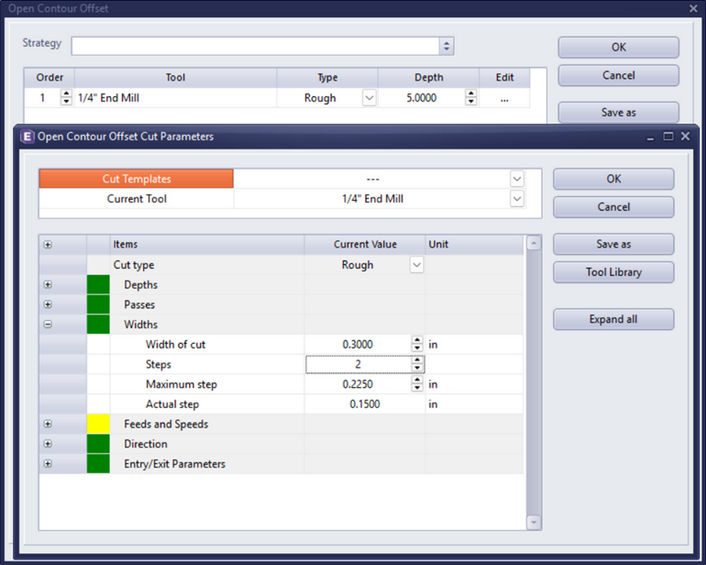

• Amélioration de la trajectoire de décalage d'ouverture : Soustraction du rayon de l'outil au début et à la fin

Lors de l'application de la trajectoire d'outil à décalage ouvert, les utilisateurs peuvent désormais choisir de soustraire le rayon de l'outil au début et à la fin de la trajectoire. Cela permet de s'assurer que la longueur de coupe obtenue correspond à la longueur exacte de la géométrie affichée à l'écran.

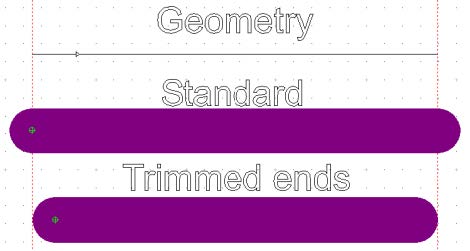

Visualisation de la même trajectoire avec ou sans l'option « Extrémités coupées ».

• Trajectoire d'outil sans levage avec saisie de lignes en 3D

La fonction de trajectoire d'outil sans levage a été améliorée pour prendre en charge les scénarios dans lesquels une entrée de ligne 3D est définie. Cette fonction fonctionnera de manière transparente tant que l'angle d'entrée est fixé à 0.
Levage standard :

L'outil se soulève entre chaque passe.

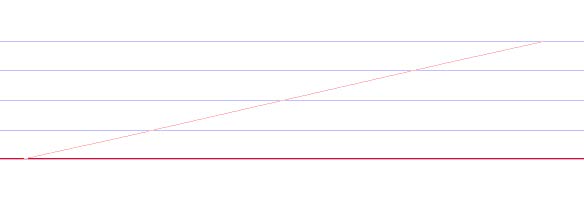

Pas de soulèvement avec l'option standard :

Le point de départ de la plongée se déplace dynamiquement avec la trajectoire de l'outil entre les passes.

Pas de levée avec l'option Align :

La plongée conserve les mêmes coordonnées XY à chaque passe en revenant au point de départ de l'entrée initiale sans levage.

• Importation simultanée de plusieurs fichiers

Il est désormais possible de sélectionner plusieurs fichiers dans l'interface utilisateur d'importation. De plus, dans les préférences d'EnRoute, les utilisateurs peuvent configurer la façon dont les importations de fichiers multiples sont gérées :
- Les fichiers peuvent être automatiquement placés l'un à côté de l'autre avec un espace défini.
- Les fichiers peuvent être placés visuellement en utilisant le bouton gauche de la souris pour un positionnement précis.

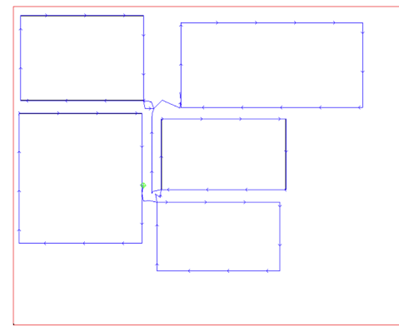

• Ordre des sous-chemins dans la sortie

Une nouvelle option pour ordonner les chemins secondaires a été ajoutée à la fenêtre de sortie de G1. Cela permet aux utilisateurs de diviser les groupes de parcours d'outils et de les organiser avant de procéder au processus de commande, ce qui permet une gestion plus efficace des sorties.

• Option de sauvegarde

Les utilisateurs peuvent désormais créer des copies de sauvegarde via le menu d'aide.

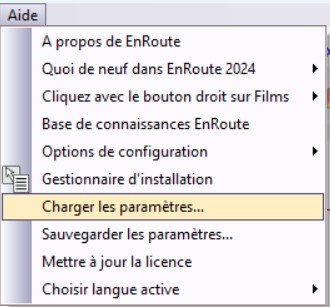

Nouvelle option de sauvegarde disponible dans le menu Aide

Par défaut, la sauvegarde est enregistrée dans le dossier ProgramData du lecteur C.

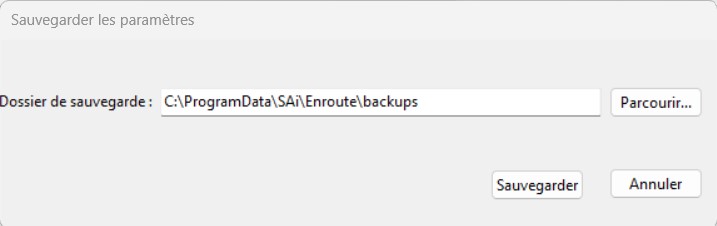

Sélectionner l'emplacement de la sauvegarde dans les paramètres

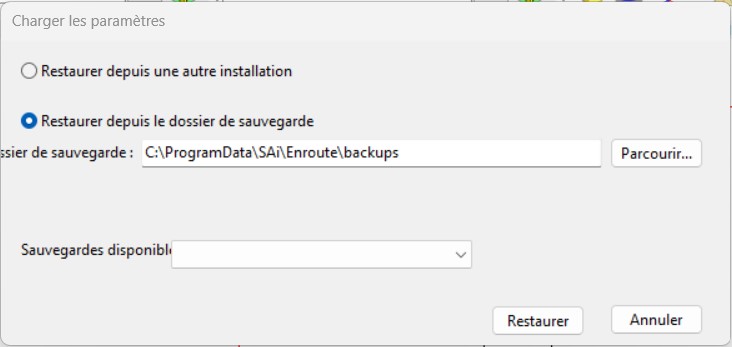

Le chargement d'une copie de sauvegarde peut être effectué via l'option de chargement des paramètres.

Plusieurs sauvegardes peuvent être conservées et utilisées pour restaurer le logiciel à un état antérieur.

• Vue en perspective : Amélioration du zoom

Le zoom avant et arrière dans la vue en perspective fonctionne désormais en fonction de l'emplacement du curseur de la souris, s'alignant ainsi sur le comportement des autres vues pour une expérience utilisateur plus intuitive.

Version de publication : Build 2500101

Retour à la table des matières

• Fraisage progressif

La nouvelle option de parcours d'outil, Fraisage progressif, vise à maintenir une charge d'outil constante tout au long du processus d'usinage. Pour ce faire, le parcours d'outil revient sur lui-même et progresse selon un mouvement elliptique.

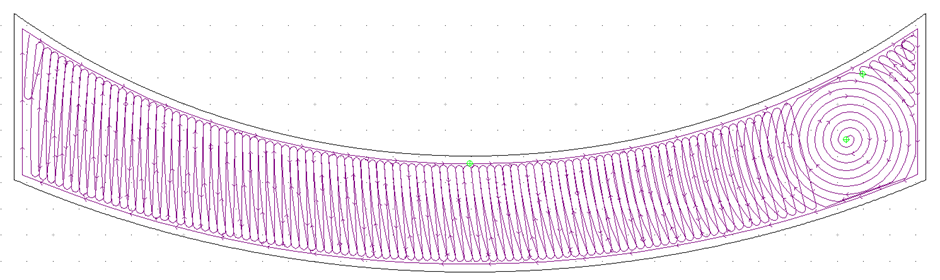

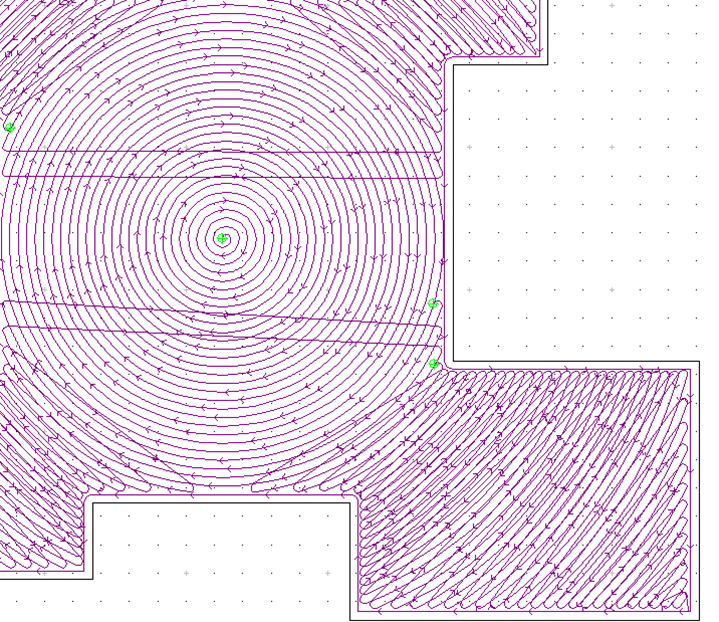

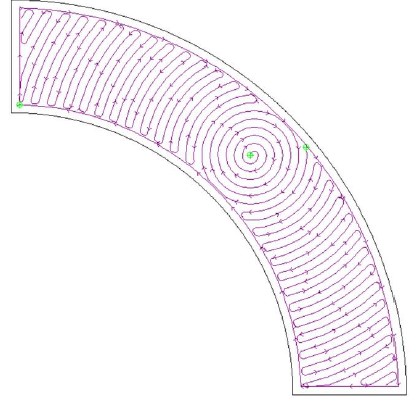

Aperçu du parcours d'outil de fraisage progressif

Les utilisateurs peuvent choisir un ou plusieurs points de départ, en fonction de la taille et de la forme de la géométrie. Le fait d'imposer une approche plutôt qu'une autre peut améliorer l'efficacité.

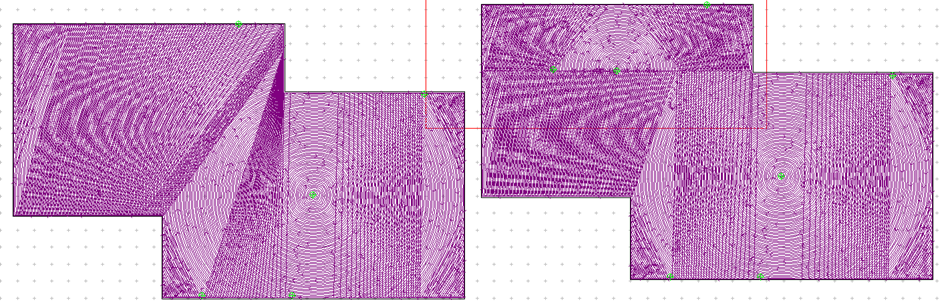

Option de point de départ unique à gauche, par opposition à plusieurs points de départ à droite

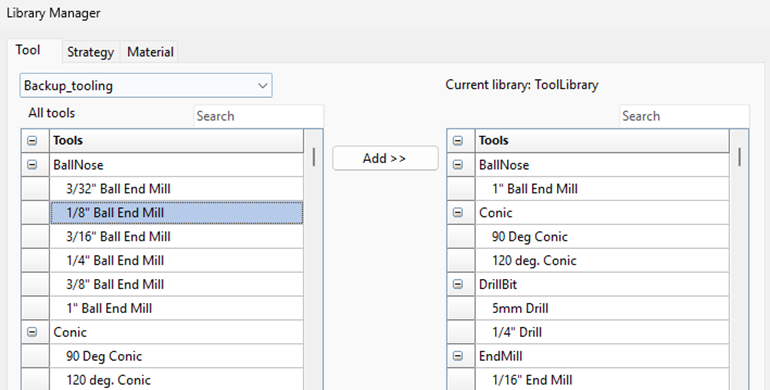

• Boîte de recherche d'outils pour le gestionnaire de bibliothèque

Une boîte de recherche a été ajoutée à chaque colonne d'outils dans le gestionnaire de bibliothèque afin de faciliter et de rendre plus efficace la gestion des outils. Aperçu du gestionnaire de bibliothèque avec des boîtes de recherche au-dessus de chaque liste déroulante

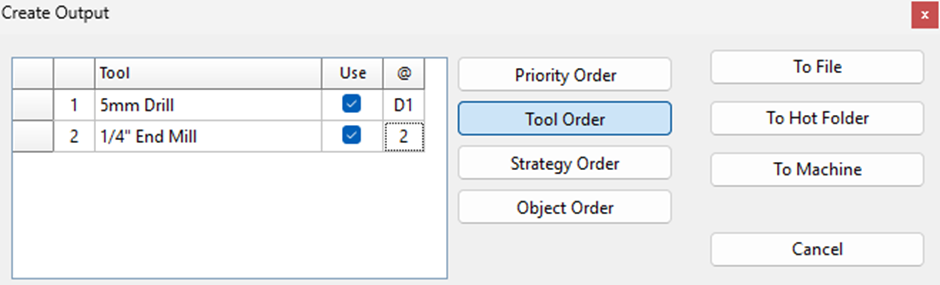

• La section « Ordre des outils » de la fenêtre de sortie affiche désormais également les positions des forets

La section « Ordre des outils » de la fenêtre de sortie affiche désormais également les positions des forets lorsqu'une banque de forets est activée pour votre post-processeur.

Aperçu de la position du foret dans l'onglet Ordre des outils (sortie G1)

Conformément au comportement du changeur d'outils, cliquer sur la case de position du foret fait apparaître le menu Banque de forets.

Version de publication : Build 2500136

Retour à la table des matières

• Nouveau type d'outil Chanfrein

Un nouveau type d'outil Chanfrein a été ajouté aux algorithmes de trajectoire d'outil suivants :

• Poches (îlot, hachures, etc.)
• Filetage
• Décalages de routage

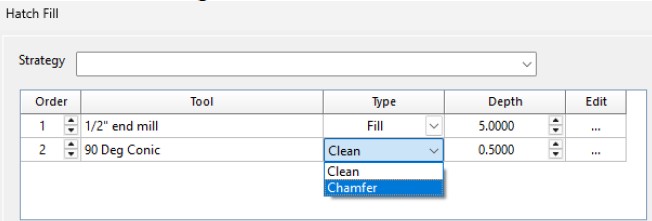

Sélection du type de chanfrein dans les paramètres de trajectoire de l'outil de remplissage de hachures

À l'aide d'outils coniques, les utilisateurs peuvent désormais supprimer facilement les arêtes vives ou ajouter un chanfrein plus large en sélectionnant ce nouveau type d'outil.

Détails importants :

• Des profondeurs minimales doivent être définies pour obtenir des largeurs de chanfrein spécifiques.
• La profondeur peut être augmentée au-delà du minimum pour éviter de couper avec la pointe de l'outil et engager plutôt le bord du matériau avec le côté de la mèche.

Réglage de la largeur du chanfrein dans les paramètres de découpe du hachurage

Des outils à bout sphérique peuvent également être sélectionnés pour éliminer les bavures et obtenir des résultats plus lisses, tout en évitant un traitement supplémentaire.


• Vitesse d'avance de la passe finale pour la découpe des ponts

La vitesse d'avance de la passe finale s'applique désormais également à l'option de découpe automatique des ponts.

• Cette vitesse d'avance détermine la vitesse à laquelle les ponts sont fraisés à la fin du travail.
• Si aucune vitesse d'avance finale n'est spécifiée, le système revient à la vitesse d'avance par défaut.


• Cliquez et faites glisser pour importer des fichiers

Les utilisateurs peuvent désormais importer des fichiers (lisibles) en les cliquant et en les faisant glisser dans l'interface.

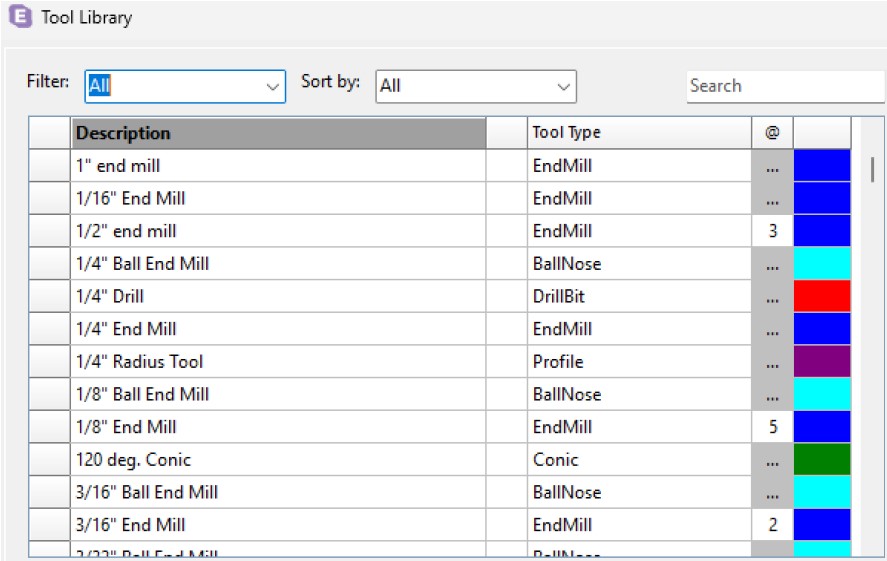

• Changeur d'outils accessible depuis la bibliothèque d'outils

Les utilisateurs peuvent désormais accéder directement au changeur d'outils depuis le menu de la bibliothèque d'outils (F5).

Version de publication : Build 2500162

Retour à la table des matières

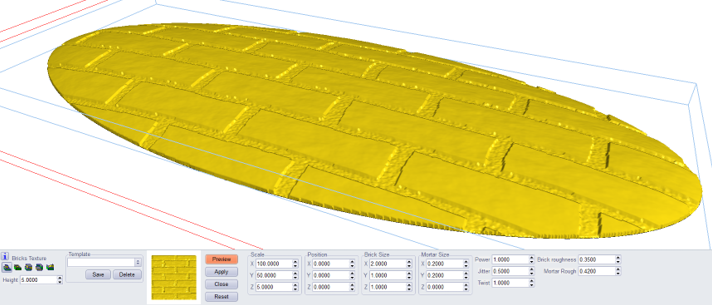

• Aperçu rapide des textures

Nous avons intégré l'option d'aperçu à la fonction de texture rapide, afin que les utilisateurs n'aient plus besoin de générer au préalable les géométries, d'appliquer les trajectoires d'outils et de lancer le rendu 3D.

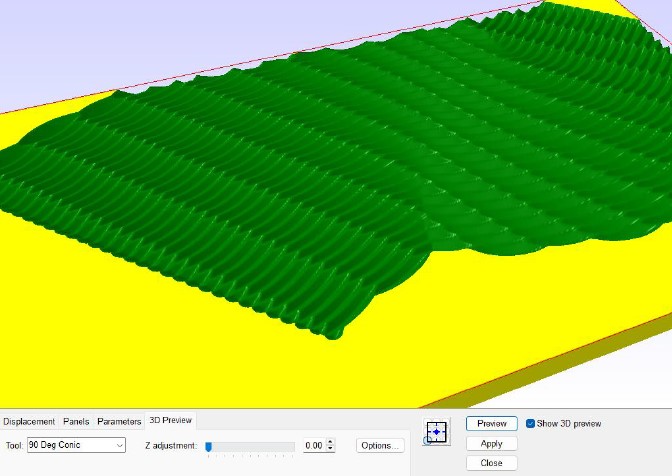

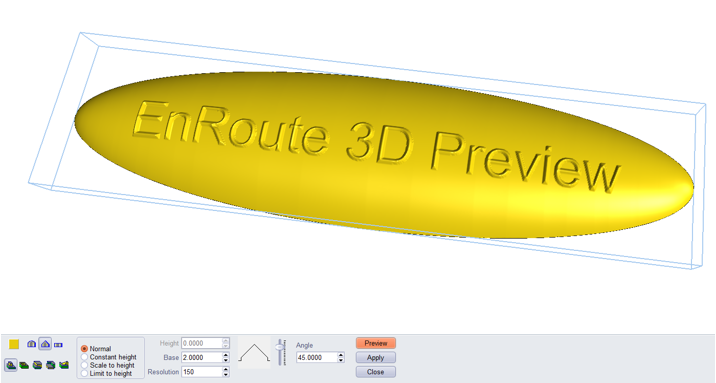

Aperçu 3D à partir de la fonction de texture rapide

Dans l'onglet Aperçu 3D, les utilisateurs peuvent sélectionner l'outil à utiliser pour l'aperçu et utiliser le curseur de réglage Z pour enfoncer davantage la texture rapide dans le matériau.

Le bouton Options permet d'afficher les options de rendu.

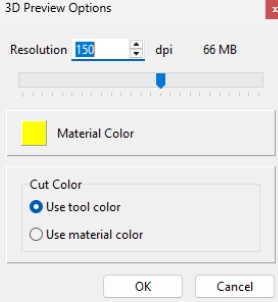

Options de rendu de l'aperçu 3D

•  Raffinement progressif du fraisage

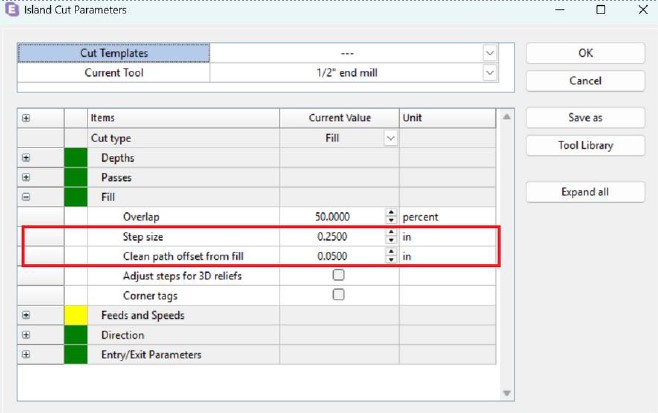

Paramètres ajoutés :
Taille du pas vous permet d'entrer une valeur de distance par pas. Le chevauchement est alors défini par la taille du pas (et vice versa).

Décalage du chemin propre par rapport au remplissage permet à l'utilisateur de contrôler la quantité de matériau retirée par la partie nettoyage de ce parcours d'outil. Augmenter cette variable repoussera la partie « remplissage » vers l'intérieur, laissant plus de matériau à retirer par le passage de nettoyage.


La case à cocher « Bidirectionnel » supprime les contraintes directionnelles de la variable directionnelle du parcours d'outil. Au lieu d'avancer tout en revenant sur lui-même, le parcours effectuera désormais des allers-retours entre chaque étape.

Avancement bidirectionnel du fraisage progressif

• Réglage de l'emplacement préféré des ponts

Les utilisateurs ont désormais la possibilité de définir l'emplacement préféré des ponts de la même manière que pour l'entrée/la sortie

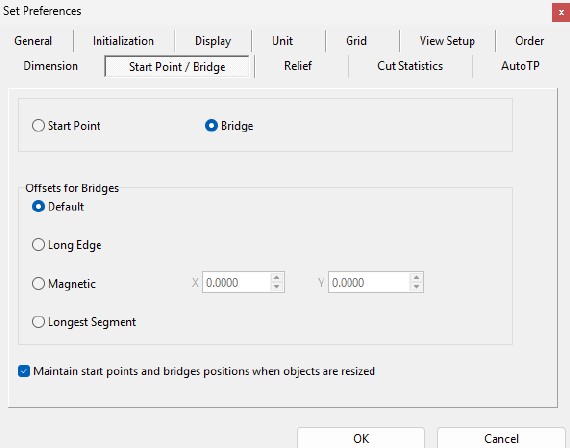

Options de préférences pour les points de départ des ponts

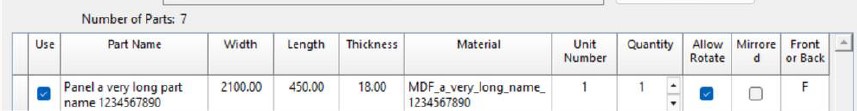

• Mise à jour de l'interface utilisateur pour la colonne « Nom de la pièce » de l'onglet « Pièces »

La colonne s'adapte désormais aux noms de pièces longs en renvoyant le texte à la ligne suivante.
Nom de la pièce : renvoi du texte à la ligne suivante pour s'adapter aux noms de pièces longs

Les utilisateurs peuvent également ajuster manuellement la largeur de la colonne.


• Mise à jour de l'application des étiquettes

  • Labelmaker : les utilisateurs peuvent désormais sélectionner plusieurs fichiers d'étiquettes à envoyer séquentiellement à l'imprimante d'étiquettes.

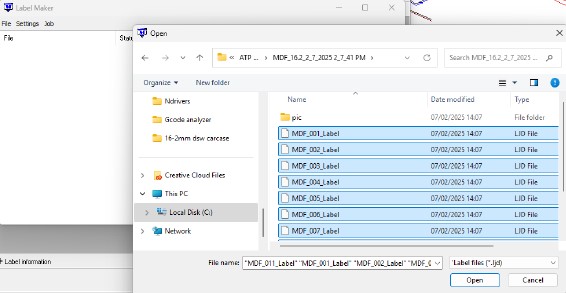

    .Sélection multiple de fichiers d'étiquettes dans LabelMaker

  • LabelPrinter : les utilisateurs peuvent désormais envoyer des étiquettes provenant de plusieurs fichiers d'étiquettes pour les imprimer simultanément

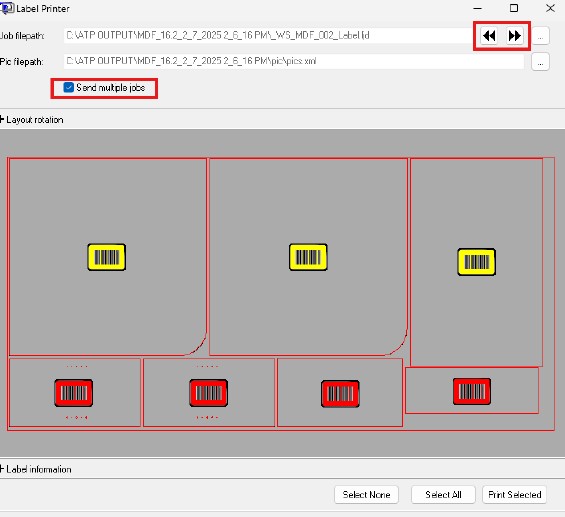

    .Capacité de LabelPrinter à envoyer plusieurs étiquettes individuelles provenant de différents fichiers d'étiquettes

  • Les applications d'étiquettes sont désormais limitées à une seule instance au lieu d'ouvrir plusieurs instances.

Version de publication : Build 2500191

Retour à la table des matières

• Combinaison de soudures

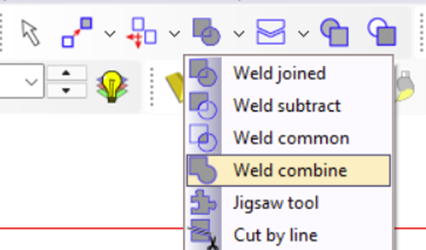

  Une nouvelle option de soudage permet aux utilisateurs de combiner plus efficacement les géométries. Elle respecte désormais les groupes de géométries, en conservant la logique de confinement et de trous.

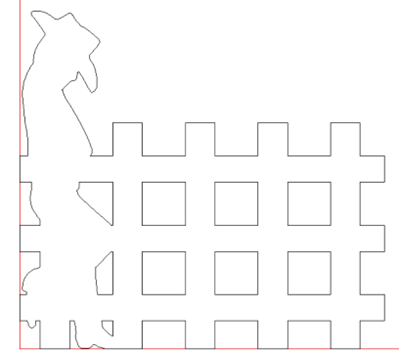

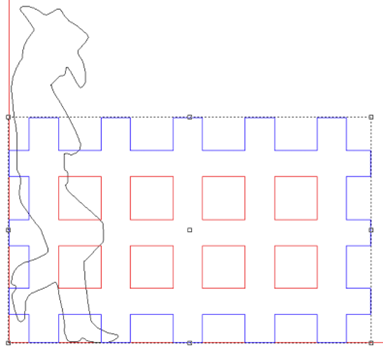

  Contours d'origine

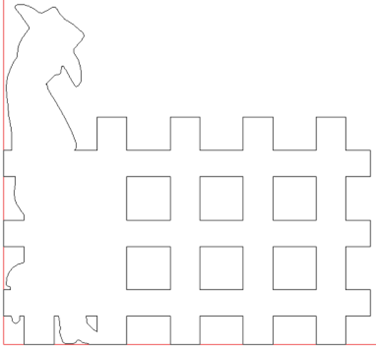

  Combinaison de soudures vs soudure jointe

• Géométrie – Générateur de lignes médianes

  Dans les options de décalage, les utilisateurs peuvent désormais générer des lignes médianes pour les géométries sélectionnées.

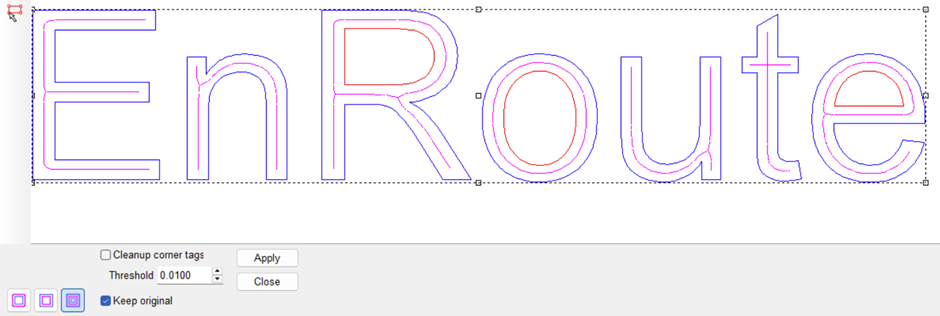

   Vue de la ligne centrale en cours de génération



• Changeur d'outils – Filtrer la liste des outils

  Les utilisateurs peuvent désormais saisir directement dans un emplacement du changeur d'outils pour filtrer la liste déroulante, ce qui rend la sélection des outils plus rapide et plus efficace.

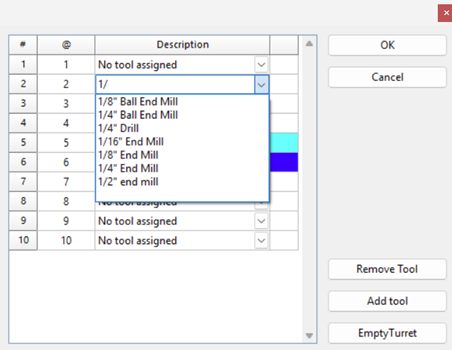

  Filtrage des outils dans la configuration du changeur d'outils



• Amélioration de la connexion en série

  La connexion en série prend désormais en charge les trajectoires d'outils plus espacées. De plus, le paramètre de tolérance peut être ajusté dans les préférences d'EnRoute.


  Le chaînage en guirlande accepte désormais plus d'espace entre les objets



• Mise à jour de l'imprimante d'étiquettes

  Un double-clic sur une étiquette dans l'application Imprimante d'étiquettes l'envoie désormais directement à l'impression.


• Erreur de licence – Option d'enregistrement avant fermeture

  Le logiciel ne se ferme plus immédiatement lorsqu'une erreur de licence se produit. Les utilisateurs ont désormais la possibilité d'enregistrer tout travail non enregistré avant de quitter.

• Améliorations de la gestion des parcours d'outils

  La génération et la modification des parcours d'outils ont été optimisées pour des performances plus fluides et une meilleure réactivité.

Version de publication : Build 2500219

Retour à la table des matières

• Ajout automatique de trous au texte

Les utilisateurs peuvent désormais ajouter automatiquement des trous au texte à l'aide de la nouvelle fonctionnalité « Ajouter des trous au texte », ce qui simplifie le processus de conception pour la signalisation, le routage et d'autres applications prêtes à être découpées.

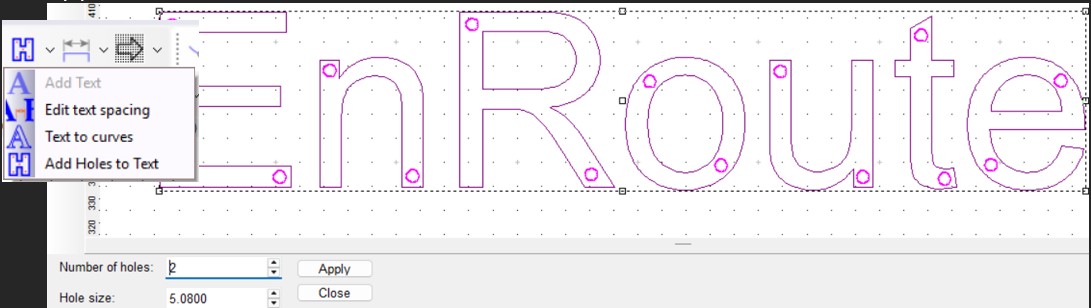

Fonction d'ajout automatique de trous

• Amélioration de la qualité de la gravure des angles en 3D

Pour améliorer la qualité de la gravure dans les angles en 3D, les utilisateurs peuvent désormais choisir d'utiliser la vitesse de plongée au lieu de la vitesse d'avance, ce qui permet un mouvement plus fluide et mieux contrôlé dans les zones détaillées.

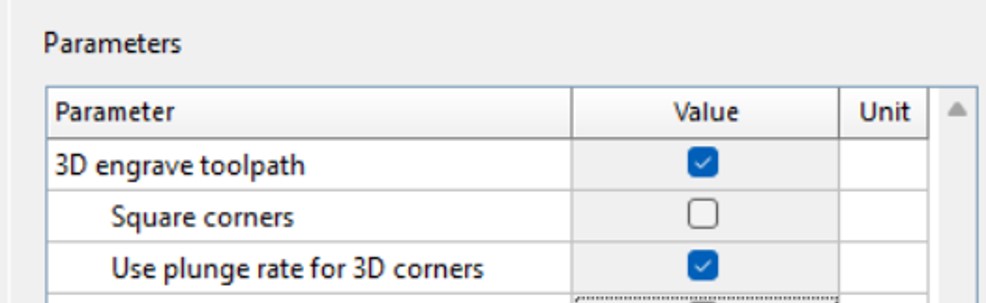

Nouvelle option « Utiliser la vitesse de plongée »

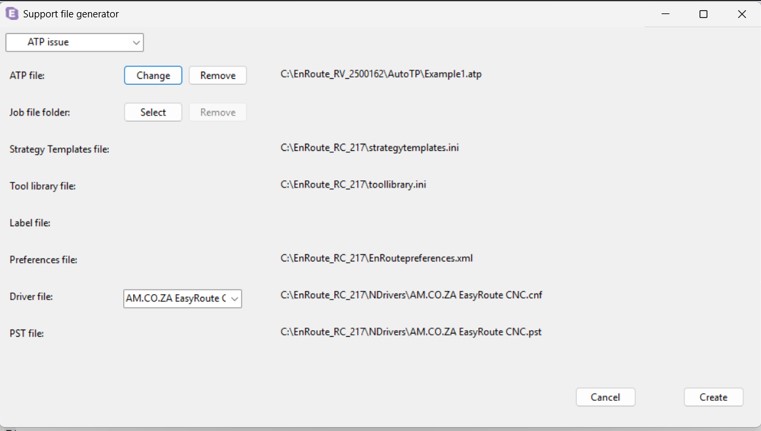

• Assistance simplifiée grâce au générateur de fichiers d'assistance

Le générateur de fichiers d'assistance nouvellement introduit aide les utilisateurs à rassembler tous les fichiers pertinents et à les compresser dans un fichier ZIP lorsqu'ils contactent l'assistance technique. En fonction du sujet sélectionné, un ensemble standard de fichiers nécessaires est automatiquement rassemblé (d'autres peuvent devoir être ajoutés manuellement), ce qui garantit un dépannage efficace et précis.

Générateur de fichiers d'assistance

• Paramètres de dimension déplacés pour un accès plus facile

Les paramètres de dimension ont été déplacés du menu Préférences vers la boîte de dialogue des fonctionnalités, ce qui facilite les réglages rapides et améliore le flux de travail global.

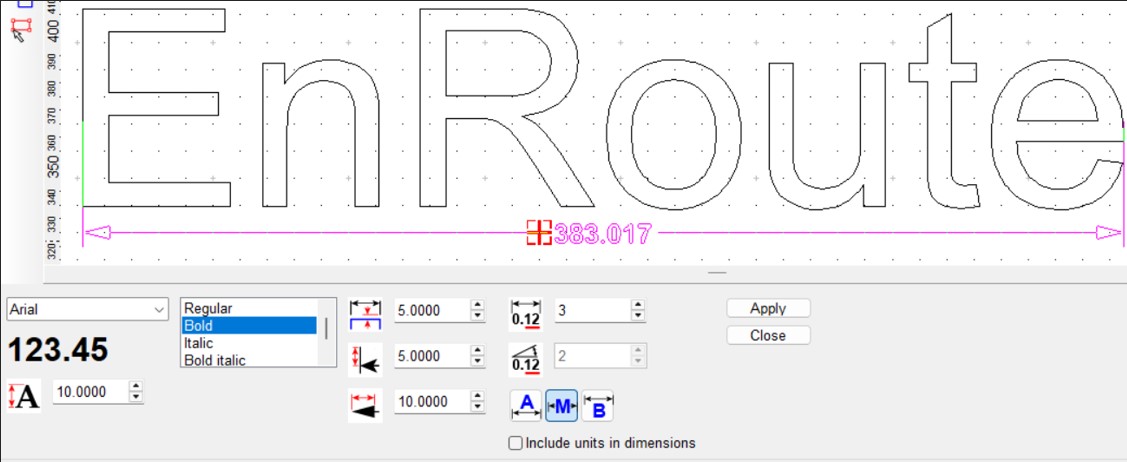

Paramètres de dimension dans une boîte de dialogue des fonctionnalités

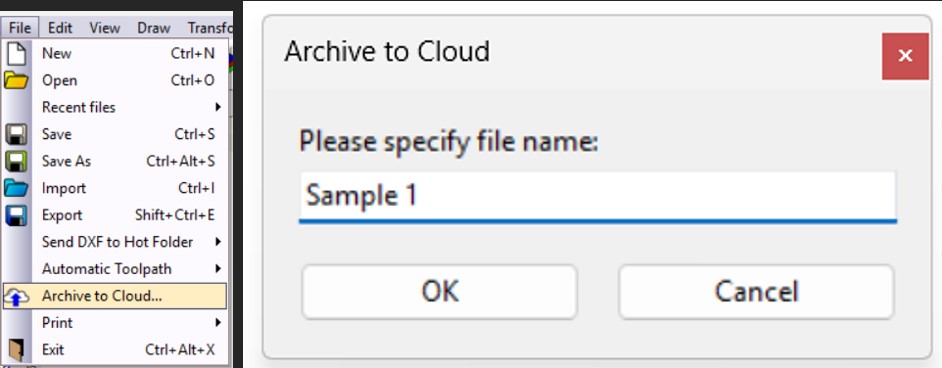

• Archivage dans le cloud

Les utilisateurs peuvent désormais archiver des fichiers directement dans leur compte cloud, ce qui facilite la sauvegarde, l'organisation et l'accès aux projets depuis n'importe où.

Archivage dans le cloud

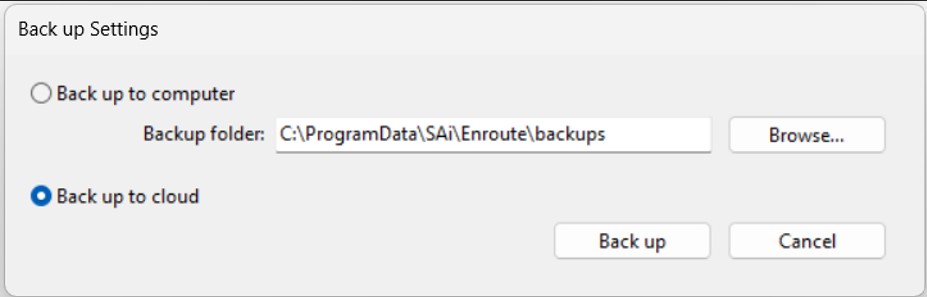

• Sauvegarde des paramètres dans le cloud

Les utilisateurs peuvent désormais sauvegarder leurs paramètres dans le cloud, ce qui garantit une récupération facile et une cohérence entre les appareils.

Boîte de dialogue de sauvegarde

• Accédez aux options de trajectoire d'outil / dimension en double-cliquant

Un double-clic sur une trajectoire d'outil ou une dimension ouvre désormais le menu d'édition correspondant.

• Amélioration de la gestion des importations

Les objets importés s'ouvrent désormais sous forme d'éléments groupés, ce qui facilite leur sélection, leur déplacement et leur placement, et rationalise le flux de travail après l'importation.

• Les objets groupés restent groupés après le tracé d'outil

Lorsque vous appliquez des trajectoires d'outil à des objets groupés, ceux-ci restent désormais groupés, ce qui facilite la gestion, le déplacement et la modification des conceptions avec trajectoires d'outil sans perte de structure.

Version de publication : Build 2500248

Retour à la table des matières

• Les étiquettes restent disponibles après le processus ATP

Lorsque les travaux sont traités avec ATP, les étiquettes restent désormais liées aux pièces du parcours d'outil. Cela signifie que si un utilisateur réorganise manuellement les pièces et relance la sortie à l'aide de G1, EnRoute régénère les étiquettes afin qu'elles correspondent au code G mis à jour. Ainsi, les étiquettes sont toujours correctement positionnées, sans risque de décalage entre les pièces sur la feuille et leurs étiquettes.

Lors de la sortie avec G1 sur un fichier EnRoute généré par ATP qui comprend des informations d'étiquette, les utilisateurs verront une invite leur demandant s'ils souhaitent également sortir les étiquettes. Le lien entre les pièces et les étiquettes restera actif jusqu'à la fermeture d'EnRoute.

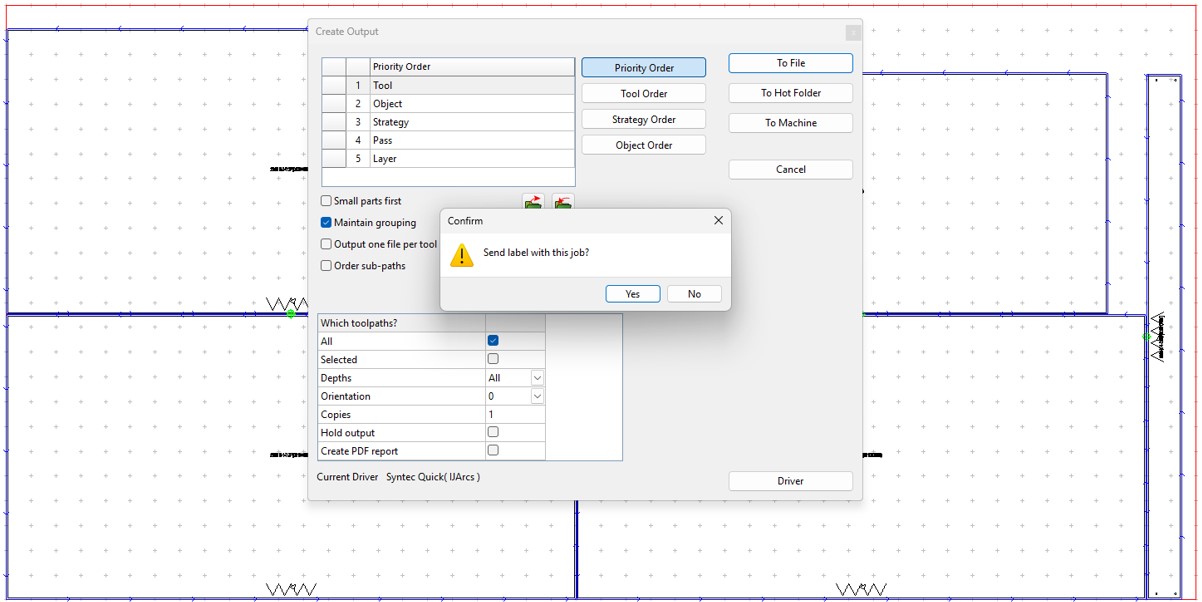

Invite d'étiquette lors de la sortie avec G1


• Option de gravure pour garantir une découpe bidirectionnelle

Une nouvelle case à cocher permet aux utilisateurs d'appliquer un parcours d'outil bidirectionnel lors de la gravure. Même lorsqu'un seul passage d'outil suffit pour dégager le matériau, l'outil effectuera également une découpe dans la direction opposée. Cela garantit une qualité de découpe constante des deux côtés du tracé gravé, ce qui se traduit par des bords plus lisses et une finition plus uniforme.

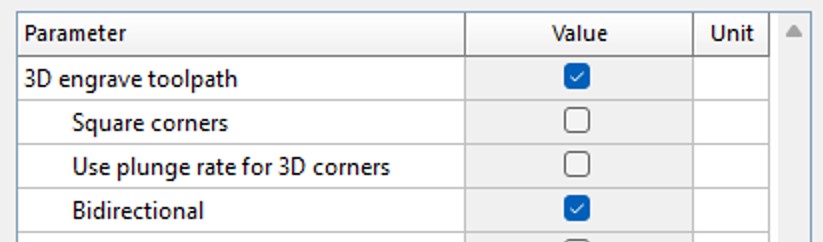

Case à cocher bidirectionnelle sous les options de gravure 3D

Sans et avec application bidirectionnelle


• Clic droit sur l'option « Afficher »

En plus de double-cliquer sur le bouton « Afficher » pour ouvrir la vue quadruple, les utilisateurs peuvent désormais cliquer avec le bouton droit sur le bouton pour passer rapidement d'une vue disponible à une autre.

Version de publication : Build 2500300

Retour à la table des matières

• Travail multi-faces

Les utilisateurs peuvent désormais choisir le type de travail multi-faces, en plus des types standard et double face.

Ce nouveau type de travail permet un usinage plus efficace sur les systèmes équipés d'outils agrégés ou de moteurs de fraisage latéral.

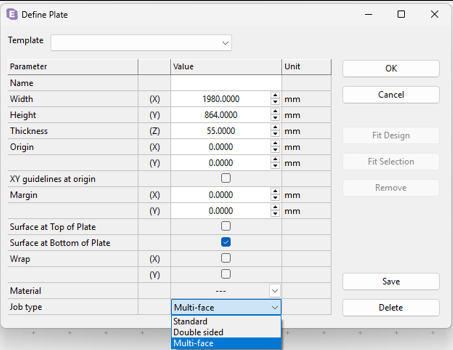

Définition de la plaque avec ajout du type de travail

Des vues supplémentaires ont été ajoutées pour faciliter la conception et la création de parcours d'outils sur chaque face du matériau.

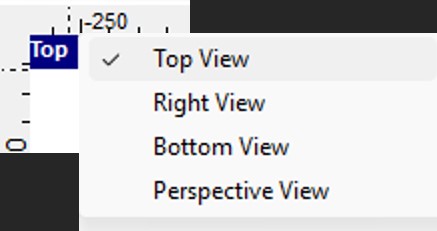

Sélection de la vue en cliquant avec le bouton droit sur la vue active

Le dessin, l'édition et le parcours d'outil de chaque côté du matériau sont désormais entièrement pris en charge, ainsi que la plupart des autres fonctionnalités d'EnRoute.

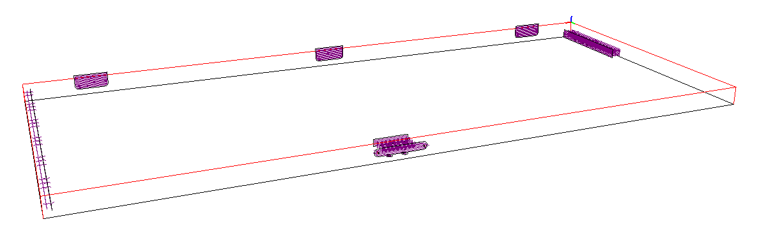

Vue en perspective d'un travail multi-faces

Pour la conception et le positionnement, les utilisateurs peuvent simplement sélectionner un objet et le déplacer ou le copier vers un autre côté. L'objet sera automatiquement repositionné et réorienté pour correspondre à la face sélectionnée.

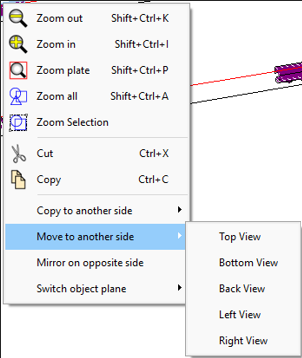

Menu contextuel avec Déplacer. Copier et changer de plan.

Lorsque vous travaillez avec des géométries importées, les objets peuvent déjà être dans la bonne position, mais doivent être affectés au côté approprié. Dans ce cas, les utilisateurs peuvent simplement changer de plan, ce qui affectera la géométrie sans modifier sa position.

La configuration des agrégats est simple :

• Affectez les outils à un emplacement qui correspond à la configuration de l'agrégat.

• Entrez les décalages si nécessaire.

• Cliquez sur Enregistrer pour confirmer.

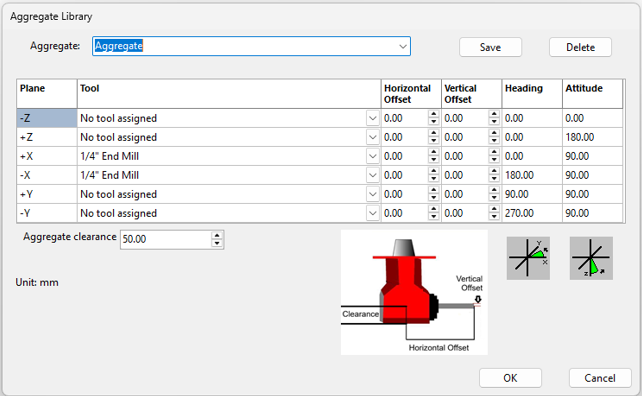

Menu de la bibliothèque d'agrégats

Lors de la sortie d'un travail préparé, EnRoute sélectionne désormais automatiquement les agrégats appropriés lorsqu'ils sont disponibles.

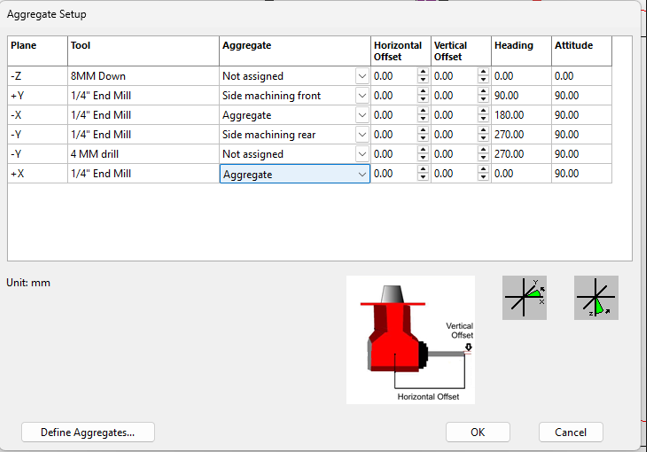

Fenêtre de configuration des agrégats lors de la création de la sortie

Avant de générer la sortie, comme toujours, assurez-vous que les outils se trouvent au bon endroit dans le changeur d'outils.

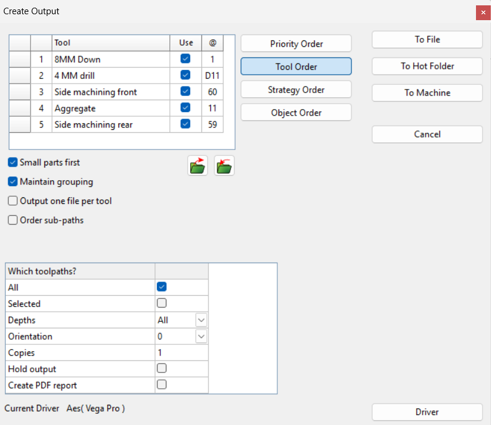

Fenêtre de sortie, avec l'ordre des outils sélectionné et les positions affichées

Tutoriel

https://www.youtube.com/watch?v=7RRg0GWNtyw

Version de publication : Build 2500325

Retour à la table des matières

• Découpe en relief sur les axes X, Y et Z

Vous pouvez désormais découper des reliefs le long de n'importe quel axe principal (X, Y ou Z). Cela vous offre beaucoup plus de flexibilité lors de la préparation de pièces 3D et accélère les flux de travail qui reposent sur le découpage.

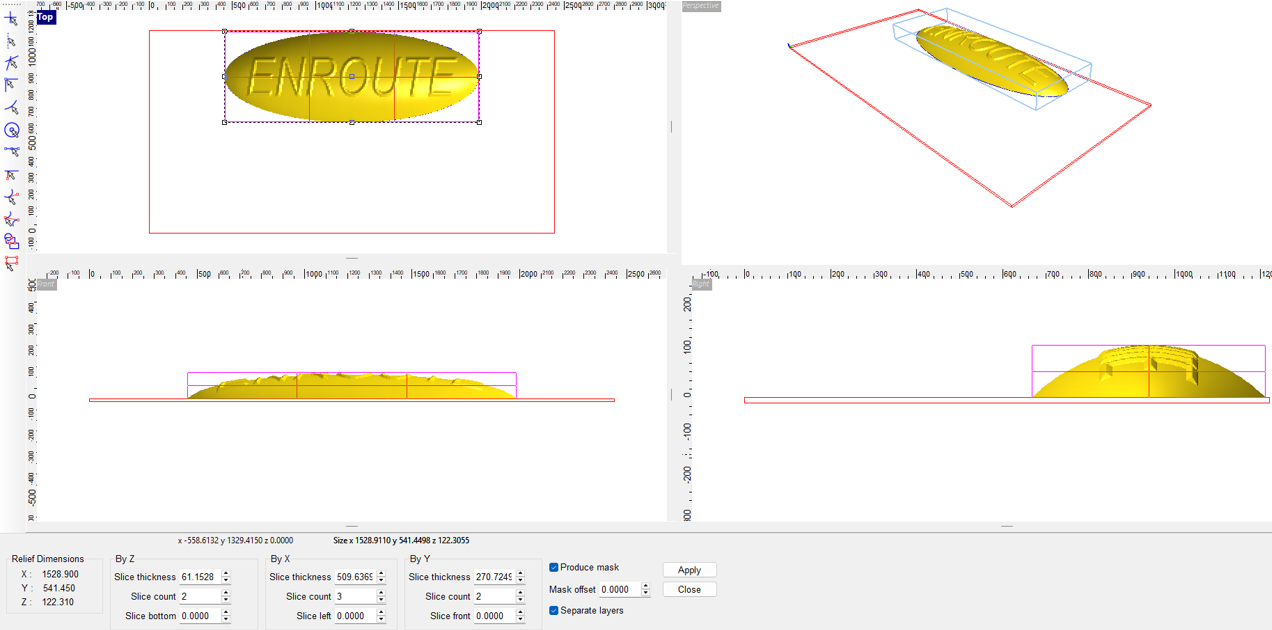

Les nouveaux paramètres du menu de découpe en relief permettent de définir des découpes sur les axes X et Y.

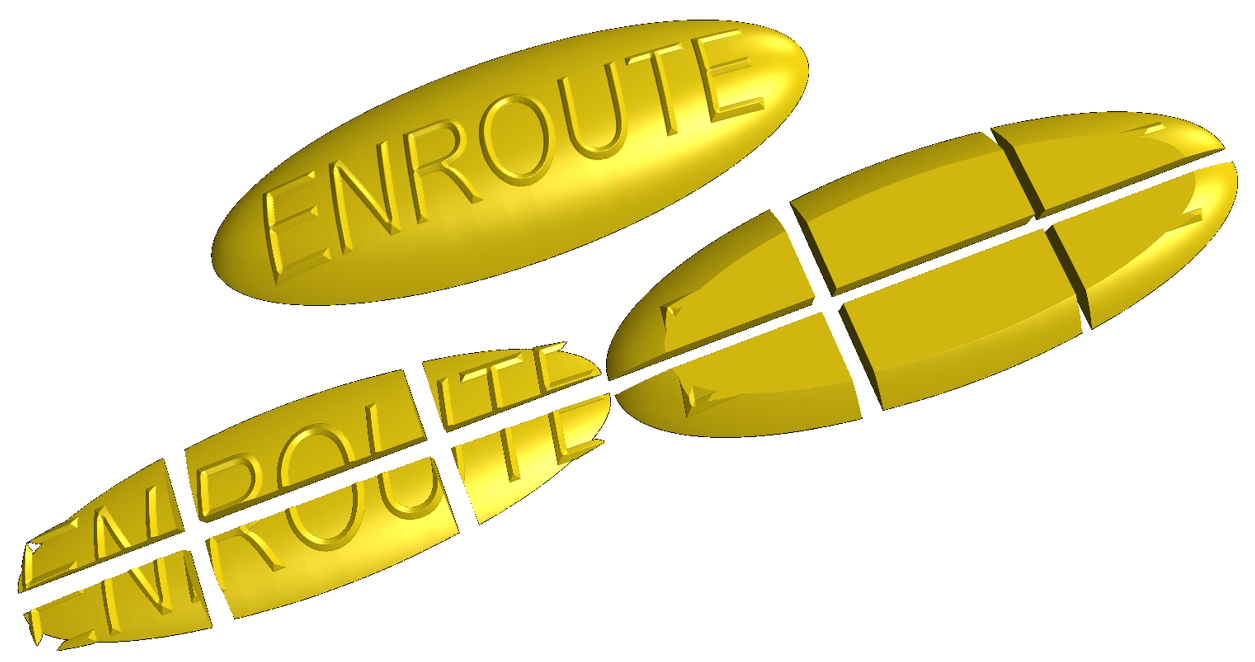

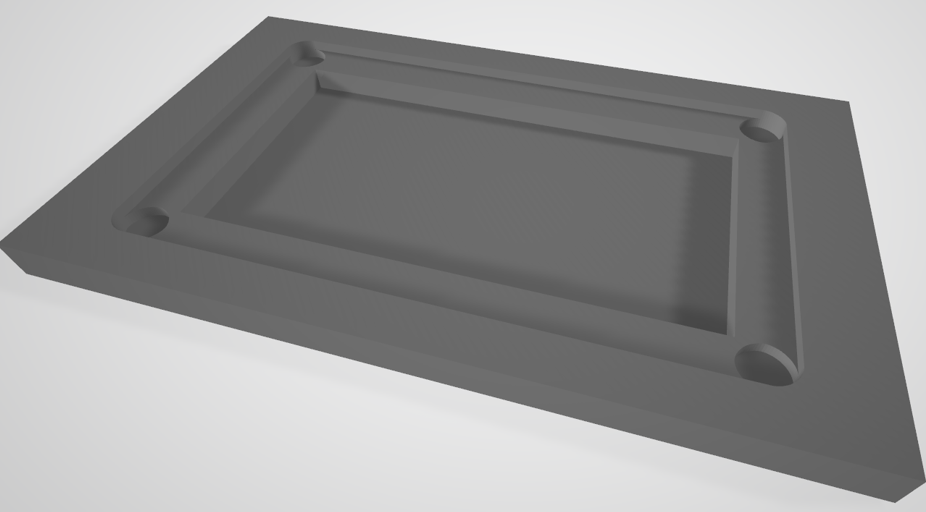

Résultat du découpage lorsque la fonction est appliquée avec les paramètres ci-dessus

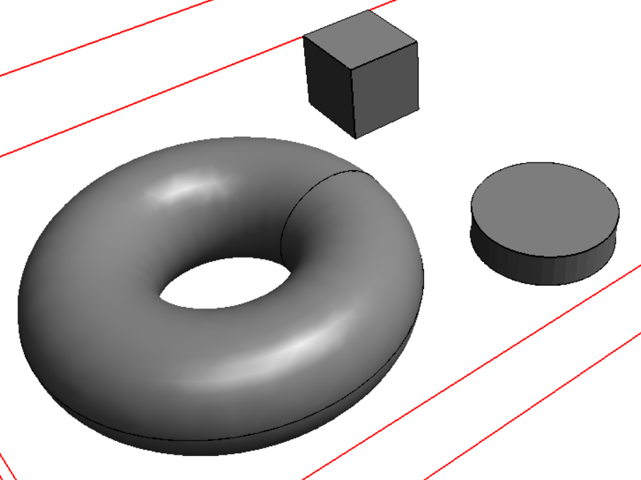

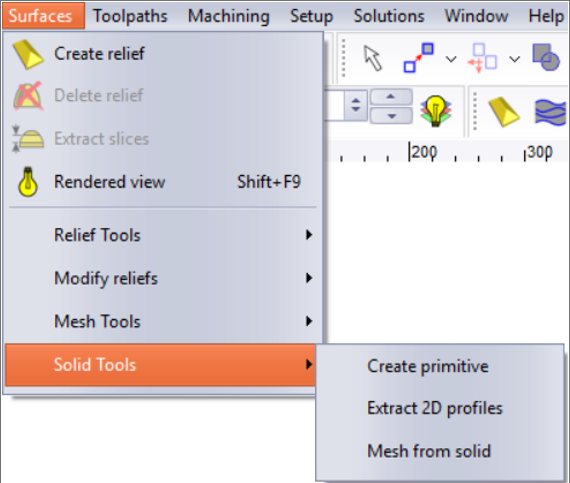

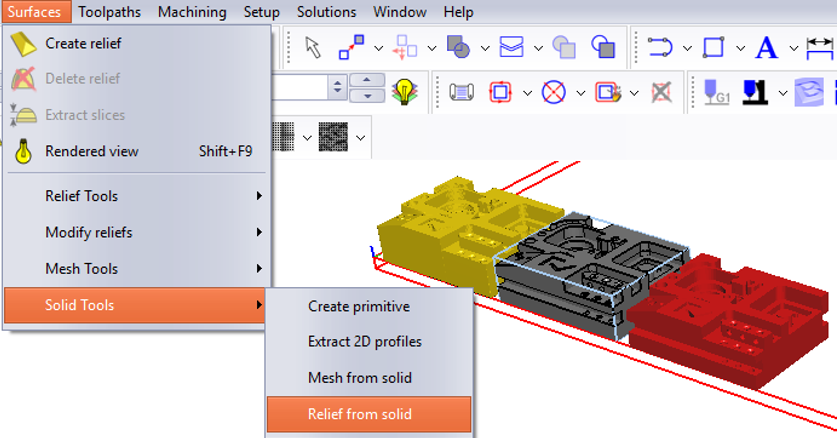

• Extraction de profils 2D pour les fichiers STL

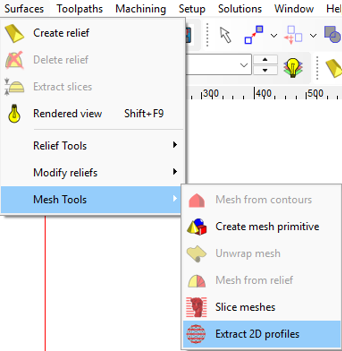

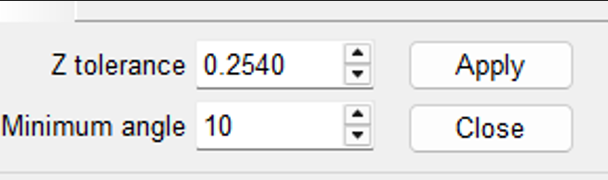

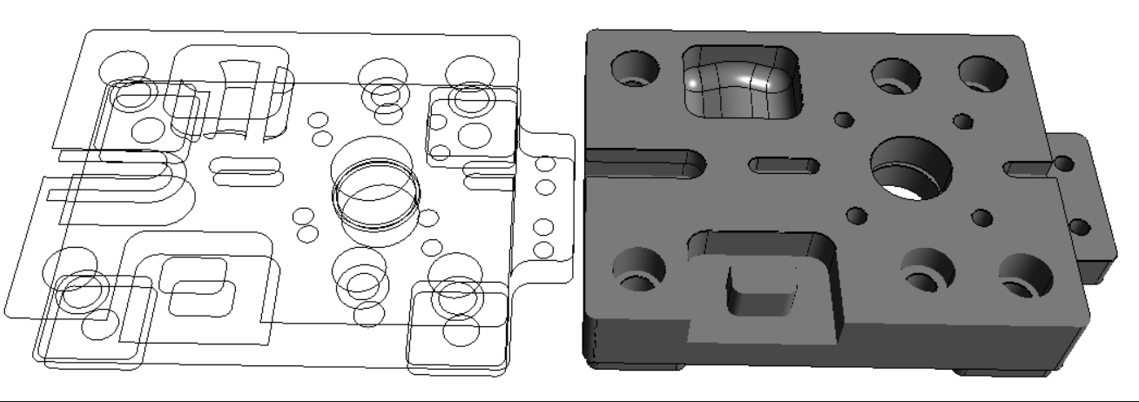

EnRoute extrait désormais automatiquement les lignes caractéristiques directement à partir de la géométrie STL. Cela permet de convertir instantanément les maillages 3D en profils propres et utilisables, éliminant ainsi un goulot d'étranglement majeur dans la création de parcours d'outils en aval. Chaque fois qu'une section transversale change, EnRoute identifie et génère le profil correspondant, vous offrant une géométrie précise et prête à l'emploi sans nettoyage manuel.

Exemple de fichier STL où les sections peuvent être usinées à l'aide de parcours d'outils +-2D.

Les profils sont générés aux profondeurs correspondantes où la section transversale a changé.

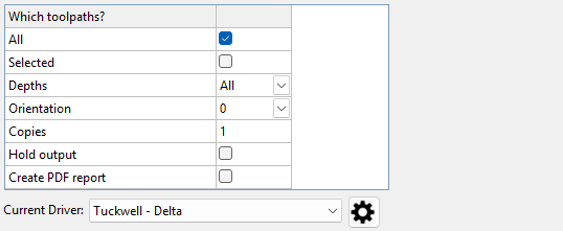

• Sélection simplifiée du post-processeur

Changer de post-processeur est désormais aussi simple que de faire un choix dans une liste déroulante lors de la sortie. Plus besoin de fouiller dans les menus : il suffit de sélectionner, de confirmer et de générer le code.

Menu déroulant avec la fenêtre de sortie


• Imbrication de petites pièces

Les petites pièces peuvent désormais être imbriquées automatiquement vers le centre de la feuille, où la fixation par aspiration est la plus forte. Cela réduit le risque de déplacement des petites pièces pendant l'usinage.


• Post-processeur enregistré dans les fichiers ATP

Votre configuration ATP mémorise désormais le post-processeur qu'elle utilise. Lorsque vous rouvrez un fichier ATP, elle charge automatiquement le post-processeur approprié, garantissant ainsi une sortie cohérente entre les appareils et les sessions.


• Amélioration du comportement de sélection

Cliquer accidentellement sur un espace vide n'efface plus une sélection complexe. Vous pouvez désormais cliquer tout en maintenant la touche Ctrl enfoncée pour désélectionner des éléments sans perdre accidentellement votre sélection.


• Regroupement automatique uniquement lorsque cela est nécessaire

EnRoute regroupe désormais automatiquement les contours uniquement lors de l'importation de plusieurs fichiers. Les importations uniques restent inchangées, ce qui vous donne plus de contrôle sur l'organisation de la géométrie.

Version de publication : Build 2600014

Retour à la table des matières

• Nouveau : prise en charge des objets solides 3D EnRoute prend désormais en charge les objets solides 3D.

Les utilisateurs peuvent :

• Créer des primitives solides directement dans EnRoute
• Importer des modèles solides via des fichiers STEP (.stp / .step)
• Extraire des profils 2D à partir d'objets solides
• Convertir des objets solides en maillages et reliefs

Les objets solides peuvent être :

• Enregistrés dans des fichiers de projet EnRoute
• Exportés sous forme de fichiers STEP ou STL pour les flux de travail en aval

Cela permet des flux de travail 3D plus avancés et une meilleure interopérabilité avec les systèmes de CAO.

Outils solides dans le menu Surface

Objets primitifs dans EnRoute

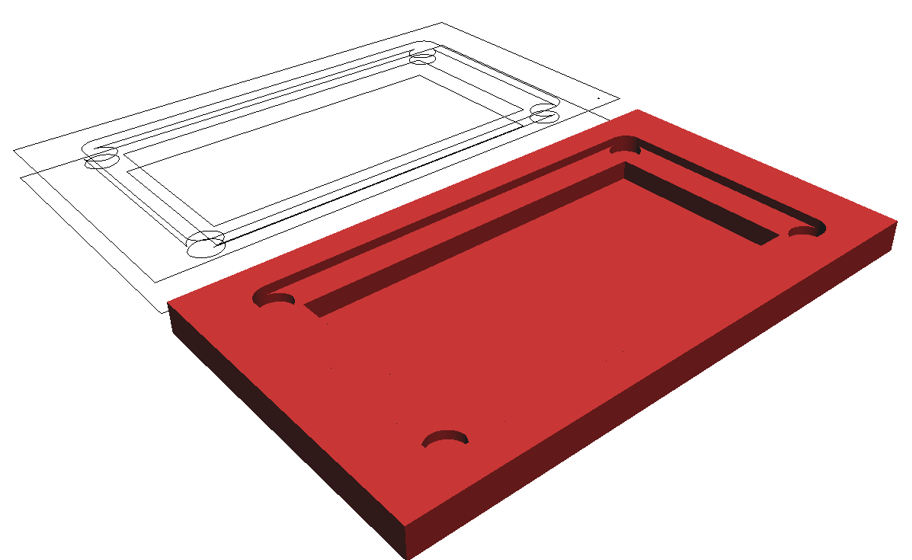

Extraction de profil à partir d'un objet solide

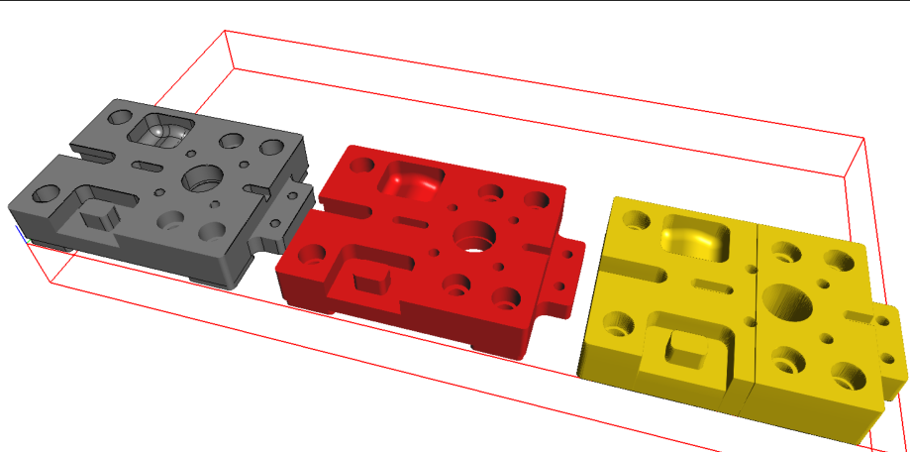

Objet solide importé converti en maillage et relief

• Sortie d'arc améliorée avec prise en charge de l'axe Z La sortie d'arc peut désormais inclure des modifications de la valeur Z.

Certaines commandes de machines rencontrent des problèmes lorsque les entrées d'arc sont automatiquement segmentées en mouvements linéaires. Les utilisateurs peuvent désormais choisir de sortir ces mouvements d'entrée sous forme d'arcs réels, ce qui améliore la compatibilité et la qualité des mouvements sur les commandes prises en charge.

• Nouvelle langue : chinois simplifié EnRoute est désormais disponible en chinois simplifié, ce qui élargit son accessibilité aux utilisateurs sinophones.

Version de publication : Build 2600069

Retour à la table des matières

• Option de prévisualisation du relief 3D Les utilisateurs peuvent désormais prévisualiser un relief 3D avant de l'appliquer. Cela permet d'évaluer rapidement l'apparence du relief sur la conception et d'apporter des ajustements avant de valider l'opération.

Option de prévisualisation dans la création de relief

• Prévisualisation de la texture 3D Les textures peuvent désormais être prévisualisées sur le modèle avant leur application. Cela permet d'avoir une vue claire de l'effet souhaité, ce qui aide à optimiser la conception sans avoir à revenir en arrière à plusieurs reprises.

Option de prévisualisation avec les textures

• Objets solides 3D La prise en charge des objets solides a été étendue. Les objets solides peuvent désormais être convertis directement en reliefs, ce qui rationalise les flux de travail impliquant des solides importés.

Option « Relief à partir d'un solide » dans la section Outils solides du menu Surfaces

• Améliorations de l'exportation/importation
  • Les exportations/importations STEP peuvent désormais inclure des objets maillés.
  • Les exportations/importations STL peuvent désormais inclure des objets solides.

Version de publication : Build 2600094

Retour à la table des matières

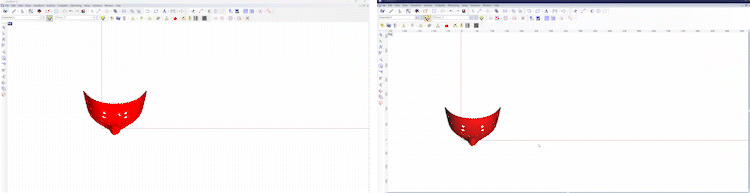

• Améliorations des performances de rendu et de la fenêtre d'affichage

  Nous avons mis à niveau le pipeline de rendu des vues de dessus, de dessous et de côté pour utiliser OpenGL. Cela se traduit par une visualisation STL de meilleure qualité et une interaction nettement plus fluide avec les outils de dessin tels que les cercles et les ellipses,... Les utilisateurs devraient constater une réactivité améliorée, en particulier lorsqu'ils travaillent avec des géométries complexes et des objets 3D.

• Amélioration du tracé de parcours d'outils pour les objets solides

  Les capacités de création de parcours d'outils ont été étendues pour mieux prendre en charge les objets solides. Les parcours d'outils de remplissage peuvent désormais être appliqués directement aux solides, ce qui élimine les étapes intermédiaires et rationalise le flux de travail.

Version de publication : Build 2600125

Retour à la table des matières

EnRoute Hub :

Cette version introduit l'EnRoute Hub, un panneau centralisé permettant de gérer les parcours d'outils et les objets de conception au sein d'EnRoute. Il regroupe les informations clés du flux de travail dans une interface unique, améliorant ainsi la visibilité et l'accès à l'ensemble de votre projet.

L'EnRoute Hub peut être activé ou désactivé via le menu Affichage.

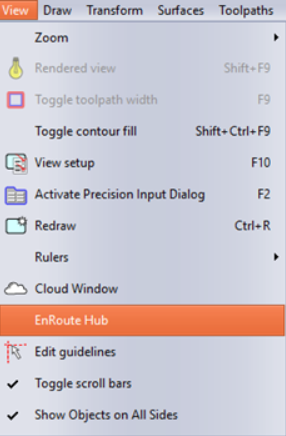

Activation de l'EnRoute Hub dans le menu Affichage

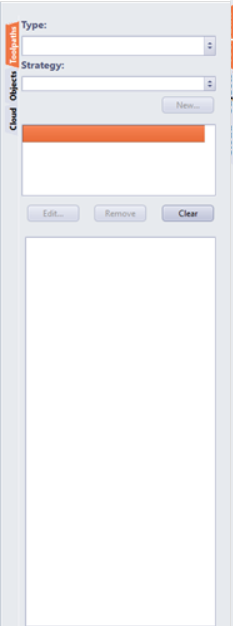

Page Parcours d'outils

La page Parcours d'outils offre une vue d'ensemble ciblée et une interface d'édition rapide pour les données relatives aux parcours d'outils.

Les utilisateurs peuvent sélectionner un type de parcours d'outil, choisir une stratégie existante ou créer un parcours d'outil à partir de zéro.

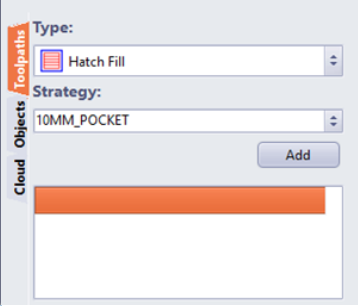

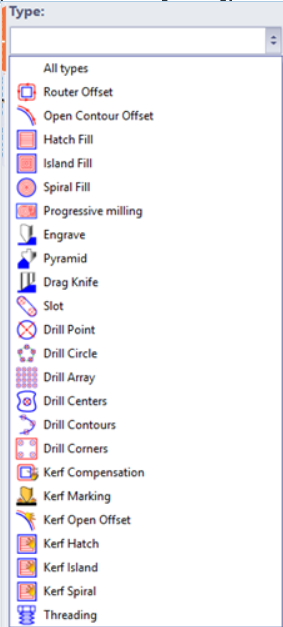

Page Parcours d'outils                 Sélection du type Type                     Sélection de la stratégie

Lorsqu'un objet avec un parcours d'outil est sélectionné, ses paramètres principaux s'affichent dans le panneau. Les utilisateurs peuvent rapidement ajuster les paramètres clés tels que les profondeurs et d'autres paramètres spécifiques au parcours d'outil, et ont également un accès rapide aux paramètres de coupe pour chaque outil.

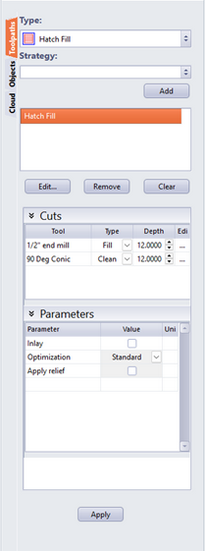

Paramètres du parcours d'outil sélectionné affichés dans la page des parcours d'outils

Page Objets

La page Objets offre une vue structurée de tous les éléments de conception contenus dans le fichier. Elle affiche tous les objets du fichier, y compris les calques, les feuilles, les parcours d'outils et les groupes

Elle reflète les sélections en cours effectuées dans la zone de dessin et peut également être utilisée pour créer une nouvelle sélection

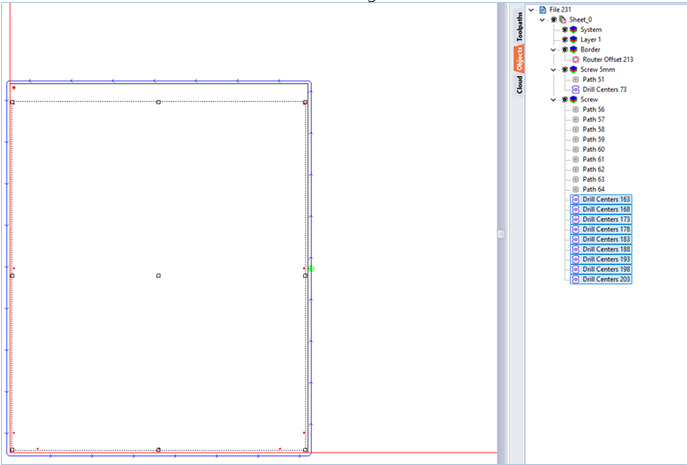

Sélection reflétée dans la page Objets

Elle comprend un menu contextuel permettant de créer, modifier et supprimer des parcours d'outils directement depuis la vue en liste

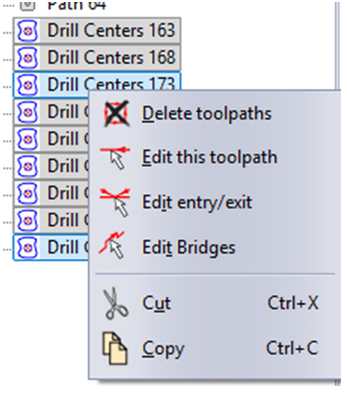

Menu contextuel de la page Objets

Le calque système affiche les groupes lorsqu’ils sont présents dans le fichier. Lors de l’utilisation du module de parcours d’outils automatiques, les éléments groupés hériteront du nom de la pièce comme étiquette de groupe.

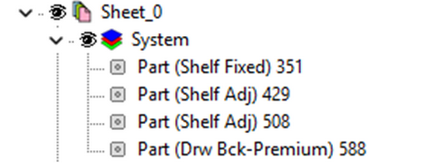

Calque système de la page Objets

Les éléments peuvent être glissés-déposés entre les calques et les feuilles pour une organisation rapide

Page Cloud

La page Cloud dispose désormais d’un onglet au sein de l’EnRoute Hub.

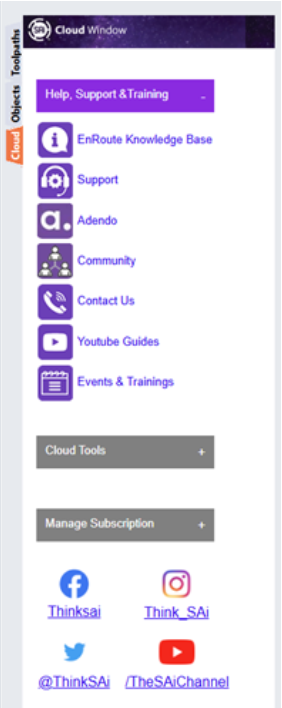

Page Cloud au sein de l’Hub

Améliorations de l’ordre manuel :

L’ordre manuel a été étendu pour permettre un contrôle plus fin par couche.

• Les utilisateurs peuvent désormais définir un ordre manuel distinct pour chaque couche, plutôt que de s’en remettre à un système d’ordre global unique.
• Pour contrôler entièrement la séquence de sortie, la priorité d’ordre doit être définie comme suit :
  1. Priorité aux couches
  2. Puis aux objets

Ex.

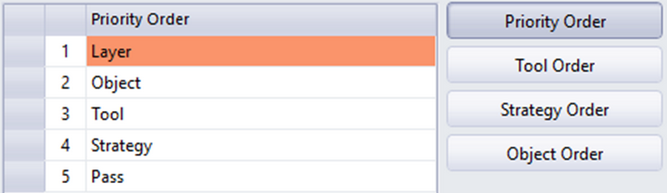

Exemple de hiérarchisation pour l'ordre manuel par couche

Version de publication : Build 2600146

Retour à la table des matières

Ajout d'une largeur aux contours ouverts

Les utilisateurs peuvent désormais définir une largeur lorsqu'un parcours d'outil est positionné au centre d'un contour ouvert. Cela permet de créer des découpes plus larges que le diamètre de l'outil.

Réglage de la largeur dans les propriétés de l'outil

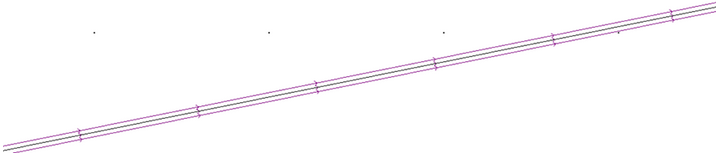

Parcours d'outils décalés de part et d'autre du contour pour obtenir la largeur souhaitée

Outil de cotation – Le 4e clic applique la cotation

Le comportement de l'outil de cotation a été mis à jour de sorte que le 4e clic applique désormais la cotation, offrant ainsi un flux de travail plus intuitif.


Ordre des objets G1 – Option manuelle

Une nouvelle option Manuelle a été ajoutée aux paramètres d'ordre de sortie des objets.

Lorsqu'un ordre manuel est créé dans EnRoute, cette case à cocher est automatiquement sélectionnée. Lorsqu'elle est activée, les objets sont exportés dans l'ordre affiché dans l'onglet Objets du Hub. Toute modification apportée à l'ordre manuel est automatiquement synchronisée avec l'ordre affiché dans l'onglet Objets.

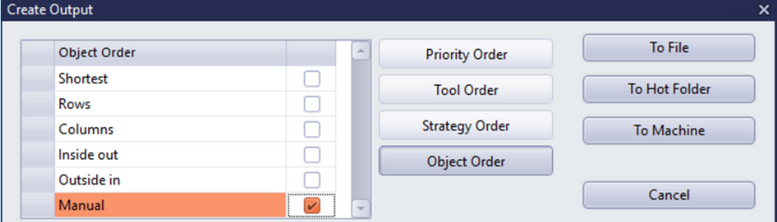

Option manuelle sous l'ordre des objets

Mises à jour d'EnRoute Hub

La page Objets a été enrichie des améliorations suivantes :

• Créer de nouveaux calques directement depuis la page Objets.

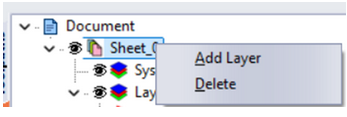

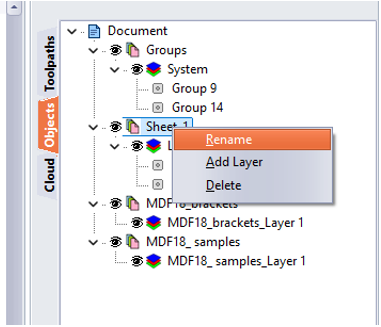

• Menu contextuel sur une feuille pour ajouter un calque ou supprimer la feuille
• Créer de nouvelles feuilles directement depuis la page Objets.

• Clic droit sur un document pour ajouter une feuille
• Renommer les calques et les groupes directement dans la page Objets.

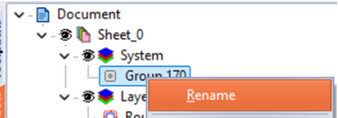

• Clic droit sur un groupe pour le renommer


Mise à jour du filtre d'importation DXF / DWG

Le filtre d'importation DXF / DWG a été mis à jour afin d'offrir une expérience d'importation améliorée et une meilleure ergonomie globale avec les fichiers DXF provenant de diverses applications.

Version de publication : Build 2600203

Retour à la table des matières

• Parcours d'outils sur les objets maillés

Les objets maillés peuvent désormais faire l'objet d'un parcours d'outils directement, sans qu'il soit nécessaire de les appliquer au préalable à un relief.

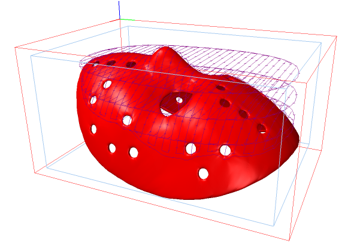

Objet maillé avec parcours d'outils dans EnRoute

• Nouveaux filtres pour le Hub EnRoute

Ajout des filtres Favoris et Récemment utilisés au Hub EnRoute pour faciliter la sélection des stratégies.

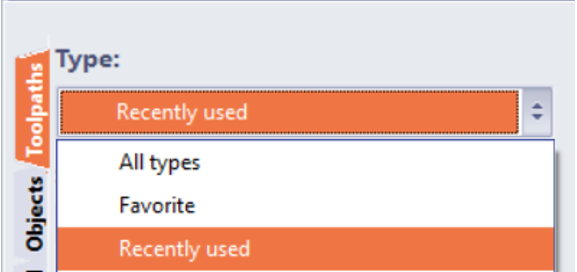

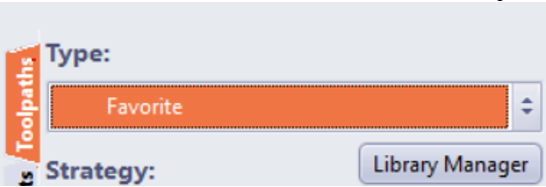

Nouveaux filtres pour l’EnRoute Hub

Le filtre « Récemment utilisés » affiche jusqu’à 10 stratégies récemment utilisées dans le fichier actif.

Les « Favoris » peuvent être activés via le gestionnaire de bibliothèque.

Accès au gestionnaire de bibliothèque depuis l’EnRoute Hub


• Indicateur d’éléments sélectionnés

Un indicateur permanent « # éléments sélectionnés » a été ajouté en bas de l’interface.

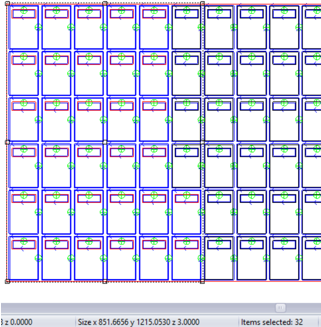

Indicateur « # éléments sélectionnés » en bas

• LabelMaker

LabelMaker permet désormais de regrouper des fichiers LJD en un seul travail d’impression, ce qui réduit le nombre de feuilles nécessaires lorsque plusieurs travaux d’étiquetage tiennent sur une seule feuille. Cette option doit être activée. La fusion ne s’appliquera que lorsque plusieurs travaux sont ajoutés simultanément.

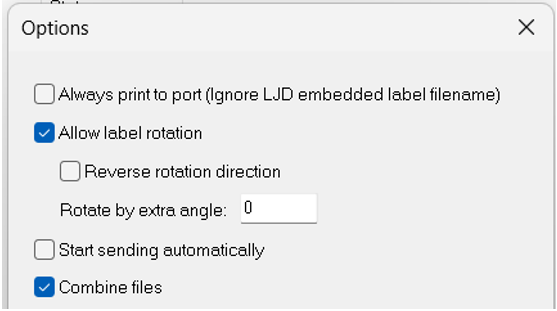

L’option « Combiner les fichiers » de LabelMaker


• Disponibilité de la liste d’outils pour les post-processeurs

Les post-processeurs peuvent désormais accéder à la liste complète des outils à utiliser dans les en-têtes des fichiers de sortie, y compris le nom de chaque outil et sa position dans le changeur d’outils. Les post-processeurs existants nécessitent une mise à jour pour prendre en charge cette fonctionnalité.

Ex.

Liste d’outils ;

OUTIL n° 13 Foret 5 mm

OUTIL n° 14 : Foret de 3 mm

OUTIL n° 15 : Foret hélicoïdal descendant de 8 mm

OUTIL n° 16 : Foret hélicoïdal 1/2 T
