Tracciamento della linea centrale

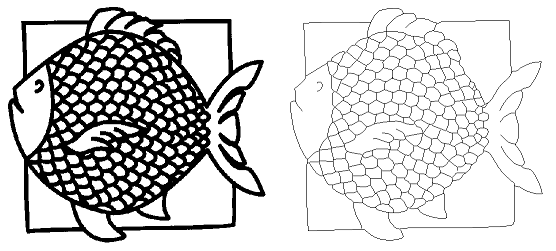

Lo strumento Traccia linea centrale traccia una singola linea lungo il centro di ogni parte di una bitmap e include un'opzione per delineare qualsiasi area che sia più larga di una larghezza specificata. Questo strumento è utile per produrre modelli al neon e percorsi di fresatura e incisione.

Solo le bitmap in bianco e nero possono essere tracciate usando la traccia della linea centrale. Se la vostra bitmap è in bianco e nero e non potete ancora usare questo strumento, selezionate la bitmap e convertite la modalità colore dell'oggetto andando su Bitmap Menu > Modalità colore > Bianco e nero.




Nella scheda Linea centrale di DesignCentral, regola i seguenti parametri:


Per la spiegazione della scheda Autotrace, vedi Autotrace.

Passi Specifica la dimensione minima da delineare.
Chiudi percorsi Quando è selezionato, crea una forma chiusa separata in ogni area completamente chiusa.
Delinea oggetti grandi Quando è selezionato, traccia gli oggetti più grandi con un contorno invece di una linea centrale.
mceclip4.png Specifica il colore degli oggetti vettoriali risultanti.
  • Dalla barra degli strumenti principale, selezionare lo strumento Tracciamento linea centrale.

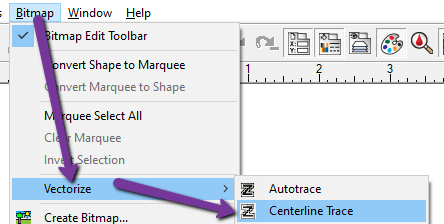

  • Dal menu Bitmap, vai su Vettorializza > Tracciamento linea centrale
  • mceclip1.png      mceclip0.png
  • Regolare i parametri di tracciamento nelle schede DesignCentral - Linea centrale e Traccia automatica.
  • Per tracciare l'intera bitmap o parti di essa
    • Fare clic sulla bitmap per tracciare un oggetto.
    • Fare clic e trascinare il cursore per creare un rettangolo di delimitazione. (Tieni premuto Shift per creare un rettangolo di delimitazione). Circonda gli oggetti nella bitmap che vuoi tracciare.
    • Tieni premuto Ctrl e clicca per tracciare tutta la bitmap.
