La funzione Taglia/Plot di flexi permette di convertire i vettori esistenti in disegni tagliati, generalmente per il taglio di vinili colorati. Il software individua tutti gli oggetti vettoriali e li importa nella finestra Cut/Plot come se ognuno di essi fosse la propria linea di taglio. Questo include testo e forme. Ignora tutti gli altri elementi del disegno. Ogni oggetto è poi organizzato per il suo colore, il che significa che genera rapidamente lavori per ogni colore se volete tagliare più colori di vinile.
Questo significa anche che NON è necessario applicare una linea di taglio di contorno nel disegno.
Usando questo disegno come esempio:

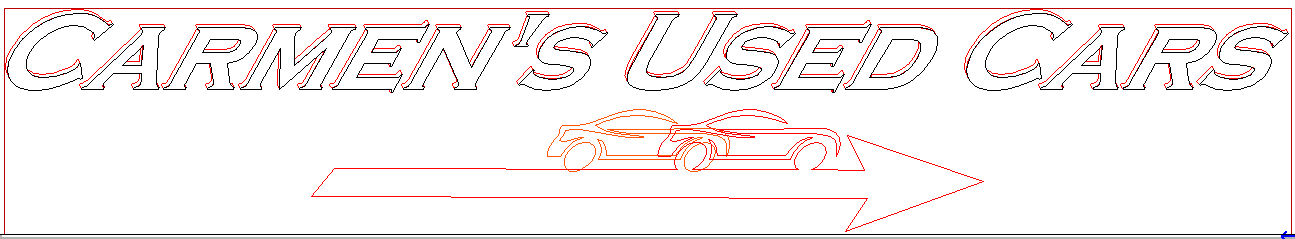

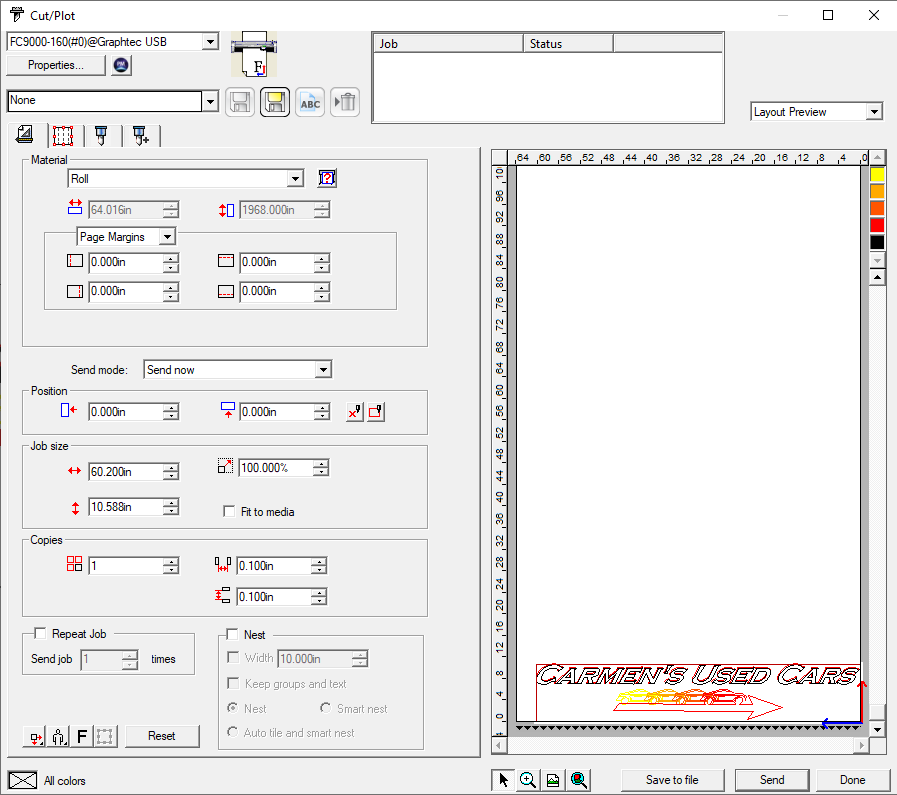

La finestra Cut/Plot li interpreta come linee da tagliare, come mostrato nel pannello di anteprima qui sotto. Non è stata aggiunta nessuna linea di taglio di contorno.
Per informazioni sulle impostazioni comuni di questa finestra, vedere: Dialogo RIP e stampa - Impostazioni comuni
Tavolozza colore
Seleziona il colore da visualizzare nell'area di anteprima. Verrà elaborato solo il colore visualizzato.
Fare clic e trascinare i colori per cambiare il loro ordine di output.
Se è selezionato Send All Colors sulla scheda Options, non sarà possibile selezionare colori individuali.
Cliccando con il tasto destro del mouse su un colore nella tavolozza dei colori è possibile attivare o disattivare l'impostazione Visibile per quel colore. Un colore che è impostato come invisibile (contrassegnato da una "X" attraverso il quadrato del colore) non verrà emesso.
L'anteprima si aggiornerà di conseguenza (giallo e arancione disattivati)
