Finestra di dialogo Taglio/Plot - Scheda Generale

(vedere anche: Cut/Plot Dialog - General Settings and Overview)

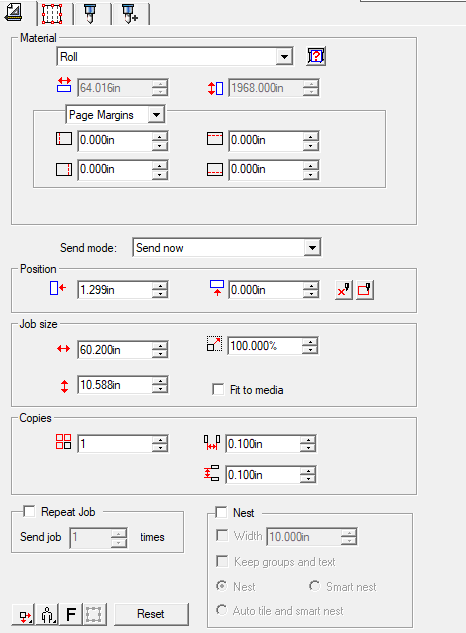

La scheda Generale permette di specificare le dimensioni del supporto, la posizione e le dimensioni del lavoro, il numero di copie e la posizione dell'output sul supporto.


È possibile ridimensionare la finestra di dialogo Cut/Plot cliccando e trascinando il suo angolo in basso a destra.

I seguenti parametri possono essere regolati:

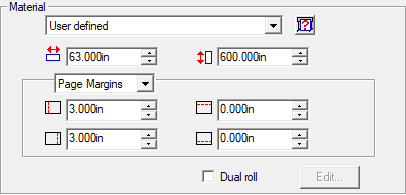

Impostazioni materiale

Il gruppo Materiale permette di specificare la dimensione del supporto usato nel dispositivo di uscita inserendo la Larghezza e l'Altezza del supporto. La dimensione del supporto è usata per riquadrare il lavoro se è più grande del supporto.


Dimensione supporto


Seleziona le dimensioni del supporto dall'elenco a discesa o consente di specificare una dimensione personalizzata dopo aver selezionato Definito dall'utente.

Dimensione sondaggio


Controlla il formato dei supporti caricati nel plotter. La disponibilità di questa funzione dipende dalla macchina.

Larghezza del supporto


Specifica la larghezza del supporto. Modificabile solo se User Defined è impostato come dimensione del supporto.

Altezza supporto


Specifica l'altezza del supporto. Modificabile solo quando User Defined è impostato come Media size.

Si noti che va bene se il supporto è molto più lungo del lavoro di taglio, il plotter taglierà solo fino alla fine del lavoro, non la lunghezza qui specificata.



Modalità di invio


The Send mode list allows you to select what to do with the job once it arrives in the Production Manager queue.

Invia ora Elabora automaticamente il lavoro e lo invia al dispositivo di uscita.
Mantieni nell'elenco Mantiene il lavoro nella coda di Production Manager finché non viene inviato manualmente da Production Manager.
Salva su file Elabora il lavoro e lo salva come file nativo (.prt).

La modalità Invia ora non è disponibile se il dispositivo di output è inattivo o se Production Manager si trova su un altro computer in rete e l'opzione Consenti invio remoto/Interattivo non è selezionata nelle Preferenze di Production Manager.



Impostazioni di posizione

La casella di gruppo Posizione consente di specificare in quale punto del supporto viene emesso il lavoro.


mceclip10.png Distanza offset orizzontale
mceclip9.png Distanza di offset verticale

Interattivo


Se selezionato, attiva la modalità interattiva. La modalità interattiva permette di interagire dinamicamente con la testa dell'utensile riposizionando l'utensile mentre si cambia la posizione del lavoro nell'area di anteprima.

Mostrami


Quando è selezionato, lo strumento Mostrami disegna un riquadro di delimitazione intorno al lavoro senza abbassare lo strumento, mostrandovi l'area massima del lavoro sul substrato stesso.
Potete anche cambiare la posizione degli oggetti scegliendo lo strumento Select Tool in fondo alla finestra di dialogo Cut/Plot e trascinando l'anteprima in una nuova posizione.


Impostazioni della dimensione del lavoro


La casella di gruppo Dimensione permette di cambiare la dimensione dell'output. Questo cambia la dimensione della grafica, non il supporto stesso.

mceclip12.png Larghezza dell'output
mceclip14.png Lunghezza dell'output
mceclip13.png Rapporto di scala
mceclip15.png Scala il lavoro proporzionalmente in modo che sia il più grande possibile pur rimanendo all'interno dell'area tagliabile del supporto di uscita.



Impostazioni copie


Il gruppo Copie permette di impostare il numero di copie e la spaziatura tra di esse.

mceclip27.png Specifica il numero di copie da eseguire.
mceclip28.png Imposta la spaziatura orizzontale e verticale tra le copie.



Ripeti lavoro


Repeat Job permette di reinviare interi lavori un certo numero di volte. Invierà tutti i dati e le impostazioni come un singolo lavoro di taglio a Production Manager, ma Production Manager invierà il lavoro il numero di volte stabilito.

Ripeti lavoro Attiva o disattiva Repeat Job
Invia lavoro Specificare il numero di volte che il lavoro deve essere ripetuto



Impostazioni di nidificazione


Quando un lavoro in vinile richiede più di un colore, è possibile annidare ogni colore separatamente per massimizzare il risparmio sui supporti.

Nidificare Selezionare questa casella per annidare ogni colore del vinile.
Larghezza La larghezza del supporto che gli oggetti annidati occuperanno
Mantieni gruppi e testo Selezionare questa casella per mantenere gli oggetti raggruppati o il testo insieme come uno solo, piuttosto che annidati individualmente
Nido intelligente Utilizza qualsiasi buco o altro spazio bianco disponibile per gli oggetti
Tile automatico e nido intelligente Quando è selezionata, il software affiancherà automaticamente gli oggetti che sono più grandi della dimensione della pagina e userà qualsiasi spazio bianco disponibile per i pezzi affastellati.



Strumenti di posizionamento

mceclip29.png Posiziona il lavoro alle distanze specificate dai bordi destro e iniziale del supporto.
mceclip30.png Centra il lavoro sul bordo di entrata della carta.
mceclip31.png Posiziona il lavoro al centro della carta. Se avete impostato un rotolo nella vostra lunghezza e larghezza della carta, il lavoro sembrerà essere scomparso. Il lavoro è in realtà a metà della carta oltre l'anteprima. Questa impostazione è usata quando si tagliano fogli di materiale invece di un rotolo.
mceclip32.png Posiziona il lavoro alle distanze specificate dai bordi sinistro e iniziale della carta.
mceclip33.pngmceclip34.pngmceclip35.pngmceclip36.png Ruota il lavoro in incrementi di 90 gradi.
mceclip37.pngmceclip38.png Specchia il lavoro verticalmente.
mceclip39.png Solo selezione. Selezionato automaticamente quando si selezionano uno o più oggetti prima di aprire la finestra di dialogo Taglio/Plot.
mceclip41.png Visualizza la direzione di alimentazione della carta. Situato nella parte inferiore dell'area di anteprima.
