(vedere anche: Finestra di dialogo Taglio/Plot - Impostazioni generali e panoramica)
I lavori che sono più grandi del supporto devono essere affiancati prima dell'uscita. Il pannello può essere diviso in diverse colonne e righe. Ogni sezione o cella è chiamata Tile o Panel.

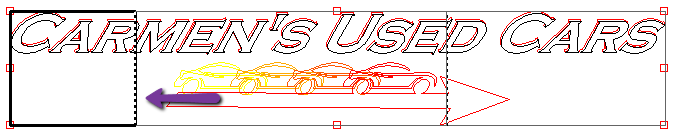

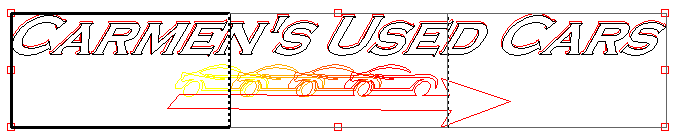

Sul pannello di anteprima stesso, è possibile fare clic e trascinare su qualsiasi linea per regolare il posizionamento di ogni bordo del pannello. Queste dimensioni del pannello saranno vincolate alla larghezza massima del supporto in modo da non creare accidentalmente un pannello più grande di quanto il tuo plotter possa gestire.

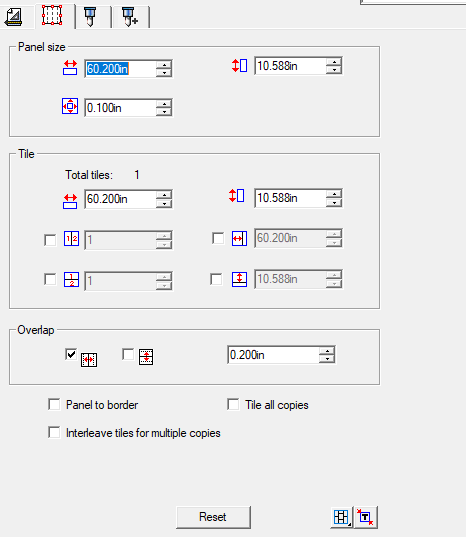

I seguenti parametri possono essere regolati:
| Dimensione pannello | Il pannello è la parte del lavoro che sarà diviso in mattonelle e prodotto dal software. Se il pannello è ridotto in dimensioni tali da non coprire l'intero lavoro, verranno emesse solo le parti coperte dal pannello. | |
 |
Mostra la larghezza e l'altezza del pannello. Per regolare, inserite un numero o usate le frecce. |
|
|
La dimensione del margine. Il margine è la parte del pannello che si estende al di fuori dei confini del lavoro. |
||
| Mattonella | I parametri sottostanti si applicano alla mattonella selezionata. | |
 |
Mostra la larghezza e l'altezza della piastrella selezionata. Per regolare, inserite un numero o usate le frecce. Nota che la larghezza del supporto limiterà automaticamente la larghezza del pannello qui. |
|
|
Selezionando questa opzione si divide verticalmente il lavoro nel numero di colonne specificato. Ogni colonna avrà la stessa larghezza. |
||
|
Selezionando questa opzione si divide il lavoro nel numero di righe specificato. Tutte le righe avranno la stessa altezza. |
||
|
Se sai che vuoi piastrelle di una certa dimensione, inserisci qui i valori per la larghezza e l'altezza delle piastrelle. Tutte le piastrelle saranno cambiate alla dimensione specificata. |
||
| Sovrapposizione | Specifica la quantità di sovrapposizione tra righe e colonne. Sovrapponendo, è possibile eliminare eventuali spazi vuoti tra le piastrelle quando si assembla l'output finale. La sovrapposizione è misurata come la quantità totale di sovrapposizione di due righe o colonne. | |
 |
Controlla per creare una sovrapposizione sui bordi verticali delle piastrelle. |
|
|
Controlla per creare una sovrapposizione sui bordi superiore e inferiore delle piastrelle. |
||
|
La larghezza della sovrapposizione. Inserisci un numero negativo per creare un offset tra le piastrelle. |
||
| Pannello a bordo |
L'intera pagina del disegno viene automaticamente piastrellata. Se la pagina è troppo grande per adattarsi al supporto selezionato, verrà piastrellata in modo che ogni piastrella sia della massima dimensione possibile. |
|
| Capovolgimento automatico delle piastrelle |
Se Automatic tile flip è selezionato, ogni altra piastrella che viene tagliata sarà ruotata di 180° in modo che i bordi verticali adiacenti siano sempre tagliati con lo stesso lato della lama. Questo aiuta a farli combaciare in modo pulito. Potete vedere un'anteprima di questo con l'Anteprima del layout o la scheda Generale della finestra Taglio/Plot quando questo è selezionato.
|
|
| Modalità pannello | ||
 |
Imposta la direzione primaria della modalità pannello su verticale. Questo permette alle piastrelle verticali di essere divise individualmente in orizzontale | |
 |
Imposta la direzione primaria della modalità pannello su orizzontale. Questo permette alle piastrelle di essere divise individualmente in verticale. | |
 |
Imposta la modalità del pannello per essere regolata sia orizzontalmente che verticalmente. | |
 |
Pannello automatico Ridimensiona automaticamente il pannello per adattarlo al lavoro. |
|
| Copie interlacciate | Definisce in quale ordine verranno tagliati gli oggetti con più copie e più piastrelle. Se selezionato, gli oggetti rimarranno raggruppati insieme. Se deselezionato, le piastrelle simili saranno raggruppate insieme. | |

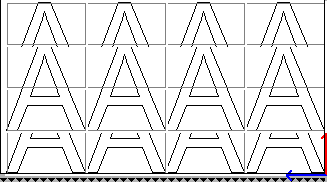

| Copie interlacciate spuntate | ||

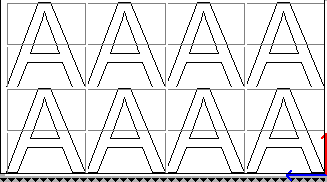

| Copie multiple non spuntate | ||
