Finestra di dialogo Taglio/Plot - Scheda avanzata

(vedere anche: Finestra di dialogo Taglio/Plot - Impostazioni generali e panoramica)

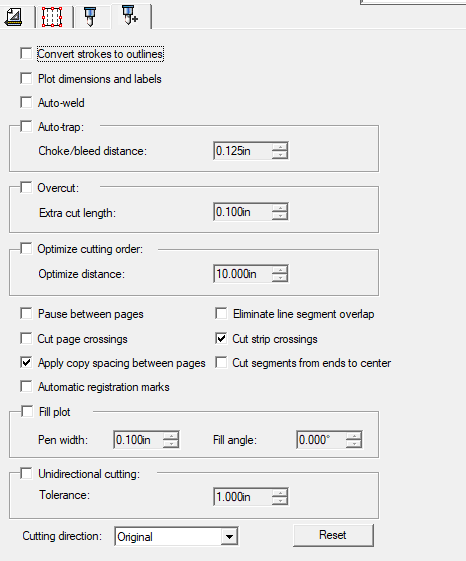

La scheda Advanced permette di impostare opzioni avanzate specifiche per i lavori di taglio.


Le seguenti opzioni possono essere regolate in questa finestra di dialogo:

Converti i tratti in contorni
Seleziona se i tratti saranno tagliati separatamente come oggetti.

Traccia quote ed etichette

Seleziona se le etichette e le dimensioni create con lo strumento Misura saranno tagliate o tracciate.

Salda automaticamente

Rimuove le intersezioni di oggetti sovrapposti dello stesso colore.

Auto-trappola


Specifica la quantità di sovrapposizione tra oggetti di colori diversi.

Sovrapposizione del taglio


Se selezionato, quando il software sta tagliando intorno a linee chiuse, continuerà a tagliare intorno alla linea una seconda volta, per una distanza specificata. Questo assicura che la linea sia tagliata completamente.

Ottimizza ordine di taglio


Quando questa opzione non è selezionata, gli oggetti vengono tagliati o tracciati nell'ordine in cui sono stati creati. Quando è selezionata, il software elabora gli oggetti all'interno della sezione di lunghezza specificata prima di passare alla sezione successiva.

Pausa tra le pagine


Seleziona se Production Manager deve fare una pausa dopo l'elaborazione di ogni pagina, permettendo di caricare il supporto dopo ogni pagina.

Taglia gli incroci di pagina


Taglia il bordo di una pagina quando l'output è affiancato in più pagine.

Applica spaziatura di copia tra le pagine


Separa pagine, mattonelle e pannelli utilizzando la quantità di spazio specificata per la spaziatura delle copie nel gruppo Copie della scheda Generale.

Segni di registrazione automatici


Aggiunge piccoli rettangoli agli angoli di ogni livello per aiutare nel posizionamento di ogni pezzo.

Se si desidera utilizzare i segni di registro automatico per allineare oggetti di colore diverso l'uno all'altro, o la dimensione del pannello deve essere identica per tutti i livelli, o è necessario utilizzare Invia tutti i colori con l'opzione pannello singolo abilitata.

Eliminare la sovrapposizione dei segmenti di linea


Quando due oggetti hanno una linea che si sovrappone, la linea verrà tagliata solo una volta.

Tagliare incroci di strisce


Taglia la linea di confine di una striscia quando l'output è affiancato da più strisce.
Taglia segmenti dalle estremità al centro
Taglia i segmenti dall'esterno verso l'interno.
Riempi trama


Permette di definire l'angolo e la larghezza della penna per la trama di riempimento.

Taglio unidirezionale


Assicura che tutto il taglio sarà fatto in una direzione in avanti e mai all'indietro. Questo è necessario per alcuni materiali sensibili.

Direzione di taglio


Permette di sovrascrivere la direzione di taglio dei tracciati in senso orario o antiorario. Original manterrà la direzione dei percorsi specificata nel disegno.

Azzera


Ripristina tutti i parametri alle loro impostazioni predefinite.
