Esboço

O seu software permite-lhe colocar em linhas gerais, contornos, ou linhas de contorno em torno de qualquer objecto.

Esboço EffectOutline.png Um caminho fechado criado em torno das bordas exteriores de um objecto seleccionado e buracos interiores, como o interior de letras fechadas (a, o, etc.)
Contorno EffectOutlineContour.png Um esboço sem buracos
Em linha EffectInline.png Um caminho fechado criado em torno da borda interior de um objecto seleccionado
O termo "esboço" neste artigo refere-se a Inlines, Outlines, and Contours (Linhas de Torno).


Aplicação do Efeito Esboço

  • Seleccionar os objectos a que os efeitos serão aplicados.
  • No menu Effects, seleccionar Outline.
    • Em DesignCentral - aparece o separador Esboço.
  • Ajustar os parâmetros no DesignCentral ou arrastar os pontos de controlo.
  • Clique em Aplicar.

Ajustar os Esboços utilizando DesignCentral

Quando os contornos são aplicados aos objectos, os seguintes atributos podem ser ajustados no DesignCentral.

mceclip1.png Selecciona o tipo de efeito. As opções são Esboço, Inline, e Contorno.
mceclip2.png Define a largura do esboço.
mceclip3.png Define a distância entre o contorno e o objecto, e contornos extra
mceclip4.png Especifica o número de contornos.

Interpolar Cor. Permite-lhe escolher entre usar a mesma cor para cada contorno gerado ou criar um "gradiente" de cores para cada contorno.

É necessário escolher mais do que um contorno no campo # para que isto funcione.


Esboços com a mesma cor                    Esboços de Gradiente

EffectOutlineBacking.png Permite-lhe criar um suporte atrás do objecto original ou deixá-lo transparente. Esta opção só está disponível quando a Distância de Compensação entre contornos é zero.
EffectOutlineColor.png Especifica a cor dos contornos.
EffectOutlineJoinType.png Selecciona a opção apropriada de Tipo de Junção para especificar como os cantos serão delineados.
EffectOutlineRoudJoin.png EffectOutlineBevelJoin.png EffectOutlineMiterJoin.png
Tipo de junção redonda Tipo de união em bisel Tipo de adesão Miter
EffectOutlineMiterLimit.png Limite de mitra. Controla a nitidez dos cantos.
EffectOutlineCapStype.png mceclip5.png EffectOutlineSquareCap.png EffectOutlineButCap.png
Estilo de tampa redonda Estilo de boné quadrado Estilo Butt Cap Style
mceclip6.png Quando verificado, o objecto original será retido com o esboço. Quando limpo, apenas o esboço será retido. O objecto original será apagado.
mceclip8.pngmceclip7.png Quando se cria um contorno ou se fazem alterações, utilizam-se estas para remover o efeito.



Ajuste de contornos utilizando pontos de controlo

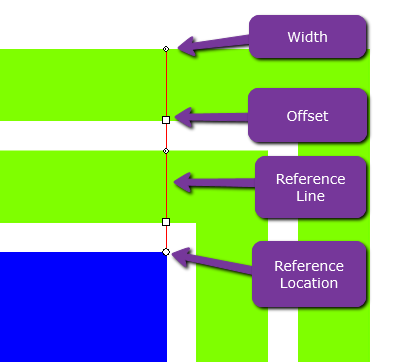

Quando se aplica um esboço, é exibida uma linha de referência com pontos de controlo. É possível ajustar alguns dos atributos arrastando os pontos de controlo.

  • Clique e arraste o ponto Largura para alterar a largura do contorno.
  • Clique e arraste o ponto de Offset para alterar o espaço entre os contornos.
  • Clicar e arrastar o ponto de Localização de Referência para alterar a posição da linha de Referência sobre o objecto onde o contorno é aplicado.
