Linhas de corte de contorno

Corte de Contorno é uma característica que cria uma ou mais linhas de corte em torno de objectos, seja vector ou bitmap.

Isto permite a saída de uma imagem para uma impressora e depois cortar os seus contornos utilizando uma plotter de corte. Se tiver um dispositivo híbrido (impressora com capacidade de corte), pode imprimir e cortar usando a mesma máquina.

Para permitir que o Contour Cut trace o contorno dos objectos num bitmap, torne o fundo da imagem transparente usando a função Make Transparent. Caso contrário, o efeito apenas irá traçar em torno do exterior do bitmap.

Criar um Corte de Contorno em torno de um objecto

  • Seleccionar os objectos desejados.
  • No menu Efeitos, seleccionar Contour Cut.
  • Em alternativa, seleccionar a opção Corte de Contorno a partir da Barra de Ferramentas Principalmceclip24.png                        mceclip23.png

O separador Contour Cut tal como aparece no DesignCentral para os modos Contour, Rectangle, e Ellipse.

mceclip0.png        mceclip8.png        mceclip22.png

  • Ajuste os parâmetros em DesignCentral, ou arraste o Ponto de Controlo na linha de Corte de Contorno.
  • Clique em Aplicar.

Para criar vários Cortes de Contorno em torno de objectos, repetir os passos acima.

Pode definir acções ou cores diferentes para cada caminho de contorno no separador Contorno da caixa de diálogo RIP e Imprimir.

Ajuste de um Corte de Contorno

mceclip2.png Selecciona o tipo de Forma de Contorno. As opções são Contorno, Rectângulo, e Elipse.
Modo Contorno

      Modo rectângulo             Modo elipse

mceclip1.png Selecciona o Estilo (linha) do seu corte de contorno. Para criar uma linha de corte personalizada, escolha Editar no menu pendente.

Editar


Abre a caixa de diálogo "Personalizar Estilos de Linha". Permite modificar um estilo de linha existente, ajustando o traço e a largura dos espaços.
Adicionar Adiciona um novo estilo de linha à caixa de diálogo Customize Line Styles.
Actualização Permite-lhe fazer ajustamentos aos parâmetros Dash e Gap. Clique para guardar as alterações.
Remover Elimina permanentemente um estilo de linha personalizado da lista de Estilos de Linha Personalizados.
mceclip4.png Especifica a distância de Offset do objecto à linha de corte. Podem ser introduzidos valores negativos, permitindo-lhe fazer uma linha de corte de contorno dentro do desenho. Isto evita desalinhamentos durante o processo de impressão e corte (apenas disponível no modo Contorno).

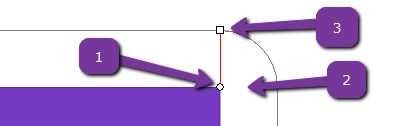

Para ajustar manualmente o offset de contorno utilizando uma pega:

1. Localização de referência

Especifica de onde será medida a distância de Offset. Arraste este ponto à volta do desenho e largue-o de onde quer que a distância de Offset seja originada.
2. Distância de desvio Especifica a distância entre o Ponto de Compensação e o Local de Referência.
3. Ponto de Compensação Ajusta a distância de desvio. Arrasta este ponto na direcção ou para longe da linha de corte do contorno para especificar a distância de desvio.
mceclip9.png Ajusta a distância de desvio. Arrasta este ponto na direcção ou para longe da linha de corte do contorno para especificar a distância de desvio.
mceclip10.png Especifica a largura da forma do contorno (não disponível no modo Contorno).
mceclip20.png Especifica a altura da forma do contorno (não está disponível no modo Contorno).
mceclip21.png Quando verificado, assegura que a linha de corte será redimensionada proporcionalmente quando se altera a sua altura ou largura. (não disponível no modo Contorno).
mceclip11.png mceclip12.png

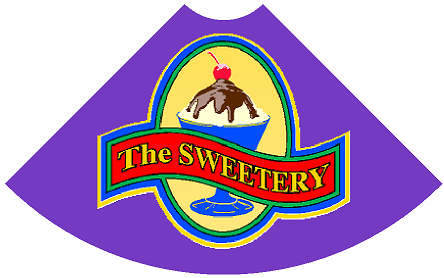

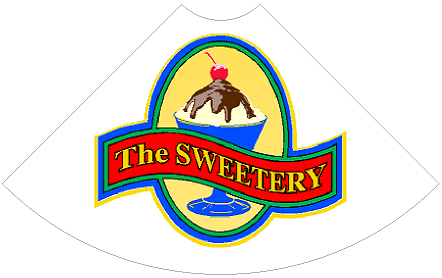

Contorno com furos Contorno sem furos
mceclip13.png Especifica a cor do contorno seleccionado. As cores CutContour e PerfCutContour são compatíveis com VersaWorks.
EffectContourCutJoint.png Tipo de junta. Selecciona a forma como os cantos serão contornados. As opções são Redondo, Bisel, e Quadrado.



Transformar Objectos em Linha de Corte

Se precisar de uma linha de corte com uma forma especial, pode criar um objecto vectorial e transformá-lo numa linha de corte.

Uma vez convertido um objecto numa linha de corte, a sua cor de contorno mudará para um cinzento claro, indicando que foi convertido numa linha de corte, e a sua cor de preenchimento mudará para Transparente. Mesmo após ser convertido numa linha de corte, o objecto manterá os seus atributos originais.

  • Seleccionar o objecto desejado.
  • No menu Arranjar, apontar para Corte de Contorno e seleccionar Fazer Corte de Contorno.mceclip17.png  mceclip19.pngmceclip18.png
