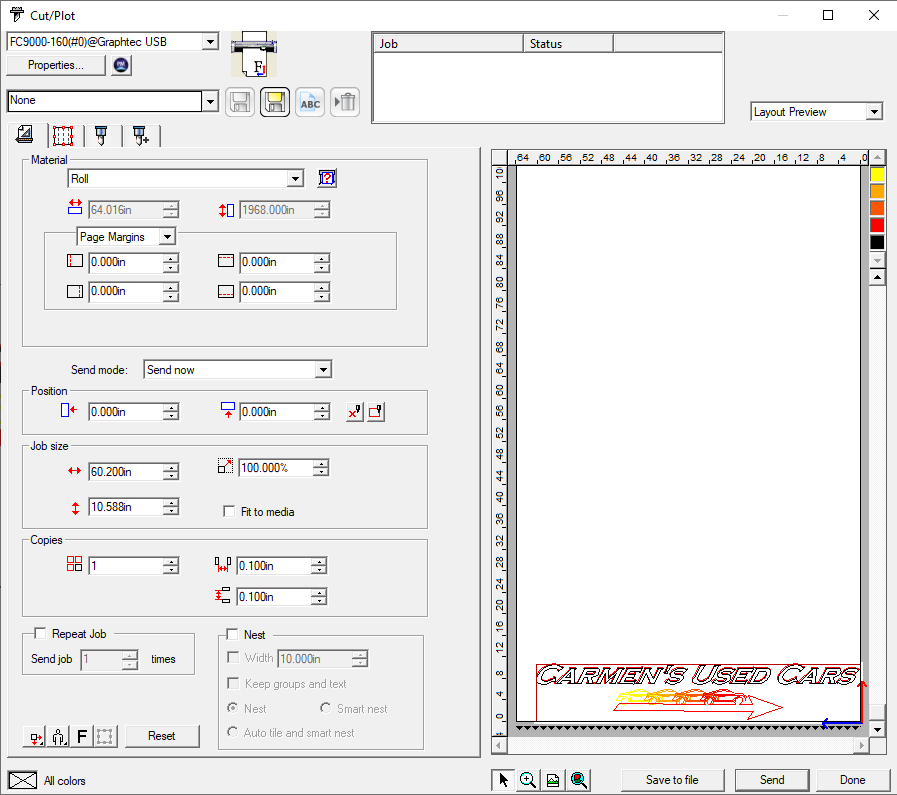

Diálogo Corte/Plano - Configurações Gerais e Visão Geral

A função Corte/Plano do flexi permite converter os vectores existentes em desenhos cortados, geralmente para cortar vinil colorido. O software localiza todos os objectos vectoriais, e importa-os para a janela Corte/Plano, como se cada um fosse a sua própria linha de corte de contorno. Isto inclui texto e formas.  Ignora todos os outros elementos de desenho. Cada objecto é então organizado pela sua cor, o que significa que gera rapidamente trabalhos para cada cor se se quiser cortar várias cores de vinil.

Isto também significa que NÃO precisa de aplicar uma linha de corte de contorno no desenho.

Usando esta obra de arte como exemplo:

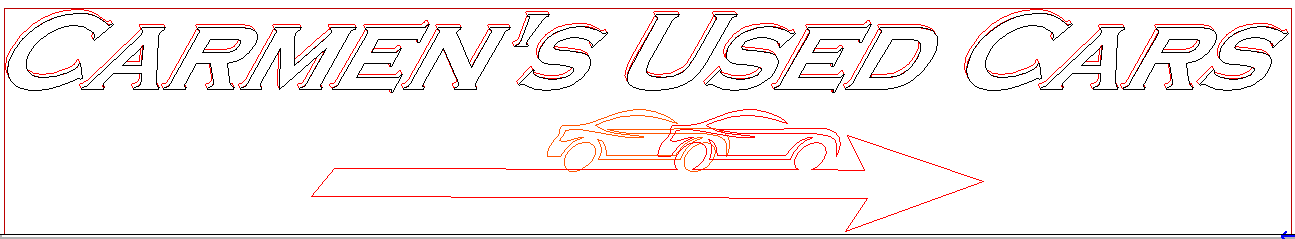

A janela Cortar/Plote interpreta-as como linhas a serem cortadas, como se mostra no painel de pré-visualização abaixo. Não foi adicionada nenhuma linha de corte de contorno.

Para informações sobre as definições comuns nesta janela, ver: RIP e diálogo de impressão - Definições comuns




Paleta de cores

Selecciona a cor a exibir na área de pré-visualização. Apenas a cor exibida será processada.


Clique e arraste as cores para alterar a sua ordem de saída.

Se a opção Enviar todas as cores estiver marcada no separador Opções, não será possível seleccionar cores individuais.

Clicar com o botão direito do rato sobre uma cor na paleta de cores permite-lhe ligar e desligar a configuração Visible para essa cor. Uma cor definida para invisível (marcada por um "X" através do quadrado de cores) não será emitida.

A pré-visualização será actualizada em conformidade (amarelo e laranja desligados).
