Caixa de Diálogo Corte/Plano - Separador Painel

(ver também: Diálogo Corte/Plano - Configurações Gerais e Visão Geral)

Os trabalhos que são maiores do que os meios de comunicação devem ser ladrilhados antes da produção. O painel pode ser dividido em várias colunas e filas. Cada secção ou célula é chamada de Azulejo ou Painel.

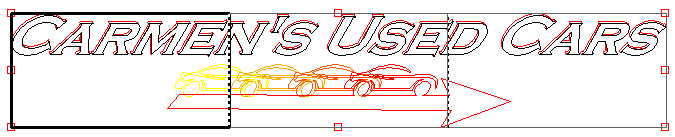

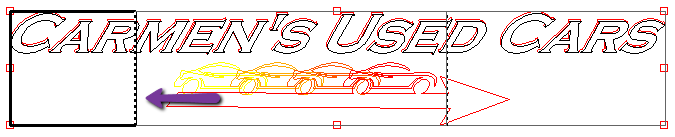

No próprio painel de pré-visualização, pode clicar e arrastar em qualquer uma das linhas para ajustar a colocação de cada borda do painel. Estes tamanhos de painel restringem a largura máxima do material para que não se crie acidentalmente um painel maior do que o seu plotter pode manusear.

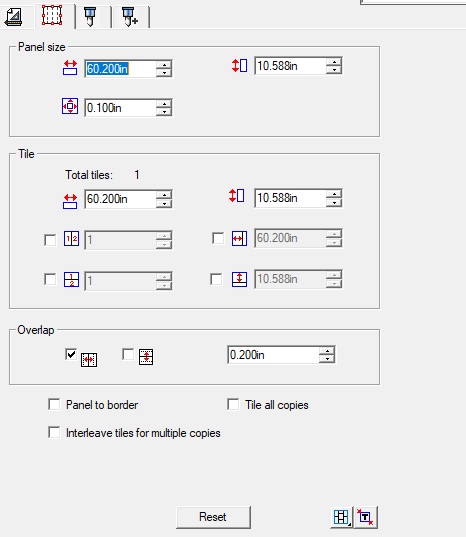

Os parâmetros que se seguem podem ser ajustados:

Tamanho do painel O painel é a parte do trabalho que será dividida em azulejos e produzida pelo software. Se o painel for reduzido em tamanho de modo a não cobrir todo o trabalho, apenas as partes cobertas pelo painel serão produzidas.


Mostra a largura e a altura do painel. Para ajustar, introduza um número ou use as setas.


O tamanho da margem. A margem é a parte do painel que se estende para fora dos limites do trabalho.

Telha Os parâmetros abaixo aplicam-se ao azulejo seleccionado.


Mostra a largura e a altura do azulejo seleccionado. Para ajustar, introduzir um número ou utilizar as setas. Note que a largura do material limitará automaticamente a largura do painel aqui.


A selecção desta opção divide o trabalho verticalmente no número de colunas especificadas. Cada coluna terá a mesma largura.


Ao seleccionar esta opção, o trabalho é dividido no número de linhas especificadas. Todas as filas terão a mesma altura.


Se souber que deseja ladrilhos de um determinado tamanho, introduza aqui os valores para a largura e altura dos ladrilhos. Todos os azulejos serão alterados para o tamanho especificado.

Sobreposição Especifica a quantidade de sobreposição entre filas e colunas. Ao sobrepor, é possível eliminar quaisquer espaços entre os azulejos ao montar a saída final. A sobreposição é medida como a quantidade total de sobreposição de duas filas ou colunas.


Verifique para criar uma sobreposição nas bordas verticais dos ladrilhos.


Verifique para criar uma sobreposição nas bordas superior e inferior dos ladrilhos.


A largura da sobreposição. Introduzir um número negativo para criar uma sobreposição entre azulejos.

Painel para Borda


Toda a página de desenho é automaticamente azulejada. Se a página for demasiado grande para caber no suporte seleccionado, será azulejada de modo a que cada ladrilho tenha o tamanho máximo possível.

Viragem automática do azulejo


Se a viragem automática do azulejo for verificada, todos os outros azulejos que forem cortados serão rodados 180° para que as arestas verticais adjacentes sejam sempre cortadas com o mesmo lado da lâmina. Isto ajuda-os a corresponder limpos. Pode ver uma pré-visualização disto com a Pré-visualização do Layout ou com a Aba Geral da janela de Corte/Plano quando esta é verificada.



Modo Painel
mceclip16.png Define a direcção primária do modo painel para vertical. Isto permite que os azulejos verticais sejam divididos individualmente na horizontal
mceclip17.png Define a direcção primária do modo painel para horizontal. Isto permite que os azulejos sejam divididos individualmente na vertical.
mceclip18.png Define o modo de painel a ser ajustado tanto horizontal como verticalmente.

Painel automático

Dimensiona automaticamente o painel para se adaptar ao trabalho.



Cópias Interleave
Define em que ordem os objectos com múltiplas cópias e múltiplos azulejos serão cortados. Se verificado, os objectos permanecerão agrupados. Se não forem verificados, os azulejos semelhantes serão agrupados.

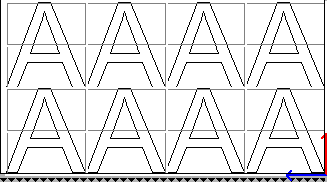

  Cópias intercaladas verificadas

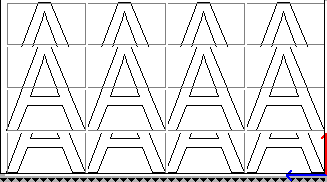

  Cópias intercaladas não verificadas GSCutPlotInterleaveCopiesNo.png
