Caixa de Diálogo Corte/Plano - Separador Opções

(ver também: Diálogo Corte/Plano - Configurações Gerais e Visão Geral)

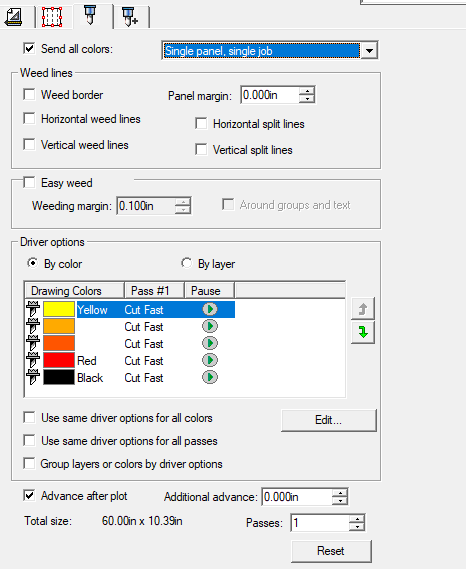

O separador Opções permite-lhe definir uma série de opções normalmente utilizadas para cortar trabalhos.


Os parâmetros que se seguem podem ser ajustados:

Enviar todas as cores


Marque esta opção para processar cada cor separadamente. Quando marcada, pode seleccionar como cada cor será processada:

Painel único, trabalho único


Envia o trabalho como um único ficheiro e processa-o usando o mesmo tamanho de painel para todas as cores.

Painel único, trabalhos separados




Cria um ficheiro de trabalho separado para cada cor e processa-os usando o mesmo tamanho de painel para todas as cores.
CutPlotSinglePanelSeparateJob1.pngCutPlotSinglePanelSeparateJob2.pngCutPlotSinglePanelSeparateJob3.png

Painéis separados, trabalhos separados




Cria um ficheiro de trabalho separado para cada cor, mas permite definir o tamanho do painel para cada cor separadamente.


Pausa entre as cores

Selecciona se o Gestor de Produção deve fazer uma pausa após o processamento de cada cor, permitindo-lhe mudar a caneta ou o suporte. (Esta opção só está disponível quando Enviar todas as cores é verificada).

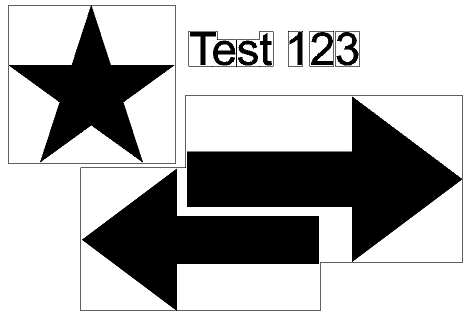

Linhas de erva daninha


Fronteira das ervas daninhas

Corta uma margem com a margem especificada do Painel em torno de todos os objectos da cor seleccionada.

Linhas horizontais de erva daninha




Adiciona linhas de erva entre linhas de texto (ou objectos). Só gera se uma linha de erva daninha puder percorrer todo o trabalho sem entrar em contacto com um objecto.


Para a eliminação personalizada de ervas daninhas, pode clicar com o botão direito do rato em qualquer parte da Área de Pré-visualização para adicionar ou eliminar manualmente linhas divididas horizontais.



Linhas verticais de erva daninha

Adiciona linhas de erva entre personagens (ou objectos). Só gera se uma linha de erva daninha puder subir e descer todo o trabalho sem entrar em contacto com um objecto.


Linhas divididas horizontalmente




Adiciona linhas horizontais que correm pelo centro das linhas de texto, mas não cortam o texto. As linhas divididas são interrompidas onde atravessam o texto.

Para a deservagem personalizada, pode clicar com o botão direito do rato em qualquer parte da Área de Pré-visualização para adicionar ou eliminar manualmente linhas divididas horizontais.

Linhas divisórias verticais




Adiciona linhas verticais que passam através de caracteres mas não cortam o texto. As linhas divididas são interrompidas onde atravessam o texto.


Erva daninha fácil


Corta uma margem de monda dentro da margem de monda especificada em torno de cada objecto do seu desenho.

Margem de mondadura


Define a distância entre os objectos e a fronteira da monda.

Em torno de grupos e texto




Mantém grupos de objectos e texto na erva daninha fácil.

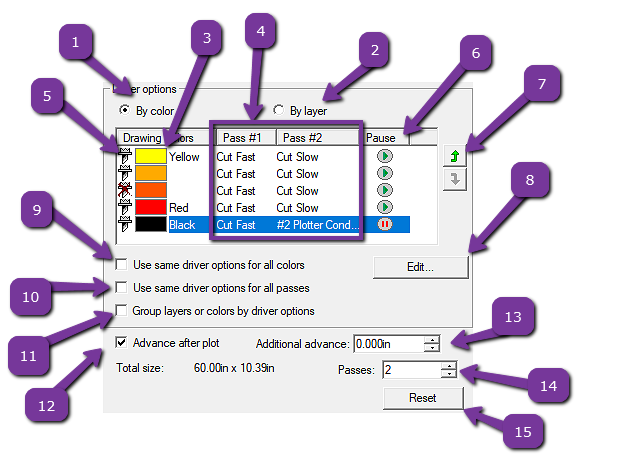

Opções do condutor

Esta tabela listará os Cortes de Contorno estabelecidos no desenho e permitir-lhe-á aplicar configurações específicas a cada um deles. Também lhe permitirá fazer uma pausa entre as cores.


1 Por Cor Especifica se as opções de corte serão aplicadas entre cores
2 Por camada Especifica se as opções de corte serão aplicadas através de camadas. Isto tem como referência as camadas no desenho.
3 Cor do contorno Cor correspondente ao corte de contorno no desenho.
4 Tipo de corte O tipo de corte que o seu plotter vai fazer ao longo desse contorno. Estes nomes são específicos para cada dispositivo diferente. Pode designar um tipo de corte diferente por cor e por passe. Edite estas opções com o botão Editar... (#8).
5

Alternância da cor do contorno


Liga ou desliga a respectiva cor, colocando um X vermelho através dele se estiver desligado. se estiver desligado, o trabalho de contorno irá ignorar essa cor na lista.
6

Pausa antes do corte


Isto pausa o plotter antes de fazer esse corte em particular. Isto é útil se precisar de trocar ou ajustar a lâmina antes de fazer esse corte. Haverá um prompt no Flexi que retomará o trabalho de corte quando estiver pronto. Estes estão definidos para "Play" por defeito, pelo que serão executados, a menos que clique para fazer uma pausa.
7 Mover cor Move a cor do contorno seleccionado para cima ou para baixo, reordenando a ordem de corte.

8

Editar definições de cor de contorno

Ver Editar definições de cor de contorno.

9 Utilizar as mesmas opções de condutor para todas as cores Aplica o mesmo Tipo de Corte em todas as cores.
10 Utilizar as mesmas opções de Driver para todos os passes Aplica o mesmo tipo de corte em todos os passes.
11 Grupo de Camadas ou Cores por Opções de Driver Agrupa a ordenação das cores cortadas por Tipo de Corte.
12 Adiantamento após Lote Verificar para levantar a faca e fazer avançar os meios de comunicação após a saída, depois reiniciar a origem. Isto evita que o plotter enrole o material de volta à posição inicial após o corte.
13 Adiantamento adicional Especifica até que ponto se pretende avançar o material após o corte. 0 deixa o trabalho onde termina. Apenas activo enquanto Advance After Plot estiver ligado.
14 Passa Define o número de vezes que a lâmina irá cortar o mesmo caminho. Define esta opção se estiver a utilizar material grosso ou duro que não possa ser cortado numa única passagem. Ao aumentar o número de passagens, uma coluna extra será adicionada às opções do condutor, permitindo-lhe especificar diferentes opções de condutor por passagem.
15 Reiniciar Reinicia todo o separador (incluindo as linhas de erva daninha) para os valores por defeito. Limpa quaisquer passagens adicionais, qualquer reordenação de cores, e qualquer conjunto de opções de condutor.
