Caixa de Diálogo Corte/Plano - Separador Geral

(ver também: Diálogo Corte/Plano - Configurações Gerais e Visão Geral)

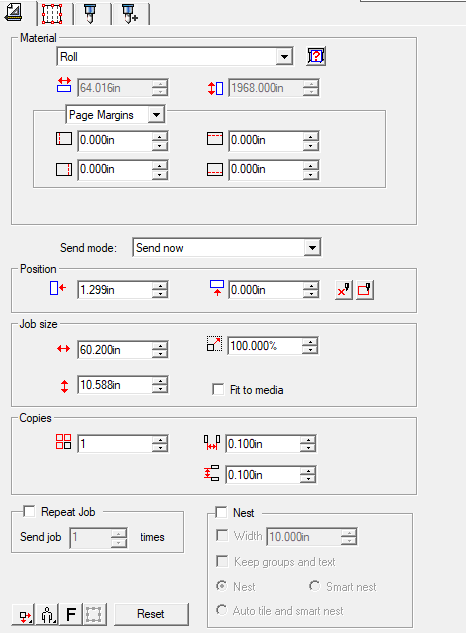

O separador Geral permite-lhe especificar o tamanho dos meios de comunicação, a posição e o tamanho do trabalho, o número de cópias, e a localização da sua produção nos meios de comunicação.


Pode redimensionar a caixa de diálogo Cortar/Plote, clicando e arrastando o seu canto inferior direito.

Os parâmetros que se seguem podem ser ajustados:

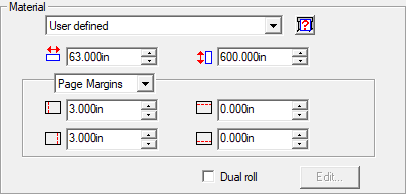

Ajustes do material

O grupo Material permite-lhe especificar o tamanho do material utilizado no seu dispositivo de saída, introduzindo a Largura e a Altura do Material. O tamanho do suporte de impressão é utilizado para a colocação de painéis no seu trabalho, se for maior do que o suporte de impressão.


Tamanho do suporte de impressão


Selecciona o tamanho do seu material a partir da lista pendente, ou permite-lhe especificar um tamanho personalizado após seleccionar User Defined.

Tamanho da sondagem


Sondagens do tamanho do meio carregado no cortador. A disponibilidade desta funcionalidade depende do

Largura dos meios


Especifica a Largura dos Meios de Comunicação. Apenas editável enquanto o Utilizador Definido é definido como o tamanho dos Meios de Comunicação.

Altura do suporte de impressão


Especifica a Altura dos Meios de Comunicação Social. Apenas editável enquanto o Utilizador Definido é definido como o tamanho dos Meios de Comunicação.

Note-se que não há problema se o suporte for muito mais longo do que o trabalho de corte, o plotter só cortará até ao fim do trabalho, não o comprimento especificado aqui.



Modo de envio


A lista do modo Enviar permite-lhe seleccionar o que fazer com o trabalho uma vez que este chegue à fila do Gestor de Produção.

Enviar agora Processa automaticamente o trabalho e envia-o para o dispositivo de saída.
Manter em lista Mantém o trabalho na fila do Gestor de Produção até ser enviado manualmente pelo Gestor de Produção.
Guardar em ficheiro Processa o trabalho e guarda-o como um ficheiro nativo (.prt).

O modo Send now não está disponível se o dispositivo de saída estiver inactivo, ou se o Gestor de Produção estiver noutro computador na rede e a opção Allow remote Send Now/Interactive não estiver seleccionada em Preferências do Gestor de Produção.



Definições de Posição

O quadro de grupo Posição permite-lhe especificar em que parte dos meios o trabalho é produzido.


mceclip10.png Distância de offset horizontal
mceclip9.png Distância de desvio vertical

Interactivo


Quando seleccionado, activa o modo Interactivo. O modo interactivo permite-lhe interagir dinamicamente com a cabeça da ferramenta, reposicionando a ferramenta à medida que muda a posição do trabalho na área de visualização.

Mostrar-me


Quando seleccionada, a ferramenta Show Me desenha uma caixa de delimitação à volta do trabalho sem baixar a ferramenta, mostrando-lhe a área máxima do trabalho no próprio substrato.
Também se pode alterar a posição dos objectos escolhendo a ferramenta Seleccionar na parte inferior da caixa de diálogo Cortar/Plote e arrastando a pré-visualização para uma nova posição.



Definições de tamanho do trabalho


A caixa de grupo Tamanho permite-lhe alterar o tamanho da sua produção. Isto altera o tamanho da obra de arte, e não os meios em si.

mceclip12.png Largura da produção
mceclip14.png Comprimento da produção
mceclip13.png Relação de escalas
mceclip15.png Escala o trabalho proporcionalmente para que seja o maior possível enquanto ainda se encaixa na área de corte do meio de saída.



Definições de cópias


O grupo Cópias permite-lhe definir o número de cópias e o espaçamento entre elas.

mceclip27.png Especifica o número de cópias a serem feitas.
mceclip28.png Estabelece o espaçamento horizontal e vertical entre as cópias.



Trabalho de repetição


A repetição do trabalho permite-lhe reenviar trabalhos inteiros várias vezes. Enviará todos os dados e configurações como um único trabalho de corte para o Gestor de Produção, mas o Gestor de Produção enviará ao trabalho o número de vezes designado.

Trabalho de repetição Ligar ou desligar o trabalho de repetição
Enviar Emprego Especificar a quantidade de vezes que o trabalho tem de ser repetido



Configurações de nidificação


Quando um trabalho em vinil exige mais do que uma cor, é possível aninhar cada cor separadamente para maximizar a poupança de meios.

Nidificar Marque esta caixa para fazer o ninho por cor de vinil.
Largura A largura dos meios de comunicação que os objectos aninhados irão ocupar
Manter Grupos e Texto Marque esta caixa para manter os objectos agrupados ou o texto juntos como um só, em vez de aninhados individualmente
Ninho Inteligente Utiliza qualquer buraco ou outro espaço branco disponível para objectos
Azulejo automático e ninho inteligente Quando verificado, o software irá automaticamente azulejar objectos maiores do que o tamanho da página e utilizar qualquer espaço branco disponível para as peças azulejadas.



Ferramentas de posicionamento

mceclip29.png Coloca o trabalho nas distâncias especificadas da direita e dos bordos de ataque dos meios de comunicação.
mceclip30.png Centraliza o trabalho na linha da frente dos meios de comunicação social.
mceclip31.png Coloca o trabalho no centro dos meios de comunicação social. Se tiver um conjunto de rolos no comprimento e largura do seu suporte de impressão, o trabalho parece ter desaparecido. O trabalho está na realidade a meio caminho dos suportes de impressão para além da pré-visualização. Este conjunto é utilizado ao cortar folhas de material em vez de um rolo.
mceclip32.png Coloca o trabalho nas distâncias especificadas à esquerda e à frente dos suportes de impressão.
mceclip33.pngmceclip34.pngmceclip35.pngmceclip36.png Roda o trabalho em incrementos de 90 graus.
mceclip37.pngmceclip38.png Espelha o trabalho na vertical.
mceclip39.png Apenas selecção. Selecção automática ao seleccionar um ou mais objectos antes de abrir a caixa de diálogo Cortar/Plote.
mceclip41.png Mostra a direcção de alimentação do suporte de impressão. Localizado na parte inferior da área de pré-visualização.
