機能の更新

• マルチフェイスジョブ

ユーザーは、標準タイプおよび両面タイプに加えて、マルチフェイスジョブタイプを選択できるようになりました。

この新しいジョブタイプは、アグリゲートツールやサイドミリングモーターを搭載したシステムでのより効率的な加工を可能にします。

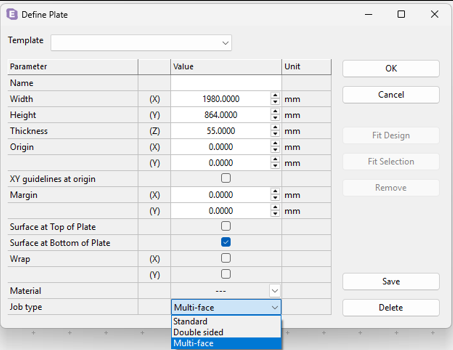

追加されたジョブタイプを含むプレート定義



材料の各面での設計およびツールパス作成をサポートするために、追加のビューが追加されました。


アクティブビューを右クリックしてビュー選択

材料の各面での描画、編集、ツールパス作成が完全にサポートされ、ほとんどの他のEnRoute機能も利用可能です。

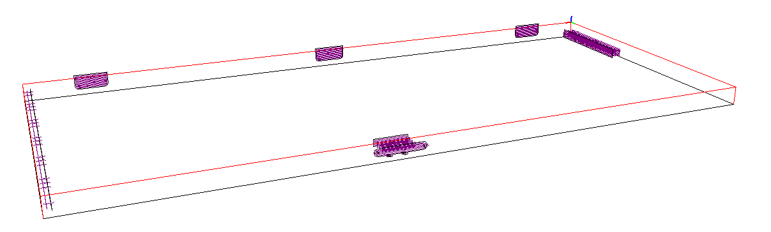

マルチフェイスジョブのパースペクティブビュー

設計および配置では、ユーザーは単にオブジェクトを選択し、別の面へ移動またはコピーできます。オブジェクトは選択した面に合わせて自動的に再配置および再方向付けされます。

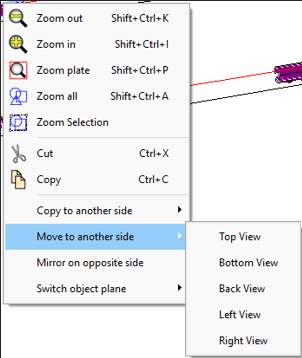

「移動、コピー & プレーン切り替え」のコンテキストメニュー



インポートされたジオメトリを扱う場合、オブジェクトはすでに正しい位置にあることがありますが、適切な面に割り当てる必要があります。そのような場合、ユーザーは単にプレーンを切り替えることで、ジオメトリの位置を変更せずに割り当てが可能です。

アグリゲートの設定は簡単です：

• アグリゲート構成に合ったスロットにツールを割り当てます。
• 必要に応じてオフセットを入力します。
• 保存をクリックして確定します。

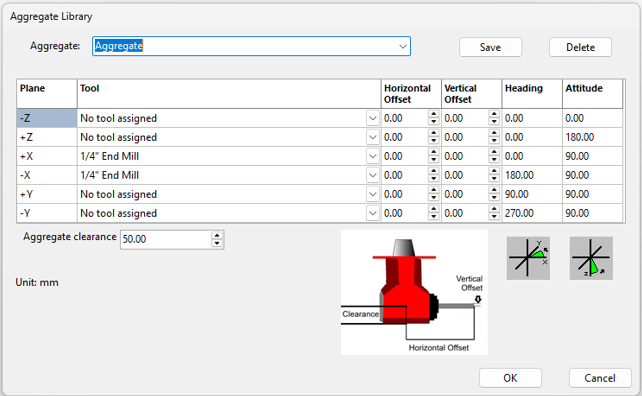

アグリゲートライブラリメニュー

準備されたジョブを出力する際、EnRouteは利用可能な場合、適切なアグリゲートを自動的に選択します。

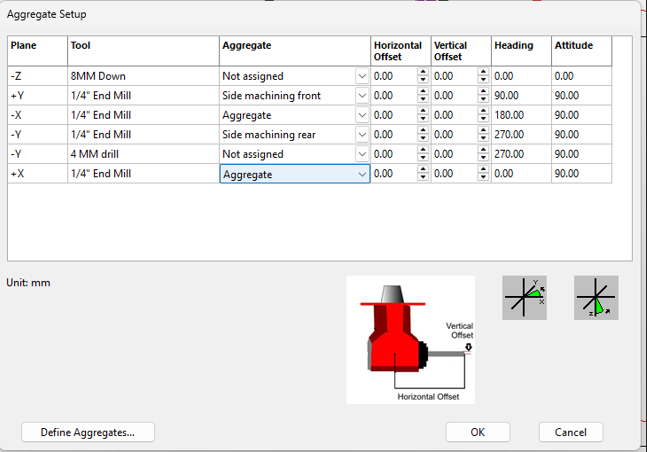

出力作成時のアグリゲート設定ウィンドウ

出力を生成する前に、いつも通り、ツールチェンジャー内のツールが正しい位置にあることを確認してください。

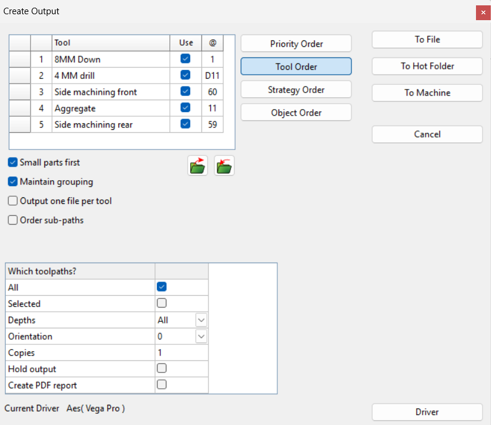

ツール順序選択および位置表示の出力ウィンドウ

チュートリアル
https://www.youtube.com/watch?v=7RRg0GWNtyw




修正されたバグ


• 半径/直径/線寸法ツールでステップバックできなかった問題を修正しました。
• 単一寸法ツールを右クリックで閉じられなかった問題を修正しました。
• EnRouteで新しい保存が作成される前に既存の保存がクリアされてしまう問題を修正しました。
• AutoCAD DXFファイルのインポート時のクラッシュ（ビルド219）を修正しました。
• ラベル付きのATPジョブを再出力すると編集なしで座標がずれる問題を修正しました。
• 複数選択編集がツールパスをダブルクリックした際に適用されなかった問題を修正しました。
• スレッドミリングツールパスをダブルクリックしても設定が更新されなかった問題を修正しました。
• 開いた輪郭のツールパスプランオプションがすべてグレーアウトしていた問題を修正しました（彫刻は利用可能になりました）。
• テキストの間隔編集が正しく機能しなかった問題を修正しました。
• 3Dシミュレートの進行バーが進行状況を表示しなかった問題を修正しました。
• ドリルバンク設定の水平 -Y / +Y 軸ドリルが正しく保存されなかった問題を修正しました。
• 輪郭設定からプレートを編集するとプレートサイズが元に戻ってしまう問題を修正しました。
