Contours

Votre logiciel vous permet de placer des lignes, des contours ou des lignes de contour autour de n'importe quel objet.

Contour EffectOutline.png Un chemin fermé créé autour des bords extérieurs d'un objet sélectionné et à l'intérieur des trous, comme l'intérieur des lettres fermées (a, o, etc.).
Contours EffectOutlineContour.png Un contour sans trous
Inline EffectInline.png Un chemin fermé créé autour du bord intérieur d'un objet sélectionné.
Dans cet article, le terme "contour" fait référence aux lignes, aux contours et aux contours.


Application de l'effet Contours

  • Sélectionnez les objets auxquels les effets seront appliqués.
  • Dans le menu Effets, sélectionnez Contour.
    • Dans DesignCentral - l'onglet Contour apparaît.
  • Réglez les paramètres dans DesignCentral ou faites glisser les points de contrôle.
  • Cliquez sur Appliquer.

Ajuster les contours à l'aide de DesignCentral

Lorsque des contours sont appliqués à des objets, les attributs suivants peuvent être ajustés dans DesignCentral.

mceclip1.png Sélectionne le type d'effet. Les options disponibles sont Outline, Inline et Contour.
mceclip2.png Définit la largeur du contour.
mceclip3.png Définit la distance entre le contour et l'objet, et les contours supplémentaires.
mceclip4.png Spécifie le nombre de contours.

Interpoler la couleur. Vous permet de choisir entre l'utilisation de la même couleur pour chaque contour généré ou la création d'un "gradient" de couleurs pour chaque contour.

Vous devez choisir plus d'un contour dans le champ # pour que cela fonctionne.

Contours avec la même couleur                       Contours en dégradé
EffectOutlineBacking.png Permet de créer un fond derrière l'objet original ou de le laisser transparent. Cette option est uniquement disponible lorsque la distance de décalage entre les contours est égale à zéro.
EffectOutlineColor.png  Spécifie la couleur du contour.
EffectOutlineJoinType.png Sélectionnez l'option Type de jointure appropriée pour spécifier la façon dont les coins seront soulignés.
EffectOutlineRoudJoin.png EffectOutlineBevelJoin.png EffectOutlineMiterJoin.png
Type de joint rond Type de joint en biseau Type d'assemblage en onglet
EffectOutlineMiterLimit.png Limite d'onglet. Contrôle la netteté des angles.
EffectOutlineCapStype.png mceclip5.png EffectOutlineSquareCap.png EffectOutlineButCap.png
Style de capuchon rond Style de bouchon carré Style de bouchon
mceclip6.png Lorsque cette case est cochée, l'objet original est conservé avec le contour. Lorsque cette case n'est pas cochée, seul le contour est conservé. L'objet d'origine est supprimé.
mceclip8.pngmceclip7.png  Lorsque vous créez un contour ou apportez des modifications, utilisez ces options pour appliquer ou supprimer l'effet.



Ajustement des contours à l'aide de points de contrôle

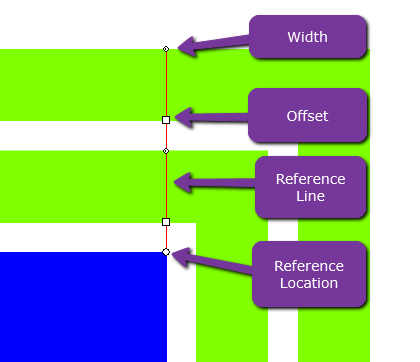

Lorsque vous appliquez un contour, une ligne de référence s'affiche avec des points de contrôle. Vous pouvez ajuster certains des attributs en faisant glisser les points de contrôle.

  • Cliquez et faites glisser le point Largeur pour modifier la largeur du contour.
  • Cliquez et faites glisser le point Offset pour modifier l'écart entre les contours.
  • Cliquez et faites glisser le point Emplacement de référence pour modifier la position de la ligne de référence sur l'objet où le contour est appliqué.
