Lignes de découpe du contour

La fonction de découpe des contours permet de créer une ou plusieurs lignes de découpe autour des objets, qu'ils soient vectoriels ou bitmap.

Cela vous permet de sortir une image sur une imprimante, puis de découper ses contours à l'aide d'un traceur de découpe. Si vous disposez d'un périphérique hybride (imprimante avec capacités de découpe), vous pouvez imprimer et découper en utilisant la même machine.

Pour permettre à Contour Cut de tracer le contour des objets dans un bitmap, rendez l'arrière-plan de l'image transparent à l'aide de la fonction Rendre transparent. Sinon, l'effet ne tracera que l'extérieur de l'image bitmap.

Création d'un détourage autour d'un objet

  • Sélectionnez les objets souhaités.
  • Dans le menu Effets, sélectionnez Découpage du contour.
  • Vous pouvez également sélectionner l'option Contour Cut dans la barre d'outils principale.
    mceclip24.png        mceclip23.png

L'onglet Découpe du contour tel qu'il apparaît dans DesignCentral pour les modes Contour, Rectangle et Ellipse.

mceclip0.png        mceclip8.png        mceclip22.png

  • Ajustez les paramètres dans DesignCentral ou faites glisser le point de contrôle sur la ligne de découpe du contour.
  • Cliquez sur Appliquer.

Pour créer plusieurs découpes de contour autour d'objets, répétez les étapes ci-dessus.

Vous pouvez définir des actions ou des couleurs différentes pour chaque tracé de contour dans l'onglet Contour de la boîte de dialogue RIP and Print.

Réglage d'une découpe de contour

mceclip2.png  Permet de sélectionner le type de forme du contour. Les options sont les suivantes : Contour, Rectangle et Ellipse.
Mode Contour

          Mode Rectangle        Mode Ellipse

mceclip1.png Sélectionne le style de trait (ligne) de votre découpe de contour. Pour créer une ligne de coupe personnalisée, choisissez Editer dans le menu déroulant.

Modifier


Ouvre la boîte de dialogue Personnaliser les styles de ligne. Vous permet de modifier un style de ligne existant en ajustant la largeur des tirets et des espaces.
Ajouter Ajoute un nouveau style de ligne à la boîte de dialogue Personnaliser les styles de ligne.
Mise à jour Permet d'effectuer des ajustements sur les paramètres tiret et espace. Cliquez sur pour enregistrer les modifications.
Supprimer Supprime définitivement un style de ligne personnalisé de la liste Styles de ligne personnalisés.
mceclip4.png  Spécifie la distance de décalage entre l'objet et la ligne de découpe. Des valeurs négatives peuvent être saisies, ce qui vous permet de réaliser une ligne de découpe de contour à l'intérieur du dessin. Cela permet d'éviter les désalignements pendant le processus d'impression et de découpe (disponible uniquement en mode Contour).

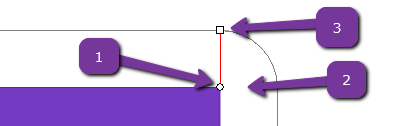

Pour régler manuellement le décalage du contour à l'aide d'une poignée :

1. Emplacement de référence

Spécifie l'endroit à partir duquel la distance de décalage sera mesurée. Faites glisser ce point autour du dessin et déposez-le à l'endroit d'où vous voulez que la distance de décalage provienne.
2. Distance de décalage Spécifie la distance entre le point de décalage et l'emplacement de référence.
3. Point de décalage Règle la distance de décalage. Faites glisser ce point vers ou à l'écart de la ligne de découpe du contour pour spécifier la distance de décalage.
mceclip9.png Spécifie la largeur de la forme du contour (non disponible en mode Contour).
mceclip10.png Spécifie la hauteur de la forme du contour (non disponible en mode Contour).
mceclip20.png Lorsque cette case est cochée, la ligne de découpe sera redimensionnée proportionnellement lorsque vous modifiez sa hauteur ou sa largeur. (Non disponible en mode Contour).
mceclip21.png Lorsque cette case est cochée, tous les trous des objets sélectionnés auront une ligne de découpe du contour intérieur (disponible uniquement en mode Contour).
mceclip11.png mceclip12.png
Contour avec trous Contour sans trous
mceclip13.png Spécifie la couleur du contour sélectionné. Les couleurs de CutContour et PerfCutContour sont compatibles avec VersaWorks.
EffectContourCutJoint.png Type de joint. Permet de sélectionner la façon dont les coins seront profilés. Les options sont les suivantes : rond, biseau et carré.

Transformation d'objets en trait de coupe

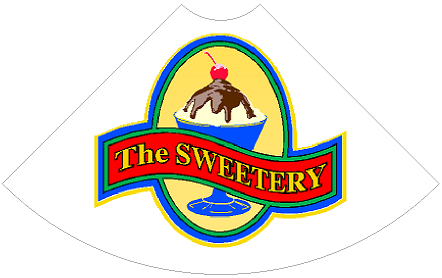

Si vous avez besoin d'un trait de coupe avec une forme spéciale, vous pouvez créer un objet vectoriel et le transformer en trait de coupe.

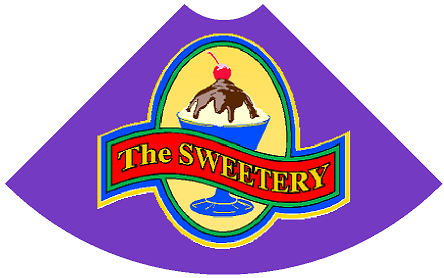

Lorsque vous convertissez un objet en trait de coupe, la couleur de son contour devient gris clair, indiquant qu'il a été converti en trait de coupe, et sa couleur de remplissage devient Transparent. Même après avoir été converti en trait de coupe, l'objet conserve ses attributs d'origine.

  • Sélectionnez l'objet souhaité.
  • Dans le menu Arrangement, pointez sur Découpage du contour et sélectionnez Réaliser un découpage du contour.
    mceclip17.png  mceclip19.pngmceclip18.png
