Marques de découpe de contours de rectangles/pages

Cette fonction est réservée à la conception et ne concerne pas les marques d'enregistrement appliquées dans RIP & Print pour la découpe de contours.

La marque de découpe de contour de page vous permet de définir des marques d'enregistrement relatives à une page, que vous remplirez ensuite avec des objets de découpe de contour.

La marque de découpe du rectangle vers le contour fonctionne de la même manière, en vous permettant de sélectionner un objet rectangulaire existant. Il doit s'agir d'un objet créé avec l'outil Rectangle pour pouvoir fonctionner.

 Pour l'utiliser :

  • Définissez la taille de page souhaitée dans DesignCentral.
  • Allez dans Effets > Marque de découpe du contour de la page ou Marque de découpe du contour du rectangle.


  • Sélectionnez le type de marque d'enregistrement dans la liste déroulante.
  • Saisissez la distance par rapport au bord de la page.

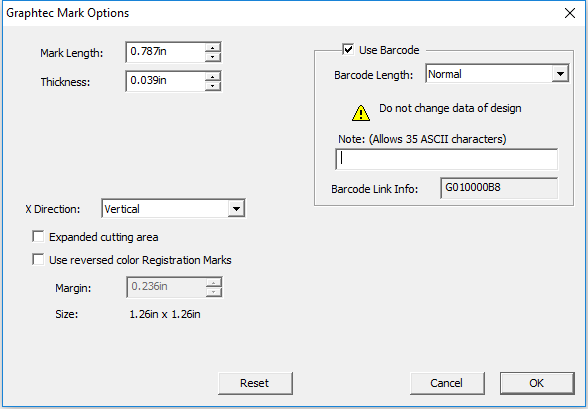

  • Facultatif : cliquez sur les options pour des ajustements supplémentaires


Longueur de la marque Définissez la longueur de la marque de repérage
Epaisseur Définissez l'épaisseur de la marque de repérage
X Direction Définissez le côté de la page qui sera considéré comme la direction X. Cela affectera l'emplacement du code-barres. Cela affectera l'endroit où le code-barres sera ajouté.
Zone de découpe élargie Permet de placer des objets coupés au contour en dehors des marques d'enregistrement.
Utiliser des marques d'enregistrement de couleur inversée Ceci imprimera un carré noir autour de la marque d'enregistrement et gardera la marque d'enregistrement en blanc.
Marge Spécifiez la marge pour le carré autour de la marque d'enregistrement.
Taille Affiche la taille finale de la marque d'enregistrement en couleur inversée.
Utiliser le code-barres Active ou désactive le code barre.
Longueur du code-barres Choisissez la longueur du code-barres.
Note Ajoutez le texte à imprimer avec le code-barres. La longueur maximale est de 35 caractères ASCII.
Info sur le lien du code-barres Affiche les informations sur le lien du code-barres. Il s'agit du numéro qui est reconnu par le cutter lors de la découpe de la page.
Réinitialiser Rétablir toutes les options aux paramètres par défaut
