Marques de découpe de contour pour la conception

Cette section concerne l'application de marques de découpe de contours au dessin uniquement. Il ne s'agit pas d'appliquer des marques d'enregistrement pour des travaux de découpe ou de traçage.

Il est possible d'ajouter dans le dessin des marques de découpe de contour pour une liste limitée de découpeurs.

Cette option n'est disponible que pour les objets contenant un tracé de coupe de contour.

  • Sélectionnez les objets avec une trajectoire de découpe de contour
  • Allez dans Effets et ensuite dans Marque de découpe du contourmceclip0.png
  • Sélectionnez la marque d'enregistrement de votre fraise dans la liste déroulante de DesignCentral.
  • Cliquez sur Appliquer.

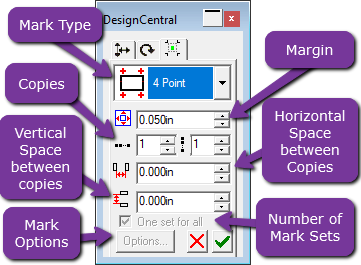

Les paramètres suivants peuvent être modifiés dans DesignCentral :

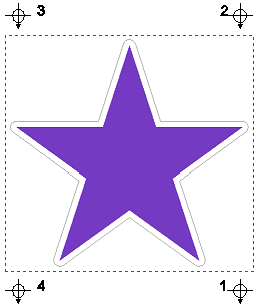

Type de marque


Modifie le type de marques autour de votre découpe de contour. Fournit des marques spécifiques au dispositif ainsi que des marques génériques. Si vous avez l'intention de les utiliser pour découper dans Flexi, vous devrez choisir des marques spécifiques au dispositif.

Marge


Augmente la marge entre les marques et la découpe du contour.

Copies


Crée des copies de l'objet et de la ligne de coupe horizontalement et verticalement, en ajustant les marques de manière dynamique.

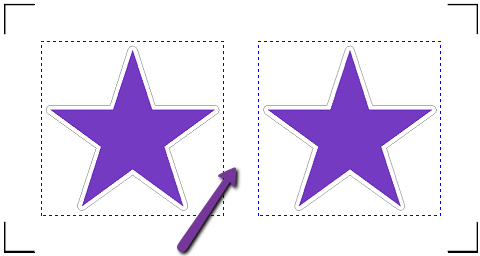

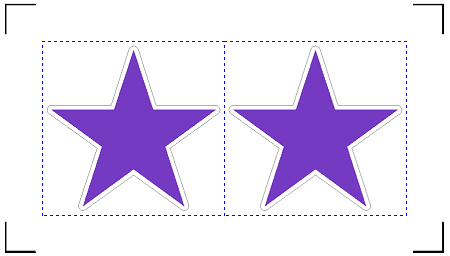

Espacement horizontal


Augmente l'espace horizontal entre les copies. Cette option n'est disponible que si plus d'une copie horizontale est utilisée. mceclip12.png          mceclip13.png

Espacement vertical

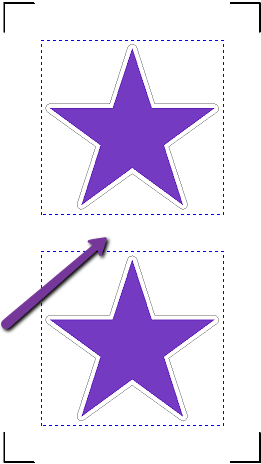

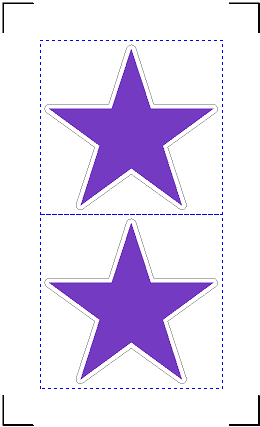

Augmente l'espace vertical entre les copies. Cette option n'est disponible que si vous utilisez plus d'une copie verticale.

mceclip14.png                     mceclip16.png

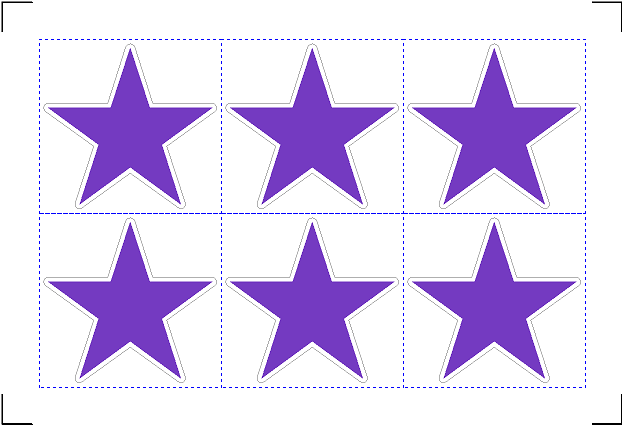

Permet d'indiquer si un jeu de marques est utilisé sur l'extérieur de l'ensemble du jeu ou si chaque copie reçoit son propre jeu de marques.

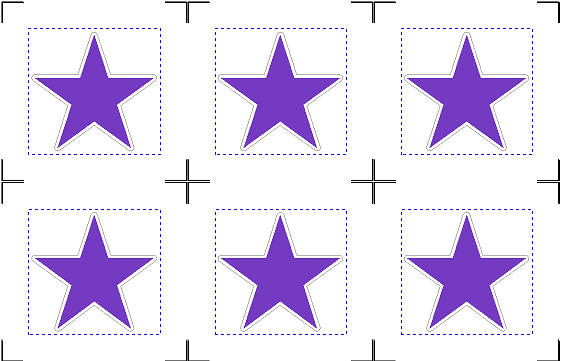

Activé



Off


mceclip11.png  Certaines marques de découpe de contour spécifiques à un périphérique disposent d'options supplémentaires. Cette fonction n'est pas disponible pour toutes les marques, et les options disponibles varient considérablement. Reportez-vous aux options de votre appareil.
